一种防切削液侵入的链式铆合结构的制作方法

本技术涉及链式铆合结构，具体为一种防切削液侵入的链式铆合结构。

背景技术：

1、链式铆合结构是一种通过序列化铆接点实现高效力传递的机械连接结构，其核心特征在于将多个结构连接成链条式进行运动传动，并且根据使用情况的不同需要使用到不同结构和材质的链式铆合结构。

2、在传统的链式铆合结构中，需要通过大量的铆接工序来完成各个部件的连接，而这种方式在针对小型铆合结构加工的过程中存在一定的弊端，在实际的工业生产环境中，尤其是涉及到金属切削加工时，切削液会大量使用，切削液具有冷却、润滑、清洗等作用，但同时也会对链式铆合结构造成威胁；

3、传统的链式铆合结构工作时切削液很容易侵入到结构内部，当切削液侵入到链式铆合结构的关键部位时，还可能引发安全隐患，切削液可能会使某些连接部位的摩擦力减小，导致结构松动，在设备高速运转的情况下，可能会造成零部件脱落，并且切削液的侵入还可能影响链式铆合结构的运动精度和稳定性，使得设备在运行过程中出现卡顿、晃动等现象，进而影响产品的加工质量和生产效率，对铆合结构的正常工作造成影响。

4、针对上述问题，急需在原有链式铆合结构的基础上进行创新设计。

技术实现思路

1、本实用新型的目的在于提供一种防切削液侵入的链式铆合结构，以解决上述背景技术中提出的切削液的侵入还可能影响链式铆合结构的运动精度和稳定性，使得设备在运行过程中出现卡顿、晃动等现象，进而影响产品的加工质量和生产效率，对铆合结构的正常工作造成影响的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种防切削液侵入的链式铆合结构，包括直角件以及直角件外侧设置的限位筒；所述直角件远离限位筒的一侧设置有两组限位套，且直角件的上端设置有对接件，并且对接件下端设置的两组对接筒与直角件上端的两组孔槽对接，所述直角件和对接件的外侧设置有转动件，所述直角件外侧设置的转动结构用于控制两组直角件之间防切削液侵入，所述转动件外侧设置的控制结构用于控制转动件的紧固连接。

3、优选的，所述转动结构包括固定柱，且固定柱贯穿两组限位套，并且两组限位套之间的间距与限位筒的高度相同，同时两组限位套位于另一组直角件外侧限位筒的上下两端。

4、优选的，所述限位筒和限位套在竖向上为同轴心结构，且限位筒位于固定柱中间位置的外侧，并且限位筒和限位套设置在直角件同一侧。

5、优选的，所述固定柱的上下两端分别设置有上限位件和下限位件，且上限位件和下限位件分别位于两组限位套的上下两端外侧。

6、优选的，所述对接件靠近转动件一端开设的限位槽与转动件转动连接，所述直角件靠近转动件一端开设的对接槽与转动件固定连接，且对接槽和限位槽均为弧形状结构，并且直角件的内侧安装有内限位件。

7、优选的，所述控制结构包括安装件，且安装件铆接在转动件上端的开设的安装槽内部，并且转动件的上端呈圆锥状结构设置。

8、优选的，所述转动件的下端设置有限位柱，且限位柱与转动件中轴线在竖向上重合。

9、与现有技术相比，本实用新型的有益效果是：

10、1.通过固定柱贯穿限位筒和限位套，可以完成两组直角件之间的连接，并且利用焊接可以完成转动件与直角件和限位套之间的对接，通过该种方式完成的链式铆合，可以保证该结构工作的稳定性，同时能够防切削液侵入，避免切削液对该链式铆合结构工作造成影响；

11、2.进一步的，通过单个链式铆合结构主体采用直角件、对接件和转动件作为结构，可以有效的降低该结构的生产成本，同时该结构多为规则结构，能够降低该结构的组装的便捷性，能够降低生产的复杂性；

12、3.更进一步的，通过上限位件和下限位件的拆卸，可以快速完成该链式铆合结构的连接，能够在该链式铆合结构出现故障时进行快速拆装，提高了该链式铆合结构工作的便捷性，不会影响整个链式铆合结构的正常使用。

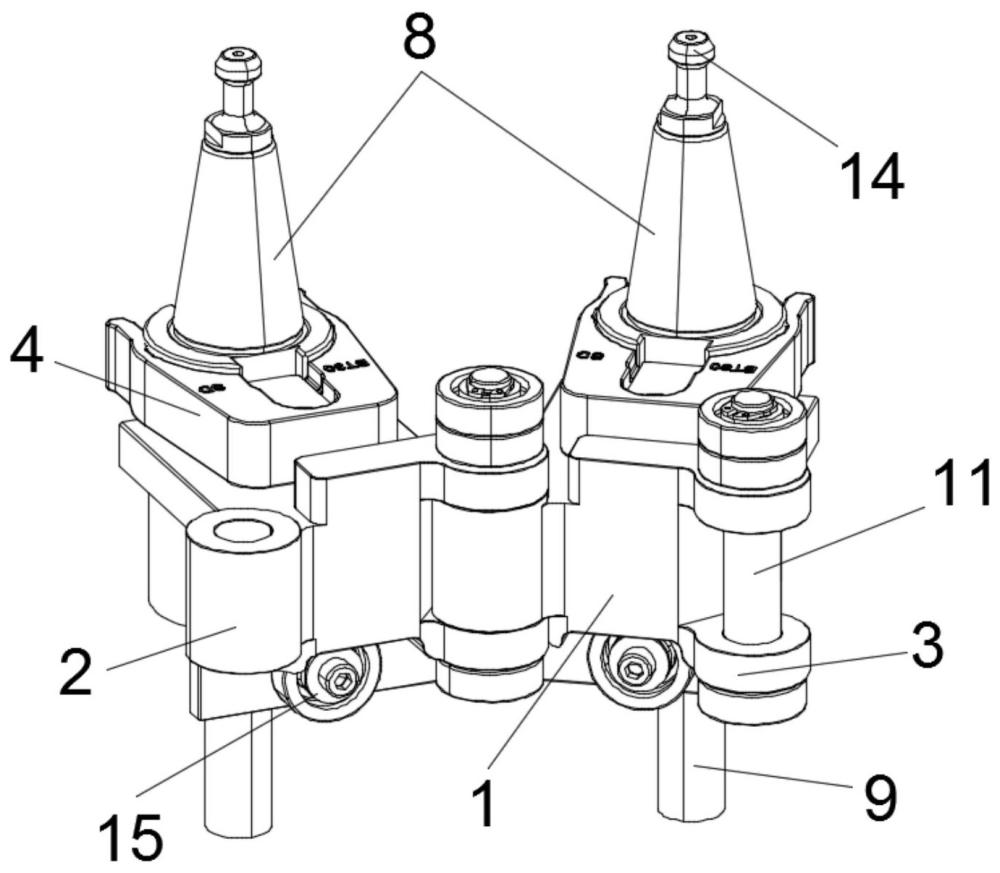

1.一种防切削液侵入的链式铆合结构，包括直角件（1）以及直角件（1）外侧设置的限位筒（2）；

2.根据权利要求1所述的一种防切削液侵入的链式铆合结构，其特征在于：所述转动结构包括固定柱（11），且固定柱（11）贯穿两组限位套（3），并且两组限位套（3）之间的间距与限位筒（2）的高度相同，同时两组限位套（3）位于另一组直角件（1）外侧限位筒（2）的上下两端。

3.根据权利要求2所述的一种防切削液侵入的链式铆合结构，其特征在于：所述限位筒（2）和限位套（3）在竖向上为同轴心结构，且限位筒（2）位于固定柱（11）中间位置的外侧，并且限位筒（2）和限位套（3）设置在直角件（1）同一侧。

4.根据权利要求3所述的一种防切削液侵入的链式铆合结构，其特征在于：所述固定柱（11）的上下两端分别设置有上限位件（12）和下限位件（13），且上限位件（12）和下限位件（13）分别位于两组限位套（3）的上下两端外侧。

5.根据权利要求1所述的一种防切削液侵入的链式铆合结构，其特征在于：所述对接件（4）靠近转动件（8）一端开设的限位槽（6）与转动件（8）转动连接，所述直角件（1）靠近转动件（8）一端开设的对接槽（7）与转动件（8）固定连接，且对接槽（7）和限位槽（6）均为弧形状结构，并且直角件（1）的内侧安装有内限位件（15）。

6.根据权利要求1所述的一种防切削液侵入的链式铆合结构，其特征在于：所述控制结构包括安装件（14），且安装件（14）铆接在转动件（8）上端的开设的安装槽（10）内部，并且转动件（8）的上端呈圆锥状结构设置。

7.根据权利要求6所述的一种防切削液侵入的链式铆合结构，其特征在于：所述转动件（8）的下端设置有限位柱（9），且限位柱（9）与转动件（8）中轴线在竖向上重合。
