相机装置及包括该相机装置的光学装置的制作方法

实施方式涉及相机装置和包括该相机装置的光学装置。

背景技术：

1、相机装置是被配置成捕获对象的静止或运动图像的装置，并且被安装在便携式装置、无人机、车辆等上。相机装置可以具有图像稳定（is）例如ois（光学图像稳定）、af（自动对焦）和/或变焦功能。

技术实现思路

1、【技术问题】

2、实施方式提供一种相机装置以及包括该相机装置的光学装置，该相机装置被配置成防止在af操作和变焦操作期间线圈与磁体之间的接触。

3、实施方式提供一种相机装置以及包括该相机装置的光学装置，该相机装置被配置成防止由于线圈与磁体之间的接触引起的透镜组件的倾斜。

4、实施方式提供一种致动器、相机装置和光学装置，其被配置成防止由于热而引起的透镜单元的光学性能的劣化并且防止在主动对准过程期间的失准。

5、【技术方案】

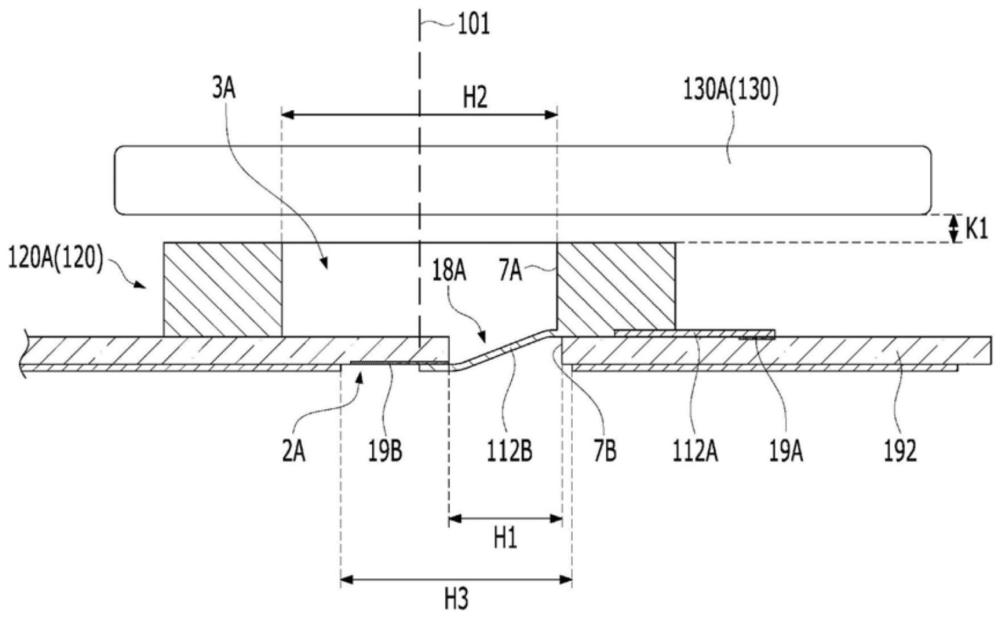

6、根据实施方式的相机装置包括：壳体；设置在壳体中的透镜单元；设置在透镜单元上的磁体；电路板，电路板设置在壳体上并且包括面向磁体的第一表面、与第一表面相对的第二表面、设置在第一表面上的第一焊盘和设置在第二表面上的第二焊盘；以及线圈，线圈设置在电路板的第一表面上并且被配置成通过与磁体的相互作用而使透镜单元沿光轴方向移动，其中，线圈包括连接至第一焊盘的第一部分和延伸穿过电路板并连接至第二焊盘的第二部分。

7、线圈可以包括具有中空部的环形形状，并且电路板可以包括线圈的第二部分延伸穿过的孔。

8、线圈可以包括具有中空部的主体，并且线圈的第二部分可以从主体延伸，并且在线圈和磁体面向彼此的方向上与线圈的中空部交叠。电路板的孔可以与线圈的中空部交叠。

9、电路板的第二焊盘可以在线圈和磁体面向彼此的方向上与线圈的中空部交叠。

10、线圈的第二部分可以包括弯曲部，并且电路板的孔可以暴露线圈的弯曲部。

11、相机装置可以包括位置传感器，该位置传感器设置在线圈的中空部中并且被配置成检测透镜单元在光轴方向上的位移。电路板的孔的边缘可以在线圈和磁体面向彼此的方向上与线圈交叠。

12、相机装置可以包括设置在电路板的第二表面上的轭，并且轭可以具有孔，孔暴露第二焊盘和线圈的第二部分。

13、轭的孔在平行于电路板的第一表面的方向上的长度可以大于电路板的孔在平行于电路板的第一表面的方向上的长度。线圈在线圈和磁体面向彼此的方向上的厚度可以大于磁体与线圈之间的分离距离。电路板的孔可以在线圈和磁体面向彼此的方向上与磁体交叠。

14、在第一焊盘和第二焊盘中，第一焊盘可以设置成比第二焊盘更靠近磁体。

15、线圈可以包括围绕垂直于第一电路板的第一表面的轴线缠绕的本体，线圈的第二部分可以是线圈的连接至本体的起始线部分，并且线圈的第一部分可以是线圈的连接至本体的终止线部分。

16、根据另一实施方式的相机装置包括：壳体；设置在壳体中的透镜单元；设置在透镜单元上的磁体；电路板，电路板设置在壳体上并且包括面向磁体的第一表面、与第一表面相对的第二表面、设置在第一表面上的第一焊盘和设置在第二表面上的第二焊盘；以及线圈，线圈设置在电路板的第一表面上并且包括具有中空部的本体，其中，电路板包括与线圈的中空部交叠的孔，并且线圈包括从本体延伸并连接至第一焊盘的第一部分和从本体延伸穿过电路板的孔并连接至第二焊盘的第二部分。

17、根据实施方式的致动器包括：壳体；设置在壳体中的至少一个透镜单元；设置在至少一个透镜单元上的磁体；设置在壳体上的电路板，电路板被配置成通过与磁体相互作用而使至少一个透镜单元沿光轴方向移动；以及控制器，控制器被配置成向线圈供应驱动信号，其中，控制器设置在电路板的与电路板的面向透镜单元的第一表面相对的第二表面上。电路板可以设置在壳体的侧部部分上，并且线圈可以设置在电路板的第一表面上。

18、致动器可以包括设置在壳体中并且在光轴方向上不可移动的第一透镜单元，并且至少一个透镜单元可以包括在光轴方向上可移动的第二透镜单元和在光轴方向上可移动的第三透镜单元。控制器可以设置成更靠近第二透镜单元而不是第一透镜单元。控制器可以设置成更靠近第三透镜单元而不是第一透镜单元。

19、致动器可以包括位置传感器，位置传感器被配置成检测至少一个透镜单元在光轴方向上的位移，并且控制器可以接收位置传感器的输出。控制器可以设置在壳体外部。

20、根据实施方式的相机装置包括：盖构件，盖构件包括顶板和侧板；设置在盖构件中的壳体；设置在壳体中的至少一个透镜单元；设置在至少一个透镜单元上的磁体；设置在壳体的侧部上的电路板；线圈，线圈设置在电路板上并且被配置成通过与磁体相互作用而使至少一个透镜单元沿光轴方向移动；以及控制器，控制器设置在盖构件的侧板与电路板之间并且被配置成向线圈供应驱动信号。

21、线圈可以设置在电路板的面向透镜单元的第一表面上，并且

22、控制器可以设置在电路板的与电路板的第一表面相对的第二表面上。

23、相机装置可以包括设置在壳体中并且在光轴方向上不可移动的第一透镜单元，其中，至少一个透镜单元可以包括在光轴方向上可移动的第二透镜单元和在光轴方向上可移动的第三透镜单元，并且第一透镜单元、第二透镜单元和第三透镜单元可以沿光轴方向顺序地布置。

24、相机装置可以包括设置成面向第三透镜单元的图像传感器，并且控制器可以设置成更靠近图像传感器而不是第一透镜单元。

25、相机装置可以包括设置在控制器与盖构件的侧板之间的散热构件。盖构件的侧板可以包括开口，开口被配置成暴露控制器的至少一部分。

26、相机装置可以包括位置传感器，位置传感器被配置成检测至少一个透镜单元在光轴方向上的位移，并且控制器可以接收位置传感器的输出。

27、控制器可以是驱动器ic，并且位置传感器可以包括至少一个霍尔传感器。相机装置可以包括致动器，致动器设置在至少一个透镜单元的前方并且被配置成执行光学图像稳定（ois）。

28、【有益效果】

29、根据实施方式，第一线圈的起始线部分可以延伸穿过第一电路板的孔并且耦接至设置在第一电路板的第二表面上的第二焊盘，从而防止第一线圈与第一磁体之间的分离距离的减小。

30、另外，根据实施方式，可以防止在变焦或af驱动期间第一线圈与第一磁体之间的接触以及第二线圈与第二磁体之间的接触，从而防止透镜组件的倾斜。

31、另外，根据实施方式，第一线圈与第一磁体之间的分离距离以及第二线圈与第二磁体之间的分离距离可以被设计成是小的，从而改善变焦驱动所需的驱动力和af驱动所需的驱动力。

32、实施方式可以防止透镜单元的光学性能由于热而劣化。

33、实施方式可以防止主动对准工艺期间的失准。

1.一种相机装置，包括：

2.根据权利要求1所述的相机装置，其中，所述线圈具有环形形状，所述环形形状具有中空部，并且

3.根据权利要求1所述的相机装置，其中，所述线圈包括具有中空部的本体，并且

4.根据权利要求2所述的相机装置，其中，所述电路板的孔与所述线圈的所述中空部交叠。

5.根据权利要求2所述的相机装置，其中，所述电路板的所述第二焊盘在所述线圈和所述磁体面向彼此的方向上与所述线圈的所述中空部交叠。

6.根据权利要求2所述的相机装置，其中，所述第二部分包括弯曲部，并且

7.根据权利要求2所述的相机装置，包括：

8.根据权利要求2所述的相机装置，其中，所述电路板的孔的边缘在所述线圈和所述磁体面向彼此的方向上与所述线圈交叠。

9.根据权利要求1所述的相机装置，包括：

10.根据权利要求9所述的相机装置，其中，所述轭的孔在平行于所述电路板的所述第一表面的方向上的长度大于所述电路板的孔在平行于所述电路板的所述第一表面的方向上的长度。
