一种可查找位置的控制器及位置查找方法与流程

本发明涉及电子控制设备，具体涉及一种可通过无线通信实现位置查找的控制器及方法。

背景技术：

1、现有技术中，工业设备控制器通常仅具备基础的无线控制功能，无法实现设备位置的实时监控与定位。当设备丢失或移动时，用户难以快速确定其具体位置，导致设备管理效率低下。

2、目前，部分设备采用gps或北斗定位技术，但存在成本高、功耗大、室内定位精度差等问题。此外，现有方案未将控制器硬件地址与定位功能结合，无法通过硬件级信息实现精准寻址。

技术实现思路

1、本发明目的是提供一种低成本、高精度的可查找位置的控制器及方法，解决设备位置难以追踪的问题。

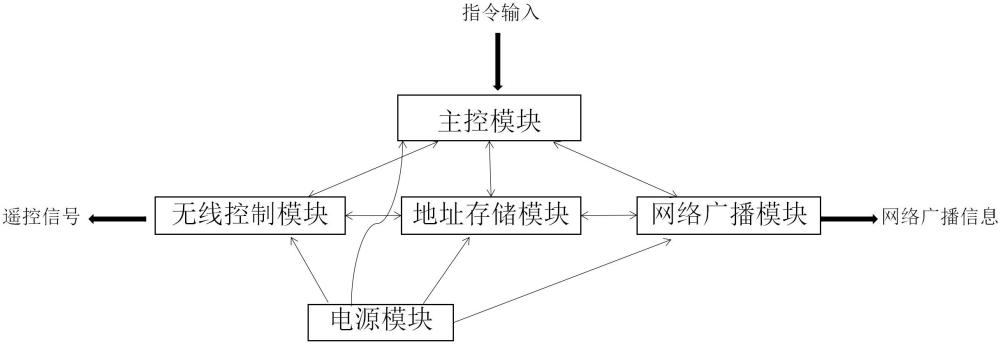

2、本发明采用如下技术方案，一种可查找位置的控制器，包括：

3、 1. 主控模块：用于接收用户指令并控制配套设备；

4、 2. 无线控制模块：通过wi-fi/bluetooth/zigbee等无线协议与配套设备通信；

5、 3. 地址存储模块：存储控制器唯一硬件地址（如mac地址、imei码）；

6、4. 网络广播模块：通过blebeacan向网络设备进行广播，实时发布控制器位置；

7、 5. 电源模块：为控制器供电，支持外接电源或内置电池。

8、位置查找方法:

9、1. 硬件地址绑定：用户通过寻址app与控制器对码，将控制器硬件地址与设备信息（如型号、用途）与app绑定；

10、 2. 实时定位：控制器通过网络广播模块向网络设备发布广播信息，网络设备将广播信息上传至云端平台；

11、 3. 地址关联查询：用户通过绑定的app查询广播信息，云端平台返回广播信息，app解析广播信息获取位置信息及历史轨迹；

12、4. 双向通信：控制器接收app发出的指令后，可触发蜂鸣器或led灯闪烁，辅助用户快速定位。

13、本发明通过上述方案能取得如下有益技术效果：

14、1、硬件地址唯一性，精准识别：通过固化的mac地址或imei码实现设备唯一标识，避免地址冲突；

15、2、低功耗设计：通讯模块发布近距离广播信号，功耗相当低，延长电池寿命；

16、3、多场景适配：支持近距离（蓝牙信标）和远距离网络设备广播进行定位，定位和查找适应性强；

17、4、不需要gms联网信号，使用经济，硬件地址广播信息通过接收到广播的网络设备上传，控制器的定位不需要特定的gms信号；

18、5、广播信息解析基于绑定关系进行，保密性高：控制器网络广播模块发布的广播信息是基于其特定硬件标识的加密信息，仅有绑定的app可以查询并解析，其他网络设备和平台服务器仅将其作为一个信息包进行传送，不能进行解析，故广播信息在传输过传中不会泄密，只能一对一解析，保密性高。

1.一种可查找位置的控制器，其特征在于，包括主控模块、无线控制模块、地址存储模块、网络广播模块及电源模块，所述地址存储模块存储控制器唯一硬件地址；所述网络广播模块向网络设备进行广播，实时发布控制器硬件信息。

2.根据权利要求1所述的控制器，其特征在于，所述无线控制模块通过wi-fi/bluetooth/zigbee等无线协议与配套设备通信。

3.根据权利要求1所述的控制器，其特征在于，所述地址存储模块存储的硬件唯一地址为全球唯一标识符，包括mac地址、imei码或uuid。

4.根据权利要求1所述的控制器，其特征在于，所述网络广播模块通过blebeacan协议向网络设备发布信息。

5.一种基于权利要求1所述控制器的位置查找方法，其特征在于，包括：

6.根据权利要求5所述的方法，其特征在于，所述控制器接收app发出的指令后，可触发蜂鸣器或led灯闪烁，辅助用户快速定位。
