电子设备的制作方法

本申请涉及电子产品，具体涉及一种电子设备。

背景技术：

1、随着近场通信（near field communication，nfc）技术的不断发展，其已被广泛应用于移动终端设备中，例如手机、平板电脑等。通过nfc功能，用户可以便捷地实现公交刷卡、门禁识别、移动支付等多种应用场景，显著提升了日常使用的便利性。

2、在移动终端的结构设计中，随着工业设计不断演进，终端外观趋向于一体化和轻薄化，尤其是金属中框及金属壳体的应用日益普遍。相关金属结构通常分布于终端的边框及壳体区域，并集成有装饰件、摄像头模组、红外组件及闪光灯等多种功能器件，从而使整机内部空间布局更加紧凑复杂。

3、相关技术中，一些终端设备将nfc天线设置于主板支架，通过锁主板支架可以实现主板对nfc的良好馈电激励，但磁场辐射到自由空间中需要通过壳体和金属装饰件的z向高度，由于金属装饰件对磁场的削弱作用，nfc天线性能表现一般。可见，相关技术中，存在终端设备中的nfc天线的性能较差的问题。

技术实现思路

1、本申请实施例提供一种电子设备，能够解决相关技术中存在终端设备中的nfc天线的性能较差的问题。

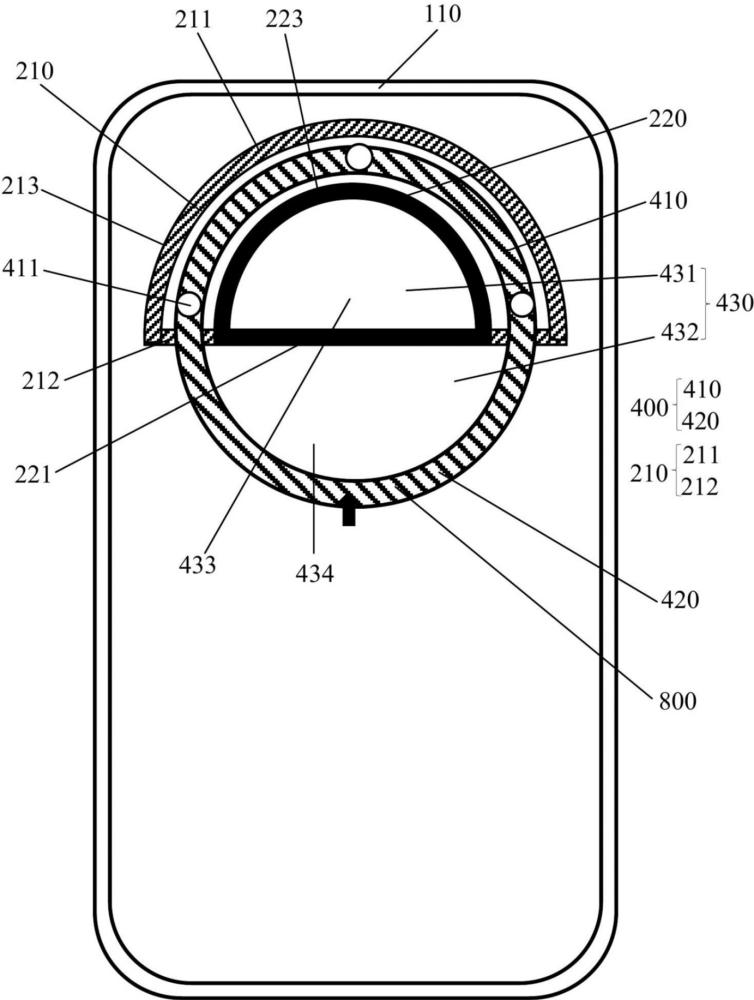

2、第一方面，提供了一种电子设备，包括：壳体、nfc组件、电路板和呈环形的金属装饰件，所述nfc组件包括有源线圈和第一无源线圈，所述有源线圈位于所述壳体与所述电路板之间，所述金属装饰件位于所述壳体的背对所述有源线圈的一侧，所述第一无源线圈位于所述壳体内，或者，所述第一无源线圈位于所述壳体与所述有源线圈之间；

3、所述第一无源线圈在所述金属装饰件所在平面的投影为第一投影，所述第一投影位于所述金属装饰件所围合形成的围闭区域的内部，所述第一无源线圈与所述金属装饰件间隔设置，且所述第一投影将所述围闭区域分隔为第一区域和第二区域，所述第一区域为位于所述第一投影内部的区域，所述第二区域为位于所述第一投影外部的区域；

4、所述电路板与所述有源线圈电连接，所述有源线圈与所述第一无源线圈耦合。

5、本申请实施例中，通过在nfc组件中增设第一无源线圈，并使有源线圈与第一无源线圈耦合，所述第一无源线圈位于所述壳体内，或者，所述第一无源线圈位于所述壳体与所述有源线圈之间，如此，可以通过第一无源线圈实现对有源线圈的磁场的正向增强，进而可以提升nfc组件的天线性能。同时，由于所述第一无源线圈在所述金属装饰件所在平面的投影将金属装饰件内部的围闭区域分隔为第一区域和第二区域，这样，在第一无源线圈工作过程中，在第一区域和第二区域产生的磁场方向相反，使得所述围闭区域内部的磁场可以相互抵消，从而可以极大的削弱金属装饰件中的耦合反向电流。即本申请实施例中，在nfc组件中增设第一无源线圈，可以实现对有源线圈的磁场的正向增强的同时，可以削弱第一无源线圈的磁场在金属装饰件中的耦合反向电流，从而可以提升nfc组件的天线性能。

1.一种电子设备，其特征在于，包括：壳体、nfc组件、电路板和呈环形的金属装饰件，所述nfc组件包括有源线圈和第一无源线圈，所述有源线圈位于所述壳体与所述电路板之间，所述金属装饰件位于所述壳体的背对所述有源线圈的一侧，所述第一无源线圈位于所述壳体内，或者，所述第一无源线圈位于所述壳体与所述有源线圈之间；

2.根据权利要求1所述的电子设备，其特征在于，所述第一区域的面积为所述围闭区域的面积的40％至60％。

3.根据权利要求1所述的电子设备，其特征在于，所述有源线圈在所述金属装饰件所在平面的投影为第二投影，所述第二投影将所述围闭区域分隔为第三区域和第四区域，所述第三区域为位于所述第二投影内部的区域，所述第四区域为位于所述第二投影外部的区域。

4.根据权利要求3所述的电子设备，其特征在于，所述第三区域的面积为所述围闭区域的面积的40％至60％。

5.根据权利要求1所述的电子设备，其特征在于，所述有源线圈包括第一分段，所述第一分段在所述金属装饰件所在平面的投影，位于所述金属装饰件的朝向所述电子设备的顶边一侧。

6.根据权利要求1所述的电子设备，其特征在于，所述有源线圈包括第二分段，所述第一无源线圈包括第三分段，所述第二分段与所述第三分段平行，且所述第二分段与所述第三分段耦合。

7.根据权利要求6所述的电子设备，其特征在于，所述第二分段在所述第一无源线圈所在平面的投影与所述第三分段重合。

8.根据权利要求1所述的电子设备，其特征在于，所述金属装饰件呈圆环状，所述有源线圈和所述第一无源线圈均呈半圆形环状。

9.根据权利要求8所述的电子设备，其特征在于，所述有源线圈的弧形边在所述金属装饰件所在平面的投影，位于所述金属装饰件的朝向所述电子设备的顶边的一侧。

10.根据权利要求8所述的电子设备，其特征在于，所述有源线圈的直线边在所述金属装饰件所在平面的投影将所述金属装饰件分隔为第四分段和第五分段，所述第四分段位于所述第五分段的朝向所述电子设备的顶边的一侧；

11.根据权利要求1至10中任意一项所述的电子设备，其特征在于，所述第一无源线圈位于所述壳体内，且所述第一无源线圈位于所述围闭区域的内部，所述第一无源线圈与所述金属装饰件之间的距离大于2mm。

12.根据权利要求11所述的电子设备，其特征在于，所述有源线圈的半径大于所述金属装饰件的半径，且所述有源线圈的半径为所述第一无源线圈的半径的1倍至1.25倍。

13.根据权利要求1至10中任意一项所述的电子设备，其特征在于，所述第一无源线圈中串联有lc器件，在所述有源线圈接入馈电信号的情况下，所述有源线圈中产生的电流的方向与所述第一无源线圈中产生的电流方向相同。

14.根据权利要求1至10中任意一项所述的电子设备，其特征在于，所述nfc组件还包括至少一个第二无源线圈，所述至少一个第二无源线圈排列布置于所述有源线圈与所述第一无源线圈之间；
