阵列基板、显示面板和阵列基板加工方法与流程
本申请属于显示，更具体地说，是涉及一种阵列基板、显示面板和阵列基板加工方法。
背景技术：
1、有机发光二极管（organic light-emitting diode，oled）显示面板，是一种利用有机材料涂层在通电时自发光的显示技术，因其无需背光、结构轻薄、色彩鲜艳且可柔性弯曲，已成为高端显示的主流选择，oled显示面板的像素单元尺寸日益缩小、像素间距不断压缩，以呈现细腻无颗粒感的画面。
2、然而，相关技术中的高像素密度oled显示面板存在显示串扰的技术问题。
技术实现思路
1、本申请实施例的目的在于提供一种阵列基板、显示面板和阵列基板加工方法，以解决现有技术中的高像素密度oled显示面板存在的显示串扰的技术问题。
2、第一方面，本申请实施例提供一种阵列基板。

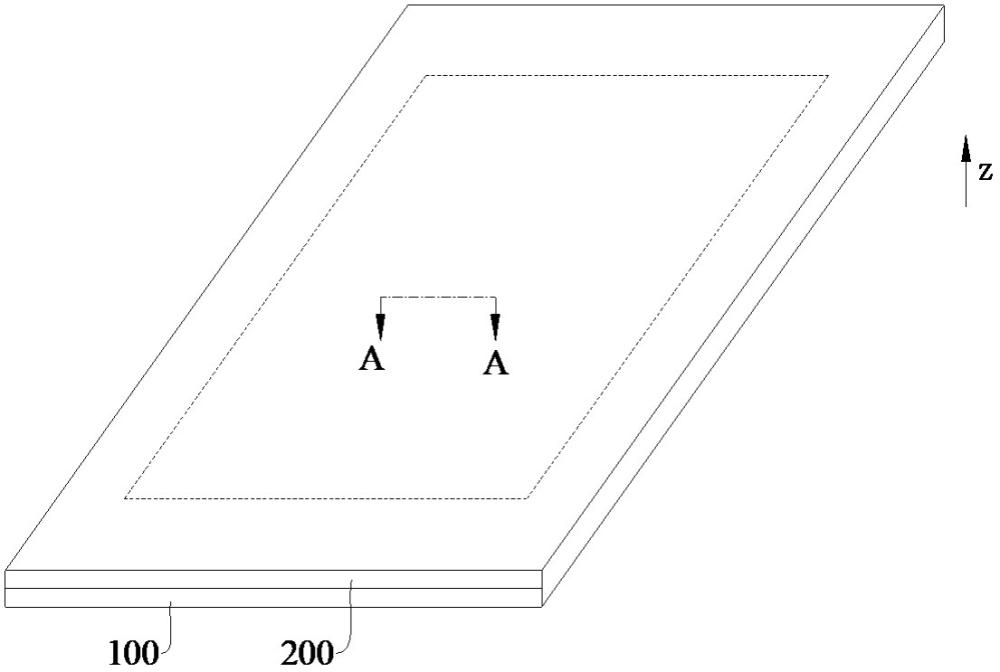

3、本申请实施例提供的阵列基板包括沿第一方向z依次层叠布置的衬底基板、第一金属层、第二金属层、第三金属层以及第四金属层，相邻金属层之间设置有介质层，所述第一金属层包括复位信号线，所述复位信号线与驱动晶体管连接，用于传输复位信号源输出的复位信号给所述驱动晶体管；所述第二金属层包括数据线和电源线，所述电源线与所述数据线平行间隔布置；所述第四金属层包括复位转接信号线，所述复位转接信号线用于连接在所述复位信号线与所述复位信号源之间，且所述复位转接信号线在所述第一方向z上的正投影与所述数据线在所述第一方向z上的正投影平行且错位布置；其中，所述复位信号线在所述第一方向z上的正投影与所述数据线在所述第一方向z上的正投影平行且错位布置，所述复位转接信号线与所述电源线层叠布置。
4、本申请实施例提供的阵列基板的有益效果在于：与现有技术相比，本申请实施例提供的阵列基板的复位信号线与数据线错位布置，且复位转接信号线与数据线错位布置，使复位电压信号的传导路径与像素驱动信号的传导路径不在第一方向z上产生交叠，进而降低复位电压信号与像素驱动信号之间的串扰，使本申请实施例提供的阵列基板具有复位电压信号与像素驱动信号之间的串扰较低的优点。
5、可选地，所述复位转接信号线在所述第一方向z上的正投影位于所述电源线在所述第一方向z上的正投影的轮廓的内侧。
6、可选地，所述第三金属层和所述第四金属层之间的第三介质层包括层叠布置的钝化层和第一平坦层，所述第四金属层之上还设置有第四介质层，所述第四介质层包括第二平坦层，所述第四金属层包括第一连接部，所述第一连接部与所述复位转接信号线相连，所述第三介质层包括第一过孔，所述第一过孔沿所述第一方向z贯穿所述钝化层和所述第一平坦层，部分所述第一连接部位于所述第一过孔内并与所述复位信号线相连。
7、可选地，所述阵列基板包括复位晶体管和驱动晶体管，所述复位晶体管连接在所述复位信号线和所述驱动晶体管的栅极和/或源极之间；
8、其中，所述复位晶体管包括半导体部，所述第四金属层包括屏蔽金属部，所述半导体部在所述第四金属层上的正投影位于所述屏蔽金属部的轮廓的内侧。
9、可选地，所述复位晶体管有两个，两个复位晶体管包括第一复位晶体管和第二复位晶体管，所述第一复位晶体管连接在所述复位信号线和所述驱动晶体管的栅极之间，所述第一复位晶体管包括第一半导体部，所述第二复位晶体管连接在所述第一复位晶体管的漏极和所述驱动晶体管的源极之间，所述第二复位晶体管包括第二半导体部；其中，
10、所述第四金属层包括第一屏蔽金属部，所述第一半导体部在所述第四金属层上的正投影位于所述第一屏蔽金属部的轮廓的内侧；
11、和/或，所述第四金属层包括第二屏蔽金属部，所述第二半导体部在所述第四金属层上的正投影位于所述第二屏蔽金属部的轮廓的内侧。
12、可选地，所述阵列基板包括驱动晶体管，所述驱动晶体管包括第三半导体部；
13、其中，所述第四金属层包括第三屏蔽金属部，所述第三半导体部在所述第四金属层的正投影位于所述第三屏蔽金属部的轮廓的内侧。
14、可选地，所述第二金属层包括第一极板部，所述第三金属层包括第二极板部，所述第一极板部和所述第二极板部沿所述第一方向z层叠布置，所述复位晶体管的源极与所述复位信号线相连，所述第一极板部与所述复位晶体管的漏极电性相连，所述第二极板部与所述驱动晶体管的栅极电性相连；
15、其中，所述第四金属层包括第四屏蔽金属部，所述第一极板部在所述第四金属层上的正投影位于所述第四屏蔽金属部的轮廓的内侧，且所述第二极板部在所述第四金属层上的正投影位于所述第四屏蔽金属部的轮廓的内侧。
16、可选地，所述第三介质层包括第二过孔，所述第二过孔沿所述第一方向z贯穿所述第三金属层与所述第四金属层之间的介质层，部分所述第四屏蔽金属部位于所述第二过孔内并与所述第二极板部相连。
17、第二方面，本申请提供一种显示面板。
18、本申请提供的显示面板包括上述任一实施例中所述的阵列基板。
19、可以理解的是，上述第二方面的有益效果可以参见上述第一方面中的相关描述，在此不再赘述。
20、第三方面，本申请提供一种阵列基板加工方法。
21、本申请提供的阵列基板加工方法包括：
22、提供衬底基板；
23、在所述衬底基板的表面加工包含复位信号线的第一金属层，所述复位信号线用于连接在复位晶体管与复位信号源之间；
24、在所述复位信号线背离所述衬底基板的一侧加工第一介质层；
25、在所述第一介质层背离所述衬底基板的一侧加工包含数据线和电源线的第二金属层，所述电源线与所述数据线平行间隔布置；
26、在所述第二金属层背离所述衬底基板的一侧加工第二介质层；
27、在所述第二介质层背离所述衬底基板的一侧加工包含扫描线的第三金属层；
28、在所述第三金属层背离所述衬底基板的一侧加工第三介质层；
29、在所述第三介质层背离所述衬底基板的一侧加工包含复位转接信号线的第四金属层，使所述复位转接信号线与所述复位信号线连通，且所述复位转接信号线与所述电源线层叠布置。
30、可以理解的是，上述第三方面的有益效果可以参见上述第一方面中的相关描述，在此不再赘述。
1.一种阵列基板，其特征在于，包括沿第一方向z依次层叠布置的衬底基板、第一金属层、第二金属层、第三金属层以及第四金属层，相邻金属层之间设置有介质层，所述第一金属层包括复位信号线，所述复位信号线与驱动晶体管连接，用于传输复位信号源输出的复位信号给所述驱动晶体管；
2.如权利要求1所述的阵列基板，其特征在于：所述复位转接信号线在所述第一方向z上的正投影位于所述电源线在所述第一方向z上的正投影的轮廓的内侧。
3.如权利要求1所述的阵列基板，其特征在于：所述第三金属层和所述第四金属层之间的第三介质层包括层叠布置的钝化层和第一平坦层，所述第四金属层之上还设置有第四介质层，所述第四介质层包括第二平坦层，所述第四金属层包括第一连接部，所述第一连接部与所述复位转接信号线相连，所述第三介质层包括第一过孔，所述第一过孔沿所述第一方向z贯穿所述钝化层和所述第一平坦层，部分所述第一连接部位于所述第一过孔内并与所述复位信号线相连。
4.如权利要求1所述的阵列基板，其特征在于：所述阵列基板包括复位晶体管和驱动晶体管，所述复位晶体管连接在所述复位信号线和所述驱动晶体管的栅极和/或源极之间；
5.如权利要求4所述的阵列基板，其特征在于：所述复位晶体管有两个，两个复位晶体管包括第一复位晶体管和第二复位晶体管，所述第一复位晶体管连接在所述复位信号线和所述驱动晶体管的栅极之间，所述第一复位晶体管包括第一半导体部，所述第二复位晶体管连接在所述第一复位晶体管的漏极和所述驱动晶体管的源极之间，所述第二复位晶体管包括第二半导体部；其中，
6.如权利要求1所述的阵列基板，其特征在于：所述阵列基板包括驱动晶体管，所述驱动晶体管包括第三半导体部；
7.如权利要求4所述的阵列基板，其特征在于：所述第二金属层包括第一极板部，所述第三金属层包括第二极板部，所述第一极板部和所述第二极板部沿所述第一方向z层叠布置，所述复位晶体管的源极与所述复位信号线相连，所述第一极板部与所述复位晶体管的漏极电性相连，所述第二极板部与所述驱动晶体管的栅极电性相连；
8.如权利要求7所述的阵列基板，其特征在于：所述第三介质层包括第二过孔，所述第二过孔沿所述第一方向z贯穿所述第三金属层与所述第四金属层之间的介质层，部分所述第四屏蔽金属部位于所述第二过孔内并与所述第二极板部相连。
9.一种显示面板，其特征在于，包括如权利要求1-8中任一项所述的阵列基板。
10.一种阵列基板加工方法，其特征在于，包括：
