具有溶液导流的线路板镀镍金装置的制作方法

本技术涉及一种具有溶液导流的线路板镀镍金装置，具体为具有溶液导流的线路板镀镍金装置，属于镀镍金。

背景技术：

1、线路板镀镍是一种重要的表面处理工艺，主要用于提高线路板的导电性、耐腐蚀性和可焊性，镀镍池通常包括反应池、备料池、补料管、排液管等。备料池用于提前备好所需的镀液，通过补料管实时为反应池提供达标的镀液

2、现有技术中，授权公告号为cn220788855u的专利公开了一种镀镍池，包括镀镍池、升降板和升降机构，还包括循环管、循环泵等部件。该镀镍池通过循环泵使电镀液在镀镍池内循环流动，提高了电镀液的均匀性，保证了电镀效果。同时，该镀镍池还设置了过滤箱、抽拉盒、活性炭等部件；

3、目前镀镍池在使用过程中也存在一些问题。电镀过程中会产生沉淀物，这些沉淀物会沉积在镀件池底部，影响电镀液的循环流动和电镀效果。而且，清理沉淀物时需要停止电镀作业，打开镀件池进行清理，操作繁琐，不仅增加了工人的劳动强度，还降低了生产效率。此外，沉淀物的清理不及时还可能导致沉淀物积累过多，堵塞循环管，影响整个电镀系统的正常运行。

技术实现思路

1、（一）解决的技术问题

2、本实用新型的目的就在于为了解决上述问题而提供具有溶液导流的线路板镀镍金装置，以解决现有技术中具有溶液导流的线路板镀镍金装置清洁繁琐的问题。

3、（二）技术方案

4、本实用新型通过以下技术方案予以实现：具有溶液导流的线路板镀镍金装置，包括装置本体，所述装置本体内部的底壁上转动连接有转杆，所述转杆外侧固定连接有圆周阵列分布的推料扇叶，所述推料扇叶底部与装置本体内部的底壁接触，所述装置本体内部的底壁上成型有出料槽，所述出料槽内部转动连接有绞龙杆，且出料槽内部的底壁上成型有集料槽，所述装置本体一侧固定连通有循环管一和循环管二，所述循环管二与集料槽内部的底壁贯通连接。

5、优选地，所述装置本体内壁上固定连接有第一隔板，所述第一隔板包括圆锥板体，所述圆锥板体外壁与装置本体内部之间固定连接有圆周阵列分布的圆杆。

6、优选地，所述装置本体内壁上固定连接有第二隔板，所述第二隔板为倒装的圆锥体结构，且第二隔板中心处开设有贯穿式的通口，所述第二隔板位于第一隔板的正下方。

7、优选地，所述装置本体顶部设置有过滤箱体和水泵，所述过滤箱体一侧与循环管二端部固定连通，所述过滤箱体另一侧与水泵进水端之间固定连通有导管，所述水泵出水端与循环管一端部固定连通。

8、优选地，所述第一隔板的中心处开设有贯穿式的转孔，且第一隔板通过转孔转动套设于转杆的外侧，所述转杆外侧固定连接有圆周阵列分布的搅动扇叶。

9、优选地，所述转杆顶端转动套设有安装架，所述安装架安装于装置本体的顶部，所述装置本体一侧和安装架顶部均安装有伺服电机，两个所述伺服电机的输出轴分别与转杆顶端和绞龙杆端部固定连接。

10、优选地，所述循环管二底部设置有沉淀罐，所述沉淀罐位于装置本体的一侧。

11、优选地，所述装置本体一侧固定连通有进液管，所述循环管二一侧固定连通有排液管，所述进液管、排液管和循环管二上均设置有电磁阀。

12、本实用新型提供了具有溶液导流的线路板镀镍金装置，其具备的有益效果如下：

13、该具有溶液导流的线路板镀镍金装置，通过在镀镍金装置内部设置推料扇叶，推料扇叶能够将镀镍金装置底壁上的沉淀物和杂质推向集料槽，这种设计可以有效避免沉淀物和杂质在装置本体底壁上的积累，减少人工清理的频率和难度，并提高了沉淀物的清理效率，还确保了沉淀物能够被彻底排出，沉淀物的及时清理可保证电镀液的均匀性，从而提高了电镀效率和质量。

14、该具有溶液导流的线路板镀镍金装置，通过设置第一隔板和第二隔板配合使用，以此把装置本体内部分成上下两层空间，方便上层空间的杂质和沉降物可沉降至下层空间，从而方便集中处理，而下层的杂质和沉降物不易回到上层空间内，线路板镀镍位于上层空间，因此提高线路板镀镍质量，以及提高具有溶液导流的线路板镀镍装置的沉淀物清洁的便利性。

15、该具有溶液导流的线路板镀镍金装置，通过设置推料扇叶和绞龙杆，可降低了工人的劳动强度，同时也减少了设备维护所需的时间，提高了设备的利用率。

16、该具有溶液导流的线路板镀镍金装置，通过设置沉淀罐和循环管二，沉淀物可以被集中收集在沉淀罐中，方便定期清理，无需打开镀件池，减少了清理沉淀物的时间和劳动强度；沉淀物的及时清理避免了沉淀物对电镀液循环流动的阻碍，保证了电镀液的均匀性，从而提高了电镀效率和质量。

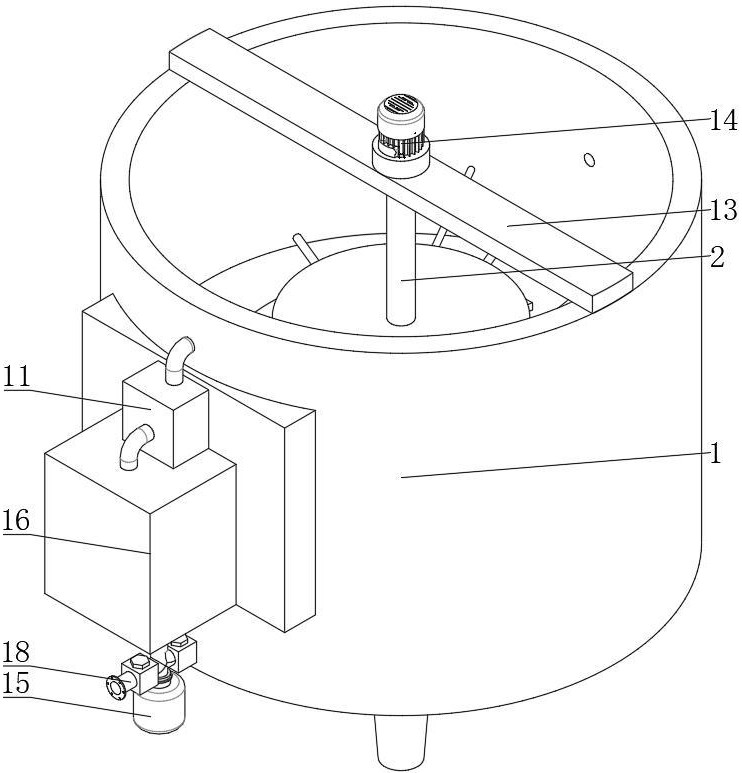

1.具有溶液导流的线路板镀镍金装置，包括装置本体（1），其特征在于：所述装置本体（1）内部的底壁上转动连接有转杆（2），所述转杆（2）外侧固定连接有圆周阵列分布的推料扇叶（3），所述推料扇叶（3）底部与装置本体（1）内部的底壁接触，所述装置本体（1）内部的底壁上成型有出料槽（4），所述出料槽（4）内部转动连接有绞龙杆（5），且出料槽（4）内部的底壁上成型有集料槽（6），所述装置本体（1）一侧固定连通有循环管一（7）和循环管二（10），所述循环管二（10）与集料槽（6）内部的底壁贯通连接。

2.根据权利要求1所述的具有溶液导流的线路板镀镍金装置，其特征在于：所述装置本体（1）内壁上固定连接有第一隔板（8），所述第一隔板（8）包括圆锥板体（81），所述圆锥板体（81）外壁与装置本体（1）内部之间固定连接有圆周阵列分布的圆杆（82）。

3.根据权利要求2所述的具有溶液导流的线路板镀镍金装置，其特征在于：所述装置本体（1）内壁上固定连接有第二隔板（9），所述第二隔板（9）为倒装的圆锥体结构，且第二隔板（9）中心处开设有贯穿式的通口，所述第二隔板（9）位于第一隔板（8）的正下方。

4.根据权利要求3所述的具有溶液导流的线路板镀镍金装置，其特征在于：所述装置本体（1）顶部设置有过滤箱体（16）和水泵（11），所述过滤箱体（16）一侧与循环管二（10）端部固定连通，所述过滤箱体（16）另一侧与水泵（11）进水端之间固定连通有导管，所述水泵（11）出水端与循环管一（7）端部固定连通。

5.根据权利要求4所述的具有溶液导流的线路板镀镍金装置，其特征在于：所述第一隔板（8）的中心处开设有贯穿式的转孔，且第一隔板（8）通过转孔转动套设于转杆（2）的外侧，所述转杆（2）外侧固定连接有圆周阵列分布的搅动扇叶（12）。

6.根据权利要求1所述的具有溶液导流的线路板镀镍金装置，其特征在于：所述转杆（2）顶端转动套设有安装架（13），所述安装架（13）安装于装置本体（1）的顶部，所述装置本体（1）一侧和安装架（13）顶部均安装有伺服电机（14），两个所述伺服电机（14）的输出轴分别与转杆（2）顶端和绞龙杆（5）端部固定连接。

7.根据权利要求1所述的具有溶液导流的线路板镀镍金装置，其特征在于：所述循环管二（10）底部设置有沉淀罐（15），所述沉淀罐（15）位于装置本体（1）的一侧。

8.根据权利要求1所述的具有溶液导流的线路板镀镍金装置，其特征在于：所述装置本体（1）一侧固定连通有进液管（17），所述循环管二（10）一侧固定连通有排液管（18），所述进液管（17）、排液管（18）和循环管二（10）上均设置有电磁阀。
