零碳掺氨燃烧煤粉上料系统的制作方法

本技术涉及氨燃烧煤粉上料系统，尤其涉及零碳掺氨燃烧煤粉上料系统。

背景技术：

1、在全球积极应对气候变化、大力推动碳减排的时代背景下，能源领域的清洁化转型成为关键议题，燃煤发电作为二氧化碳排放的重点行业，其碳排放占我国总排放量的相当比重，降低燃煤发电过程中的碳排放已刻不容缓，零碳掺氨燃烧技术，作为一种极具潜力的新型燃烧方式，为燃煤发电的低碳化转型带来了新契机，在此过程中，零碳掺氨燃烧煤粉上料系统，作为保障该技术稳定运行的重要基础，其性能优劣直接影响着掺氨燃烧的效果与效率，同时传统上料系统在输送能力、混合效率方面的不足，严重制约了电厂的生产规模和经济效益，因此，研发专门针对零碳掺氨燃烧的高性能煤粉上料系统，克服传统系统的局限性，实现氨气与煤粉安全、精准、高效的混合与输送，成为推动零碳掺氨燃烧技术广泛应用、助力各行业实现碳减排目标的关键任务。

2、目前市面上的燃烧煤粉上料装置主要是由煤粉储存与输送模块和氨气储存与输送模块组成，传统的煤粉上料系统主要针对单一的煤粉燃料设计，结构与功能相对简单，在输送过程中，仅需考虑煤粉的特性，如粒度、湿度、流动性，而当引入氨气作为零碳燃料与煤粉进行混合燃烧时，情况变得复杂得多，氨气作为一种气态燃料，具有与煤粉截然不同的物理和化学性质，这对传统上料系统的兼容性提出了巨大挑战，传统上料系统难以实现氨气与煤粉精确、稳定的混合比例控制，无法满足不同工况下对掺氨比例的灵活调整需求，在锅炉负荷变化时，需要及时、准确地改变氨煤混合比例以保证燃烧效率和稳定性，但传统系统缺乏相应的自动化调节机制，人工手动调节不仅响应速度慢，且难以精准控制，容易导致燃烧不充分、能源浪费氮氧化物排放超标问题，同时从安全角度来看，氨气具有易燃易爆、有毒的特性，对储存、输送和混合过程的安全性要求极高，传统上料系统在设计时并未充分考虑氨气的这些危险特性，缺乏有效的氨气泄漏检测、预警与防护措施，在氨气输送管道的连接、密封方面，传统系统难以保证在长期运行过程中始终保持良好的密封性，一旦发生氨气泄漏，不仅会造成环境污染，还可能引发严重的安全事故，威胁人员生命和设备安全。

技术实现思路

1、为了弥补以上不足，本实用新型提供了零碳掺氨燃烧煤粉上料系统，旨在改善现有技术中传统的煤粉上料系统功能相对简单的问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：零碳掺氨燃烧煤粉上料系统，包括吸粉机，所述吸粉机的底部固定连接有上料机构，所述上料机构用于对零碳掺氨燃烧煤粉进行上料；

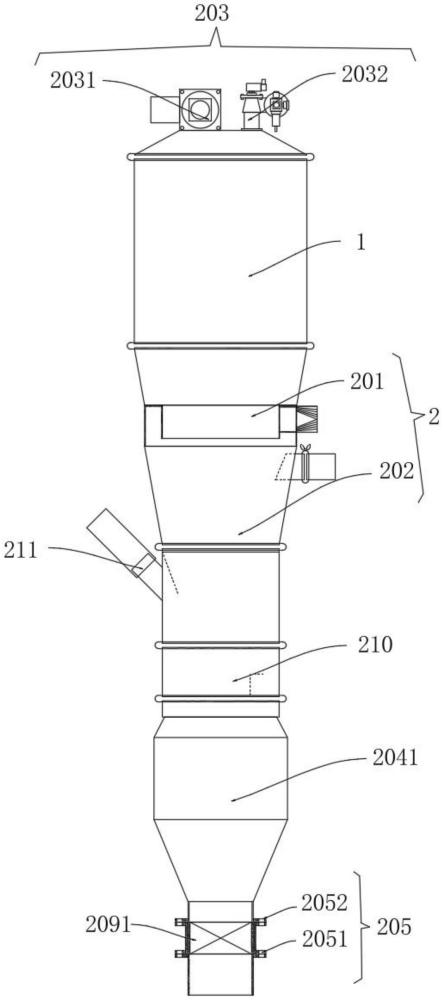

3、所述上料机构包括旋风入口段，所述旋风入口段的顶部固定在吸粉机的底部，所述吸粉机的顶部固定连接有，所述旋风入口段的底部固定连接有连接管一，所述连接管一的底部固定连接有连接管二，所述连接管二的外壁左侧固定连接有进料管，所述旋风入口段的内壁固定连接有连接组件一，所述连接管二的底部固定连接有传导组件，所述传导组件的底部连接有固定组件二，所述固定组件二的底部固定连接有调节机构，所述调节机构的底部固定连接有连接组件二，所述调节机构的外部设置有固定组件一。

4、通过上述技术方案：吸粉机的底部通过坚固的固定装置牢固地连接有一个上料机构，该上料机构的主要功能是对零碳掺氨燃烧所需的煤粉进行高效、精准的上料操作，上料机构由多个关键部件组成，其中包括一个旋风入口段，该旋风入口段的顶部通过固定连接在吸粉机的底部，确保其稳定性和密封性，同时吸粉机的顶部也通过可靠的固定连接方式与另一部件相连，以保证整体结构的稳固性，此外，旋风入口段的内壁通过精密的固定方式连接有一个连接组件一，以增强内部结构的稳定性和密封性，连接管二的底部则固定连接有一个传导组件，该传导组件的底部连接有一个固定组件二，以确保传导过程的稳定和高效。

5、作为上述技术方案的进一步描述：

6、所述包括连接器一，所述连接器一的底部固定在吸粉机的顶部左侧，所述连接器一的外壁右侧固定连接有连接器二。

7、通过上述技术方案：具体包含一个名为连接器一的组件，该连接器一的底部通过牢固的固定方式安装在吸粉机的顶部左侧位置，确保其稳定性和功能性。

8、作为上述技术方案的进一步描述：

9、所述传导组件包括圆锥二，所述圆锥二的顶部固定在连接管二的底部，所述圆锥二的底部固定连接有连接圆筒一，所述连接圆筒一的底部固定连接有圆锥一。

10、通过上述技术方案：传导组件具体由多个部分构成，其中关键部分之一为圆锥二，该圆锥二的顶部通过精密的固定工艺，牢固地安装在连接管二的底部，确保两者之间的连接既稳定又可靠。

11、作为上述技术方案的进一步描述：

12、所述固定组件二包括连接圆筒二，所述连接圆筒二固定在圆锥一的底部，所述连接圆筒二的外壁底部固定连接有法兰环一。

13、通过上述技术方案：固定组件二具体由多个部分构成，其中核心部分为连接圆筒二，该连接圆筒二通过特定的固定方式，牢固地安装在圆锥一的底部位置，确保两者之间的连接稳定可靠。

14、作为上述技术方案的进一步描述：

15、所述连接组件一包括圆环板，所述圆环板固定在旋风入口段的顶部，所述旋风入口段的内壁固定连接有外圆筒，所述旋风入口段的外壁固定连接有内圆筒。

16、通过上述技术方案：所述连接组件一具体由多个部分构成，其中主要包含一个圆环板，该圆环板通过特定的固定方式，稳固地安装在旋风入口段的顶部位置，确保其与旋风入口段紧密结合，不易松动。

17、作为上述技术方案的进一步描述：

18、所述调节机构包括铝合金蝶阀，所述铝合金蝶阀的顶部固定在连接圆筒二的底部，所述铝合金蝶阀的外壁四周均开设有安装孔。

19、通过上述技术方案：调节机构具体由铝合金蝶阀构成，该铝合金蝶阀的顶部通过紧固件牢固地固定在连接圆筒二的底部位置，确保两者之间的连接稳固可靠。

20、作为上述技术方案的进一步描述：

21、所述连接组件二包括法兰环二，所述法兰环二固定在铝合金蝶阀的底部，所述法兰环二的底部固定连接有固定圆管。

22、通过上述技术方案：连接组件二具体由多个部分构成，其中主要包含一个名为法兰环二的，该法兰环二通过特定的固定方式，稳固地安装在铝合金蝶阀的底部位置，确保两者之间的连接牢固可靠。

23、作为上述技术方案的进一步描述：

24、所述固定组件一包括垫片，所述垫片的螺纹连接在安装孔的外壁，所述垫片的外壁滑动连接有螺栓。

25、通过上述技术方案：固定组件一具体由多个部分构成，其中主要包含一个垫片，该垫片通过螺纹连接的方式，紧密地固定在安装孔的外壁上，确保连接的稳固性和可靠性。

26、本实用新型具有如下有益效果：

27、1、本实用新型中，在吸粉机顶部固定着连接器一和连接器二，用于连接不同的设备，同时在吸粉机的底部固定着旋风入口段，连接圆筒一的底部固定着圆锥一，而在圆锥一的底部固定着铝合金蝶阀，用于实现调节功能，铝合金蝶阀的外壁四周均开设有安装孔，通过垫片实现两者实现的连接，而在铝合金蝶阀的底部固定着法兰环二，用于加强连接，而固定圆管的底部固定着法兰环二实现下料。
