一种便于安装的低氮燃烧器壳体的制作方法

本技术涉及工业锅炉相关，更具体地说，本技术涉及一种便于安装的低氮燃烧器壳体。

背景技术：

1、一种便于安装的低氮燃烧器壳体，是一种采用模块化、轻量化及标准化接口设计的核心结构部件。它通过集成导流风道、快装法兰和预混腔等，精密组织空气与燃料的分级混合，创造低温、缺氧的燃烧环境，是实现环保减排的关键。

2、目前，现有的一种便于安装的低氮燃烧器壳体多采用固定式结构，这导致其在安装调试或维护时，难以快速精准地对中锅炉接口，严重依赖吊装设备和人工调整，不仅增加了安装复杂度与时间成本，也容易因对中偏差影响燃烧效率与氮氧化物控制效果。

3、因此，针对上述问题提出一种便于安装的低氮燃烧器壳体。

技术实现思路

1、为了克服现有技术的上述缺陷，本实用新型提供一种便于安装的低氮燃烧器壳体，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种便于安装的低氮燃烧器壳体，包括工业燃烧装置，所述工业燃烧装置包括壳体，所述壳体的一侧固定连接有电机a，所述电机a的固定输出轴上固定连接有连接管，所述壳体远离电机a的一端固定连接有燃烧头；还包括升降装置，用于调节壳体的高度；夹持装置，用于对壳体进行固定；升降装置包括支撑台，所述支撑台的内部滑动连接有滑杆。

3、优选的，所述升降装置包括矩形箱，所述矩形箱的内部表面上固定连接有电机b，所述电机b的固定输出轴上固定连接有电动伸缩杆，所述电动伸缩杆远离电机b的一端固定连接有滑板，所述滑板的两端贯穿有长杆，且和滑板滑动连接，所述长杆的两端固定连接有固定板，所述滑板靠近长杆的一侧铰接有长板a，所述长板a远离滑板的一端铰接有支撑板a，所述长板a的中间铰接有长板b，所述长板b的一端铰接有支撑板b，所述支撑板a的顶部固定连接有支撑台。

4、优选的，所述滑板的数量有两个，且一个设置在矩形箱内部底部表面上，另一个设置在支撑台靠近矩形箱一面的表面上，所述滑板靠近长杆的一侧开设有凹槽 ，所述凹槽上设置有插销，所述长板a的一端铰接在滑板一侧开设的凹槽设置的插销圆周面上，所述长板a的两端分别铰接有滑板和支撑板a，所述支撑板a的顶部固定连接有支撑台，所述长板b的一端铰接有支撑板b，另一端铰接在设置在支撑台靠近矩形箱一面的表面上，所述支撑板b的底部固定连接在矩形箱内部底部表面上，所述长板a和长板b的中间连接处通过插销铰接，所述支撑台的表面开设有两个滑槽。

5、优选的，所述夹持装置还包括支撑座，所述支撑座的内部贯穿有转板，且和支撑座转动连接，所述转板的圆周面上铰接有连接板，所述连接板远离转板的一端固定连接有滑块，所述滑块的内部贯穿有滑杆，所述滑块远离连接板的一端固定连接有夹板，所述支撑座的一端固定连接有支撑杆。

6、优选的，所述支撑座的表面开设的两个凹槽，所述转板的圆周面转动贯穿过支撑座表面开设的凹槽上，所述连接板的数量有两个，且通过转板铰接在支撑座开设的两个凹槽上。

7、优选的，所述连接板和滑块的连接处通过滑杆铰接，所述滑杆的两端滑动连接在支撑台表面开设的滑槽上，所述夹板的底部设置在支撑台表面上，所述夹板的数量有两个，所述支撑杆远离支撑座的一端固定连接在矩形箱内部一侧的表面上。

8、优选的，所述壳体和燃烧头的连接处设置有法兰盘，所述法兰盘的表面上开设的有若干个安装槽，所述壳体的底部设置在支撑台的表面上。

9、本实用新型的技术效果和优点：

10、与现有技术相比，该一种便于安装的低氮燃烧器壳体通过开启固定安装于矩形箱内部表面的电机b，从而使电机b的输出轴驱动与之固定连接的电动伸缩杆进行轴向伸缩运动，这导致其在安装调试或维护时，难以快速精准地对中锅炉接口，严重依赖吊装设备和人工调整，不仅增加了安装复杂度与时间成本，也容易因对中偏差影响燃烧效率与氮氧化物控制效果的问题。

11、与现有技术相比，该一种便于安装的低氮燃烧器壳体通过支撑杆一端固定连接于矩形箱内部一侧表面，另一端与支撑座固定连接，从而使支撑座保持固定不动，进而当支撑台上升时，确保夹持过程的稳定性，进而当夹板内侧表面与壳体底部基座两侧完全接触时，从而牢固固定壳体，防止其在工作过程中产生位移或振动，进而实现快速、可靠的夹持固定，大大提高了安装效率。

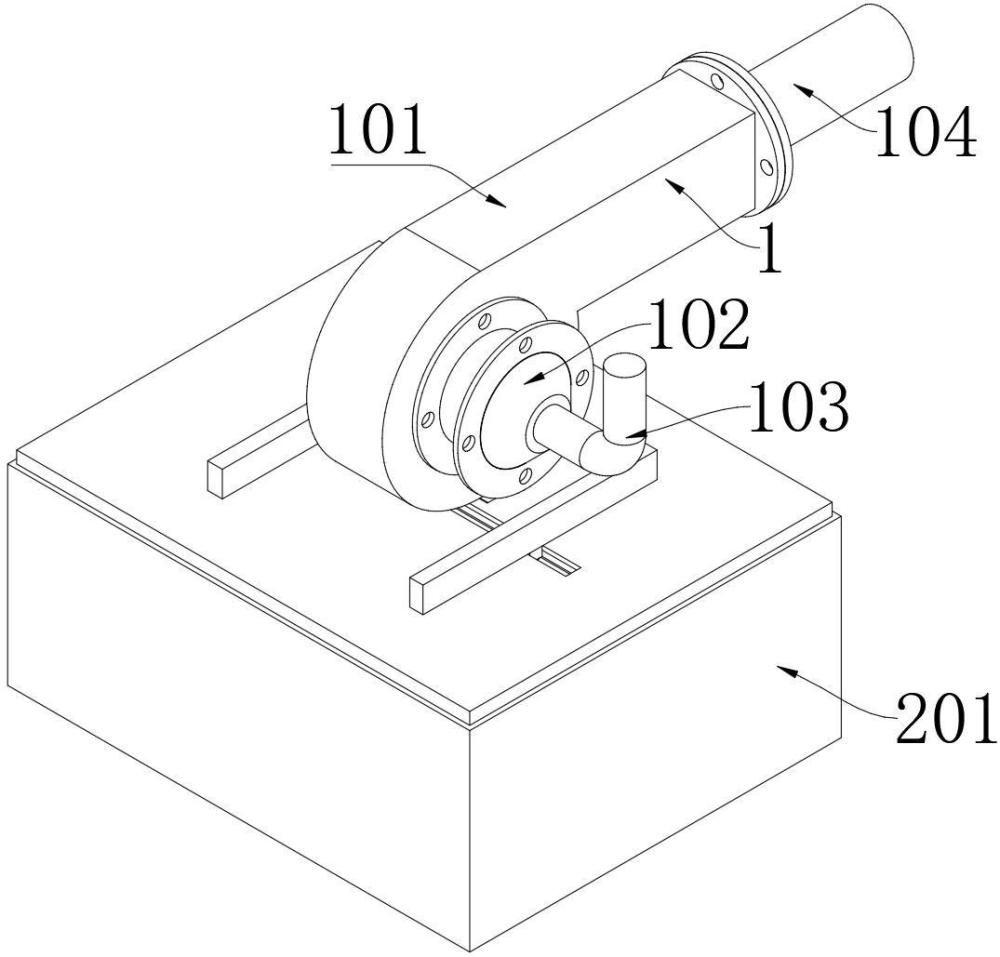

1.一种便于安装的低氮燃烧器壳体，包括工业燃烧装置（1），其特征在于：所述工业燃烧装置（1）包括壳体（101），所述壳体（101）的一侧固定连接有电机a（102），所述电机a（102）的固定输出轴上固定连接有连接管（103），所述壳体（101）远离电机a（102）的一端固定连接有燃烧头（104）；

2.根据权利要求1所述的一种便于安装的低氮燃烧器壳体，其特征在于：所述升降装置（2）包括矩形箱（201），所述矩形箱（201）的内部表面上固定连接有电机b（202），所述电机b（202）的固定输出轴上固定连接有电动伸缩杆（203），所述电动伸缩杆（203）远离电机b（202）的一端固定连接有滑板（204），所述滑板（204）的两端贯穿有长杆（205），且和滑板（204）滑动连接，所述长杆（205）的两端固定连接有固定板（206），所述滑板（204）靠近长杆（205）的一侧铰接有长板a（207），所述长板a（207）远离滑板（204）的一端铰接有支撑板a（208），所述长板a（207）的中间铰接有长板b（209），所述长板b（209）的一端铰接有支撑板b（210），所述支撑板a（208）的顶部固定连接有支撑台（211）。

3.根据权利要求2所述的一种便于安装的低氮燃烧器壳体，其特征在于：所述滑板（204）的数量有两个，且一个设置在矩形箱（201）内部底部表面上，另一个设置在支撑台（211）靠近矩形箱（201）一面的表面上，所述滑板（204）靠近长杆（205）的一侧开设有凹槽 ，所述凹槽上设置有插销，所述长板a（207）的一端铰接在滑板（204）一侧开设的凹槽设置的插销圆周面上，所述长板a（207）的两端分别铰接有滑板（204）和支撑板a（208），所述支撑板a（208）的顶部固定连接有支撑台（211），所述长板b（209）的一端铰接有支撑板b（210），另一端铰接在设置在支撑台（211）靠近矩形箱（201）一面的表面上，所述支撑板b（210）的底部固定连接在矩形箱（201）内部底部表面上，所述长板a（207）和长板b（209）的中间连接处通过插销铰接，所述支撑台（211）的表面开设有两个滑槽。

4.根据权利要求1所述的一种便于安装的低氮燃烧器壳体，其特征在于：所述夹持装置（3）还包括支撑座（301），所述支撑座（301）的内部贯穿有转板（302），且和支撑座（301）转动连接，所述转板（302）的圆周面上铰接有连接板（303），所述连接板（303）远离转板（302）的一端固定连接有滑块（304），所述滑块（304）的内部贯穿有滑杆（305），所述滑块（304）远离连接板（303）的一端固定连接有夹板（306），所述支撑座（301）的一端固定连接有支撑杆（307）。

5.根据权利要求4所述的一种便于安装的低氮燃烧器壳体，其特征在于：所述支撑座（301）的表面开设的两个凹槽，所述转板（302）的圆周面转动贯穿过支撑座（301）表面开设的凹槽上，所述连接板（303）的数量有两个，且通过转板（302）铰接在支撑座（301）开设的两个凹槽上。

6.根据权利要求4所述的一种便于安装的低氮燃烧器壳体，其特征在于：所述连接板（303）和滑块（304）的连接处通过滑杆（305）铰接，所述滑杆（305）的两端滑动连接在支撑台（211）表面开设的滑槽上，所述夹板（306）的底部设置在支撑台（211）表面上，所述夹板（306）的数量有两个，所述支撑杆（307）远离支撑座（301）的一端固定连接在矩形箱（201）内部一侧的表面上。

7.根据权利要求1所述的一种便于安装的低氮燃烧器壳体，其特征在于：所述壳体（101）和燃烧头（104）的连接处设置有法兰盘，所述法兰盘的表面上开设的有若干个安装槽，所述壳体（101）的底部设置在支撑台（211）的表面上。
