一种放空装置的制作方法
本技术属于废气净化,具体地,涉及一种放空装置。
背景技术:
1、由于天然气的主要成分是甲烷,甲烷是一种活跃的温室气体,若是甲烷直接排放到空气中会对环境造成污染,所以通常都会经过天然气放空罐处理,将天然气点燃,使天然气燃烧生产二氧化碳和水。采用天然气放空罐处理天然气,通常需人工用竹竿或魔术弹点火,操作不便利且安全风险大,也存在其他点火方式,可能会由于流量控制不佳导致闪燃,造成极大的安全风险。
技术实现思路
1、本实用新型的一个目的在于提出一种放空装置,以避免在点火时出现闪燃,提高点火安全性,同时能够提高放喷效率。

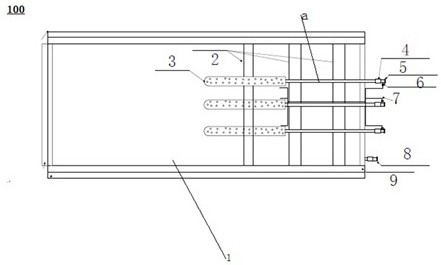

2、根据本实用新型,提供了一种放空装置,包括:放空罐、设置于所述放空罐内的多个燃烧器、第一端与所述燃烧器连接的放空管、以及设置于所述放空管上的第一控制阀,所述放空管的第二端连接至气源,所述放空管在所述第一控制阀与气源之间的管段通过旁通管道连接至任一所述燃烧器,所述旁通管道的直径小于所述放空管的直径,所述旁通管道在靠近所述放空管处设置有第二控制阀。
3、在一个优选的实施例中,所述放空罐的内部固定设置有支撑架,所述燃烧器固定设置在所述支撑架上。
4、在一个优选的实施例中,所述旁通管道和所述放空管均固定设置于所述支撑架上。
5、在一个优选的实施例中,包括:并排设置于所述支撑架上的三个所述燃烧器。
6、在一个优选的实施例中,所述放空罐的外周设置有挡板。
7、在一个优选的实施例中,所述挡板通过合页固定于所述放空罐的外周。
8、在一个优选的实施例中,所述挡板采用钢材料制成。
9、在一个优选的实施例中,所述放空罐在靠近其底部处设置有连通口,所述连通口内设置有用于快速连接至水车的短接管线,所述短接管线上设置有控制阀。
10、在一个优选的实施例中,所述放空管的直径为75mm,所述旁通管道的直径为20mm。
11、在一个优选的实施例中,所述放空管在所述第一控制阀与所述燃烧器之间的管段上设置有阻火器。
12、本实用新型至少具有以下技术效果:
13、根据本实用新型。提供了放空罐、设置于放空罐内的多个燃烧器、第一端与燃烧器连接的放空管、以及设置于放空管上的第一控制阀。放空管的第二端连接至气源,放空管在第一控制阀与气源之间的管段通过旁通管道连接至任一燃烧器,旁通管道的直径小于放空管的直径,旁通管道在靠近放空管处设置有第二控制阀。由于旁通管道的直径小于放空管的直径,天然气先经由直径较小的旁通管道流通至燃烧器并通过点火燃烧,从而避免在点火时出现闪燃,提高点火安全性。然后再通过直径较大的放空管流通至燃烧器,从而能够提高放喷效率。
1.一种放空装置,其特征在于,包括:放空罐、设置于所述放空罐内的多个燃烧器、第一端与所述燃烧器连接的放空管、以及设置于所述放空管上的第一控制阀,所述放空管的第二端连接至气源,所述放空管在所述第一控制阀与气源之间的管段通过旁通管道连接至任一所述燃烧器,所述旁通管道的直径小于所述放空管的直径,所述旁通管道在靠近所述放空管处设置有第二控制阀。
2.根据权利要求1所述的放空装置,其特征在于,所述放空罐的内部固定设置有支撑架,所述燃烧器固定设置在所述支撑架上。
3.根据权利要求2所述的放空装置,其特征在于,所述旁通管道和所述放空管均固定设置于所述支撑架上。
4.根据权利要求2所述的放空装置,其特征在于,包括:并排设置于所述支撑架上的三个所述燃烧器。
5.根据权利要求1所述的放空装置,其特征在于,所述放空罐的外周设置有挡板。
6.根据权利要求5所述的放空装置,其特征在于,所述挡板通过合页固定于所述放空罐的外周。
7.根据权利要求5所述的放空装置,其特征在于,所述挡板采用钢材料制成。
8.根据权利要求1或2所述的放空装置,其特征在于,所述放空罐在靠近其底部处设置有连通口,所述连通口内设置有用于快速连接至水车的短接管线,所述短接管线上设置有控制阀。
9.根据权利要求1或2所述的放空装置,其特征在于,所述放空管的直径为75mm,所述旁通管道的直径为20mm。
10.根据权利要求9所述的放空装置,其特征在于,所述放空管在所述第一控制阀与所述燃烧器之间的管段上设置有阻火器。
