耐化学品的可反应性固化的胶粘剂和胶带的制作方法

本发明涉及可反应性固化的胶粘剂组合物、包含可反应性固化的胶粘剂组合物的可反应性固化的胶带、和相应的胶粘剂组合物和胶带用于粘合两个或更多个部件的用途。

背景技术：

1、单独元件的接合是制造的核心工艺之一。除其它方法例如焊接和钎焊外，粘合，即使用胶粘剂的接合，如今具有特别重要的意义。在此，所谓的胶带是使用例如从管中施加的无定形胶粘剂的替代方案。在日常生活中特别熟悉的是压敏胶带，其中胶粘作用由在典型环境条件下持久地具有胶粘性且能够粘合的压敏胶粘剂组合物提供。相应的压敏胶带可通过压力施加至基材并保持粘附于其上，但之后可再次以或多或少无残留的方式移除。

2、然而，进一步类型的胶带也具有非常重要的意义，尤其是用于工业制造。在这些胶带中，在一些情况下也称为反应性(压敏)胶带，使用可反应性固化的胶粘剂组合物，有时也称为反应性胶粘剂组合物。相应的可固化胶粘剂组合物/反应性胶粘剂组合物在旨在用于施加的状态下尚未达到其最大交联度，并且可通过外部影响，通过引发反应性胶粘剂组合物中的聚合并由此提高交联度而固化。该过程改变了现已经固化的胶粘剂组合物的力学性能，特别是提高了粘度、表面硬度和强度。

3、反应性胶粘剂组合物在现有技术中是已知的，并且从化学观点来看可具有非常不同的组成。这些反应性胶粘剂组合物的共同之处在于，交联反应可由外部影响因素触发，例如通过供应能量，尤其是通过温度、等离子体或辐射固化，和/或与促进聚合的物质接触，例如湿气固化胶粘剂组合物的情况。

4、包含可阳离子固化环氧组分的组合物是具有特别重要的工业意义的反应性胶粘剂组合物类型。由于这些反应性胶粘剂组合物的操作和使用性能以及可实现的胶粘性能，这些胶带被认为对于广泛的工业应用特别有利。具有包含可阳离子固化环氧组分的反应性胶粘剂组合物的压敏胶带特别有利，因为其可比液体胶粘剂更容易地且以更高的位置精度施加。此外，这些反应性胶粘剂组合物在固化后可用作结构胶粘剂或半结构胶粘剂。根据din en 923: 2006-01，结构胶粘剂是形成胶粘接合的胶粘剂，所述胶粘接合能够在规定的相对长的时间段内在结构中维持规定的强度(根据astm定义：“用于在暴露于所涉及结构的典型使用环境的被粘物之间传递所需载荷的胶粘剂”)。因此，其为用于可承受高化学和物理应力且在经固化状态下有助于增强胶带的粘合的胶粘剂。

5、反应性压敏胶带是本领域技术人员公知的。例如，wo 2023/274875 a1公开了包含膜、第一外部反应性胶粘剂组合物和第二外部反应性胶粘剂组合物的反应性胶带，其中反应性胶粘剂组合物中的至少一种包含反应性组分诸如环氧树脂、光引发剂、一种或多种发泡剂、和大于60.0重量%的聚合物，并且其中反应性胶粘剂组合物已经发泡。在这些胶带的情况下，通过使用与发泡的胶粘剂组合物组合的膜来改善可模切性。

6、us 10 676 655 b2公开了可固化压敏胶粘剂，其在固化时提供半结构或结构胶粘剂，其具有改善的冷流性能和优异的粘附性能，并且其包含a)四氢糠基(甲基)丙烯酸酯共聚物，b)环氧树脂，c)聚醚多元醇，d)羟基官能成膜聚合物，和(e)阳离子光引发剂。

7、wo 2017/174303 a1描述了压敏胶带，其包含辐射可活化的可聚合组合物，其又包含：

8、a 5至60重量份的至少一种成膜剂组分；

9、b 40至95重量份的至少一种环氧组分；

10、c 0.1至10重量份的至少一种光引发剂，和

11、d 任选的0.1至200重量份的至少一种添加剂，

12、在各自情况下基于辐射可活化的可聚合组合物，其中组分a和b的重量份合计为100，并且其特征在于成膜剂组分a包含至少一种聚氨酯聚合物。该辐射可活化的可聚合组合物应具有至少一分钟的足够的开放时间，并且在辐射活化后应表示令人满意的暗反应和在钢上的至少2 mpa的良好的最终粘合强度。

13、ep 3091059 a1公开了压敏胶带，其包含(半)结构胶粘剂组合物，该组合物包含至少一种聚合物、任选的胶粘剂树脂、至少一种反应性树脂，其中胶粘剂组合物包含每100份聚合物和胶粘剂树脂至少104份的至少一种反应性树脂，和至少一种引发剂和/或固化剂和/或促进剂，其中胶带在固化后表示比现有技术的其它胶带/胶粘剂组合物显著更高的剪切强度。

技术实现思路

1、这些反应性胶粘剂组合物和包含反应性胶粘剂组合物的压敏胶带特别适用于微型化应用，例如电子工业中所需的应用。在此，越来越重要的是以高精度和高度节省空间的方式实现部件之间的连接。此外，由于全球对通信和消费电子产品的需求持续相当大，对装置效率的要求也不断提高，因此所使用的胶带在其性能方面也不断面临新的、或至少不断提高的要求。特别是，例如由于诸如智能手表的佩戴在身体上的电子装置(所谓的可穿戴设备)的发展，其中所使用的粘合除了具有高粘合强度(如对(半)结构胶粘剂所期望的)之外，还具有对各种化学品(诸如例如汗液、皮肤油脂或皮脂、防晒霜或美容护肤产品)的高耐受性，正变得越来越重要。通过经固化的压敏胶带即使在各种介质中长期储存后仍具有可接受的粘合强度且理想地仅损失很少的粘合强度或完全不损失粘合强度，来模拟该对化学品的耐受性(耐化学品性)。其它电子装置诸如智能手机、平板电脑、笔记本电脑、照相机、摄像机、键盘和触摸板也越来越多地满足类似要求。

2、虽然从以上公开内容已知的胶粘剂组合物在经固化状态下具有足够高的粘合强度，但是其对化学品的耐受性(耐化学品性)仅是有限的，导致胶粘接合与化学品接触后粘合强度降低。

3、因此，本发明的目的是消除或至少减少上述现有技术的缺点。

4、本发明的特别目的是提供可反应性固化的胶粘剂组合物和可反应性固化的胶带，其具有改善的耐化学品性，例如对汗液、皮肤油脂或皮脂、防晒霜或美容护肤产品以及对异丙醇/水混合物的耐受性。该改善应特别反映在与化学品、特别是所提及的化学品接触后的粘合强度中。

5、同时，在与化学品接触之前的(最终)粘合强度、可模切性和任选地且优选地初始压敏胶粘性应至少保持在相同水平。

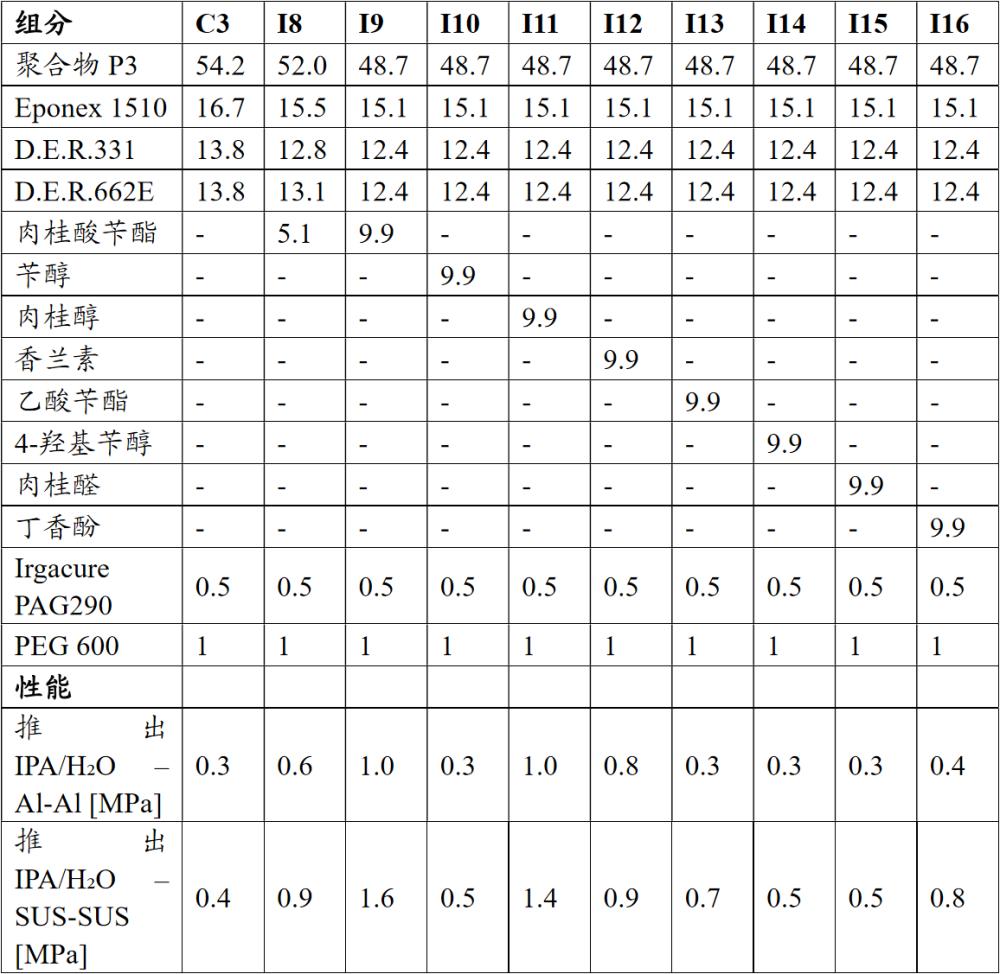

6、在胶带的开发中，通常选择7:3的异丙醇/水混合物来优化胶粘剂组合物对极性溶剂的耐化学品性。因此，对该混合物的耐受性是在测试全范围的其它不同化学品之前必须通过的关键测试。因此，改善的耐化学品性应特别针对7:3的异丙醇/水混合物来说明。

7、本发明的进一步目的是提供可反应性固化的胶粘剂组合物和可反应性固化的胶带，其除了具有足够的或改善的耐化学品性外，还具有高的或改善的粘合强度，尤其是在经固化状态下。

8、这些目的通过根据权利要求1的可反应性固化的胶粘剂组合物和通过本发明的可反应性固化的胶带来实现。本发明还提供使用本发明的可反应性固化的胶粘剂组合物或本发明的可反应性固化的胶带来粘合两个基材的工艺。

9、本发明还提供本发明的可反应性固化的胶粘剂组合物或本发明的可反应性固化的胶带在电子、光学或精密机械装置的生产中作为胶粘剂的用途。
