一种户外输配电设备防藤蔓攀附的复合涂料及其制备方法和应用与流程

本发明涉及功能材料领域，尤其涉及一种户外输配电设备防藤蔓攀附的复合涂料及其制备方法和应用。

背景技术：

1、户外输配电设备，特别是电杆拉线等长期暴露于农田、山林、道路沿线等户外环境，在长期服役过程中，爬山虎、葛藤、牵牛花、络石等藤本植物容易沿拉线攀援生长并逐渐缠绕。随着藤蔓不断生长，容易影响拉线的日常巡检与维护，并可能对拉线的长期使用状态产生影响，因此需要采取相应措施对拉线进行防护。

2、目前，针对拉线藤蔓攀附问题，通常采用人工清理、定期喷施除草剂、设置物理防护构件等方式进行治理。其中，人工清理需要周期性实施，维护工作量较大；化学除草方式需要重复施药，持续效果有限；物理护套、防攀构件等方案安装较为繁琐，且易造成额外的重量负荷，难以兼顾施工便利性和长期防护需求。

3、现有涂料体系主要用于提供防腐、装饰或提高耐候性，对于植物攀附行为缺少针对性的调控作用。在实际应用过程中，普通涂层表面对植物卷须、吸盘等攀附结构的阻隔能力有限，难以有效降低植物在构件表面的附着和持续生长。因此，现有涂料体系难以满足户外设施长期抑制植物攀附的应用需求。

4、因此，如何开发一种防藤蔓攀附、同时耐受户外复杂环境条件的涂料，以降低户外输配电设备的长期维护成本，是本领域亟待解决的重要问题。

技术实现思路

1、本发明提供一种户外输配电设备防藤蔓攀附的复合涂料，能够防藤蔓攀附、同时耐受户外复杂环境条件，降低长期维护成本。

2、本发明提供一种户外输配电设备防藤蔓攀附的复合涂料的制备方法，通过该方法得到的复合涂料能够防藤蔓攀附、同时耐受户外复杂环境条件，降低长期维护成本。

3、本发明提供一种户外输配电设备，能够在户外复杂环境条件下，长期防藤蔓攀附，降低维护成本。

4、第一方面，本发明提供一种户外输配电设备防藤蔓攀附的复合涂料，包括涂料基体和分散在所述涂料基体中的植物抑制助剂；

5、所述植物抑制助剂包括三氯吡氧乙酸酯、草甘膦异丙胺盐、苯扎氯铵、双癸基二甲基氯化铵中的至少一种。

6、在一个可能的实施例中，三氯吡氧乙酸酯在所述复合涂料中的质量占比为0.1-5%；

7、在一个可能的实施例中，草甘膦异丙胺盐在所述复合涂料中的质量占比为0.2-6%；

8、在一个可能的实施例中，苯扎氯铵、双癸基二甲基氯化铵合计在所述复合涂料中的质量占比为0-5%。

9、在一个可能的实施例中，所述涂料基体包括丙烯酸涂料、乳胶涂料、醇酸涂料、环氧涂料、聚氨酯涂料中的至少一种。

10、在一个可能的实施例中，还包括蓄光颜料，所述蓄光颜料包括铝酸锶铕长余辉颜料、铝酸钙铕长余辉颜料、硅酸盐基长余辉颜料、硫化锌铜长余辉颜料中的至少一种；所述蓄光颜料在所述复合涂料中的质量占比为5-20%。

11、在一个可能的实施例中，还包括微胶囊缓蚀剂，所述微胶囊缓蚀剂包括聚脲包覆苯并三氮唑微胶囊、三聚氰胺-甲醛包覆油酸咪唑啉微胶囊、壳聚糖包覆钨酸钠微胶囊、环氧树脂包覆有机硅缓蚀剂微胶囊中的至少一种，所述微胶囊缓蚀剂在所述复合涂料中的质量占比为1-8%。

12、在一个可能的实施例中，还包括非离子表面活性剂，所述非离子表面活性剂包括脂肪醇聚氧乙烯醚、烷基酚聚氧乙烯醚、聚氧乙烯失水山梨醇脂肪酸酯中的至少一种，所述非离子表面活性剂在所述复合涂料中的质量占比为0.1-3%。

13、第二方面，本发明提供一种本发明第一方面任一项所述复合涂料的制备方法，将包括所述涂料基体和所述植物抑制助剂的混合原料进行分散处理，得到所述复合涂料。

14、在一个可能的实施例中，所述混合原料还包括分散助剂，所述分散助剂包括二甲苯、水、n,n-二甲基甲酰胺、丁醇、非离子表面活性剂中的至少一种，所述分散助剂的质量分数是所述涂料基体的2-15%。

15、第三方面，本发明提供一种户外输配电设备，包括设备主体和设置在所述设备主体的表面的防护层；所述防护层包括本发明第一方面任一项所述复合涂料、或本发明第二方面任一项所述方法得到的所述复合涂料。

16、在一个可能的实施例中，所述防护层包括层叠设置的防腐层和植物抑制层；所述植物抑制层包括本发明第一方面任一项所述复合涂料、或本发明第二方面任一项所述方法得到的所述复合涂料；

17、所述防腐层位于所述设备主体的表面和所述植物抑制层之间；

18、所述防腐层包括防腐层涂料基体和分散在所述防腐层涂料基体中的防腐助剂，防腐助剂在所述防腐层中的质量占比为2-10%；

19、所述防腐助剂包括环氧改性硅烷树脂、环氧改性有机硅树脂、硅烷改性树脂中的至少一种。

20、在一个可能的实施例中，所述防护层还包括过渡层，所述过渡层位于所述防腐层和所述植物抑制层之间；

21、所述过渡层包括过渡层涂料基体和分散在所述过渡层涂料基体中的表面能助剂，所述表面能助剂在所述过渡层中的质量占比为5-15%；

22、所述表面能助剂包括纳米二氧化硅、氟化蜡复合微粉中的至少一种。

23、在一个可能的实施例中，所述防腐层涂料基体、所述过渡层涂料基体分别独立包括丙烯酸涂料、乳胶涂料、醇酸涂料、环氧涂料、聚氨酯涂料中的至少一种。

24、在一个可能的实施例中，所述防腐层的干膜厚度为30-100μm；所述过渡层的干膜厚度为10-50μm；所述植物抑制层的干膜厚度为50-150μm。

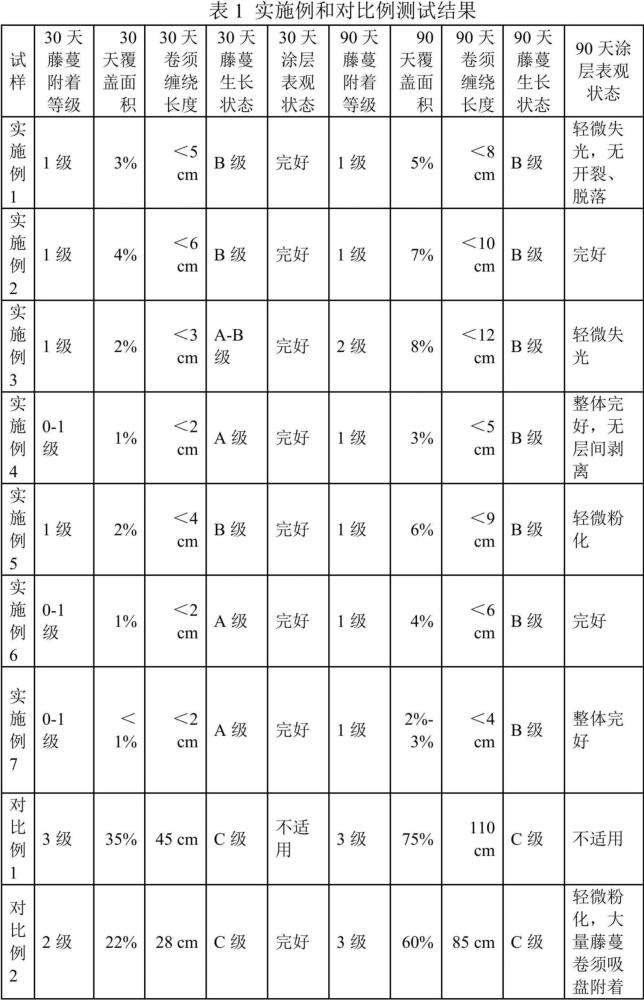

25、一种户外输配电设备防藤蔓攀附的复合涂料及其制备方法和应用，通过将植物抑制助剂分散于涂料基体中，制备具有防藤蔓攀附功能的复合涂料。在涂覆于输配电设备表面后，涂料基体能够形成连续致密的保护膜，当藤蔓植物接触或攀附于涂层表面时，植物抑制助剂能够通过抑制植物细胞生长、干扰植物代谢过程以及降低植物附着活性等方式，阻止藤蔓在输配电设备表面定植，减少输配电设备因藤蔓攀附导致的巡检和维护频次，降低长期运行维护成本。

1.一种户外输配电设备防藤蔓攀附的复合涂料，其特征在于，包括涂料基体和分散在所述涂料基体中的植物抑制助剂；

2.根据权利要求1所述的复合涂料，其特征在于，

3.根据权利要求1或2所述的复合涂料，其特征在于，所述涂料基体包括丙烯酸涂料、乳胶涂料、醇酸涂料、环氧涂料、聚氨酯涂料中的至少一种；和/或，

4.根据权利要求1-3任一项所述的复合涂料，其特征在于，还包括微胶囊缓蚀剂，所述微胶囊缓蚀剂包括聚脲包覆苯并三氮唑微胶囊、三聚氰胺-甲醛包覆油酸咪唑啉微胶囊、壳聚糖包覆钨酸钠微胶囊、环氧树脂包覆有机硅缓蚀剂微胶囊中的至少一种，所述微胶囊缓蚀剂在所述复合涂料中的质量占比为1-8%；和/或，

5.一种权利要求1-4任一项所述复合涂料的制备方法，其特征在于，将包括所述涂料基体和所述植物抑制助剂的混合原料进行分散处理，得到所述复合涂料。

6.根据权利要求5所述的方法，其特征在于，所述混合原料还包括分散助剂，所述分散助剂包括二甲苯、水、n,n-二甲基甲酰胺、丁醇、非离子表面活性剂中的至少一种，所述分散助剂的质量分数是所述涂料基体的2-15%。

7.一种户外输配电设备，其特征在于，包括设备主体，和设置在所述设备主体的表面的防护层；

8.根据权利要求7所述的户外输配电设备，其特征在于，所述防护层包括层叠设置的防腐层和植物抑制层；

9.根据权利要求8所述的户外输配电设备，其特征在于，所述防护层还包括过渡层，所述过渡层位于所述防腐层和所述植物抑制层之间；

10.根据权利要求9所述的户外输配电设备，其特征在于，
