一种钟表的日期和星期的切换机构的制作方法
本技术涉及钟表制造，尤其是一种钟表的日期和星期的切换机构。
背景技术：
1、在现有的钟表制造技术领域，如手表制造，为了实现更多功能，除了能指示时间外，还希望能指示日期，有的还需要同时指示日期和星期几，为了实现这些功能，就需要在钟表上设置日历环和周历盘，并随着时间节点及时转动日历环或周历盘来切换日历环和周历盘的指示位置。
2、为了实现换日和换周功能，如2023年07月07日就公开一项专利号为zl202320984609.1、名称为“一种日历、周历快拨表机芯”的中国实用新型专利，其包括主夹板(1)、双历夹板(2)、安装在所述主夹板(1)上的柄轴(11)以及设置在所述柄轴(11)上的离合轮(12)，所述双历夹板(2)固定于所述主夹板(1)上侧，所述双历夹板(2)上转动设置有日历环(21)和周历盘(22)，所述主夹板(1)上设置有驱动所述日历环(21)转动的换日机构(3)以及用于驱动所述周历盘(22)转动的换周机构(4)；所述换日机构(3)包括日快拨轮(31)、日快拨爪(32)以及用于将所述离合轮(12)动力传递给所述日快拨轮(31)的日快拨部件，所述日快拨轮(31)转动设置于所述主夹板(1)上，所述日快拨爪(32)同轴固定于所述日快拨轮(31)上侧；所述日历环(21)的内侧壁上设置有向内凸出的换日凸起(211)，所述换日凸起(211)对应最大月份的天数设置多个并沿所述日历环(21)的圆周方向均匀分布；所述日快拨爪(32)的周侧设置有拨日凸起(321)，所述拨日凸起(321)与所述换日凸起(211)啮合；所述换周机构(4)包括周快拨部件以及用于带动所述周历盘(22)转动的周快拨轮(42)，所述周快拨轮(42)转动设置于所述主夹板(1)的中心处；所述主夹板(1)上对应所述日快拨轮(31)的位置开设有跨轮槽(411)，所述日快拨轮(31)的转轴滑插于所述跨轮槽(411)内并沿所述跨轮槽(411)靠近或者远离所述周快拨轮(42)；所述主夹板(1)上设置有推动所述日快拨轮(31)远离所述周快拨轮(42)一侧的弹性件，所述周快拨部件位于所述周快拨轮(42)和所述日快拨轮(31)之间；当所述日快拨轮(31)滑动至靠近所述周快拨轮(42)的一侧时，所述日快拨轮(31)与所述周快拨部件将动力传输给所述周快拨轮(42)。这种机芯通过设置换日机构来实现日期的转换，通过设置换周机构来实现星期几的转换，但是结构较为复杂，动作可靠性会降低。
技术实现思路
1、本实用新型要解决的技术问题是提供一种钟表的日期和星期的切换机构，其结构简单，日期和星期的切换动作可靠。

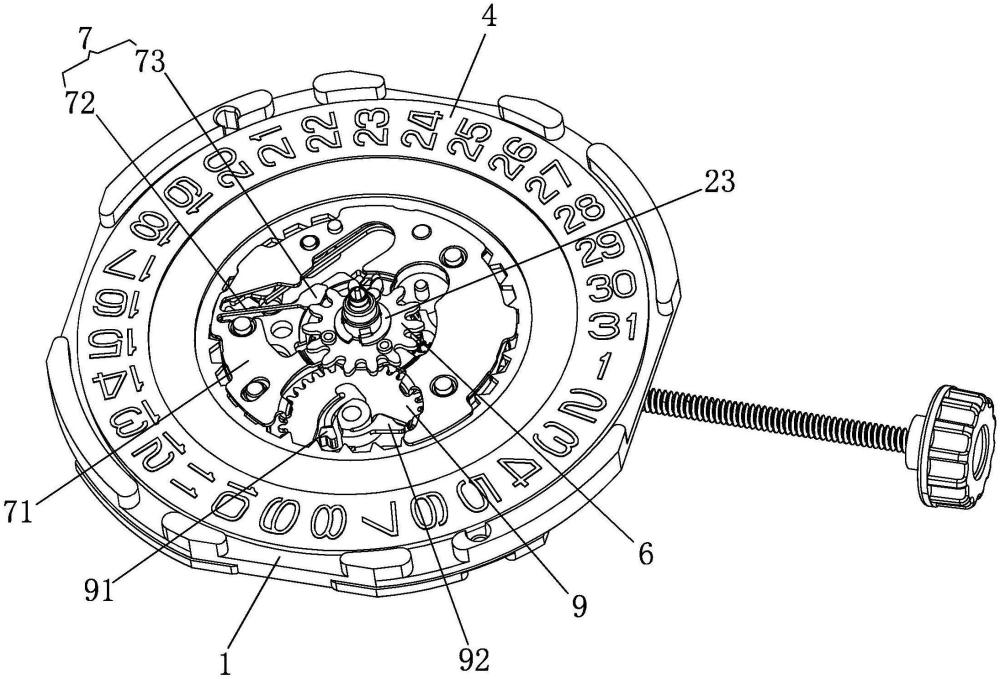

2、为达到上述目的，本实用新型的技术方案是：一种钟表的日期和星期的切换机构，包括主夹板，主夹板上枢接有时轮管，时轮管固连有时轮齿轮，时轮齿轮通过钟表的传动系带动旋转，主夹板上安装有可转动的日历环，日历环内周边间隔设有多个拨动齿，主夹板上装有第一定位件，第一定位件通过弹力作用卡在一对相邻所述拨动齿之间的凹槽上对日历环进行定位，时轮管上还固连有驱动齿轮，驱动齿轮的中心轴线与时轮齿轮中心轴线相重叠；时轮管上套接有周历齿轮，周历齿轮可与时轮管相对转动，主夹板上装有第二定位件，一周历盘套在时轮管上并与周历齿轮固连，第二定位件通过弹力作用卡在周历齿轮齿槽上对周历盘进行定位；
3、主夹板上枢接一切换齿轮，切换齿轮与驱动齿轮相啮合，切换齿轮上设有日历拨动爪和周历拨动爪，日历拨动爪和周历拨动爪上下位置相互错开，随着切换齿轮转动，日历拨动爪间歇驱动所述拨动齿使得日历环转动变换位置，周历拨动爪间歇驱动所述周历齿轮转动使得周历盘跟随转动变换位置。
4、进一步改进，所述切换齿轮为圆柱齿轮，所述日历拨动爪为自切换齿轮端面向上延伸形成且具有弹性，所述切换齿轮端面中间向上延伸一凸柱，所述周历拨动爪为凸柱外表面向外延伸形成。以便于制造，进一步优选切换齿轮由塑料注塑形成。
5、进一步改进，所述周历齿轮为带有14个齿的圆柱齿轮，所述周历盘上端面间隔等分标注有双语言的星期一、星期二、星期三、星期四、星期五、星期六、星期日，所述周历拨动爪驱动所述周历齿轮一次转动能使周历齿轮转动两个齿位。
6、进一步改进，所述周历齿轮的端面上设有多个连接柱，周历盘上设有多个连接孔，每个连接孔与一个所述连接柱形成紧配合使得周历盘固连在所述周历齿轮上。以便于安装。
7、优选所述时轮管与时轮齿轮和驱动齿轮连成一体。进一步优选所述时轮管与时轮齿轮和驱动齿轮由塑料注塑形成。
8、进一步改进，所述第一定位件一端枢接在主夹板上，第一定位件另一端卡住一对相邻所述拨动齿之间的凹槽，一弹性件一部分卡在主夹板的卡槽上，弹性件另一部分与第一定位件另一端一侧相抵靠以驱使第一定位件另一端卡住一对相邻所述拨动齿之间的凹槽。
9、进一步改进，所述主夹板上固连一限位板，自上而下看，限位板部分与日历环相重叠，限位板限制日历环脱离主夹板；所述第二定位件包括一长条部和一定位部，长条部具有弹性，长条部一端连接定位部、另一端连接限位板内侧，定位部通过长条部产生的弹力作用卡在周历齿轮齿槽上对周历盘进行定位。
10、优选所述切换齿轮中心轴线与时轮管中心轴线的距离为3.9mm-4.1mm。
11、进一步改进，所述驱动齿轮处于时轮齿轮的上面，周历齿轮处于所述驱动齿轮上面，所述时轮管外周面上设有多个限位凸部，时轮管在多个限位凸部与周历齿轮之间还卡有限位卡圈，限位卡圈限制周历齿轮脱离时轮管。
12、再进一步，所述驱动齿轮上端面还设有多个向上延伸支撑凸部，周历齿轮下端面抵在多个支撑凸部上。
13、本实用新型通过在主夹板上枢接一切换齿轮，在时轮管上固连驱动齿轮，然后切换齿轮与驱动齿轮相啮合；同时时轮管套有周历齿轮，周历齿轮可与时轮管相对转动；周历盘套在时轮管上并与周历齿轮固连，主夹板上安装有可转动的日历环，日历环内周边间隔设有多个拨动齿；而切换齿轮上设有日历拨动爪和周历拨动爪，日历拨动爪和周历拨动爪上下位置相互错开，随着切换齿轮转动，日历拨动爪间歇驱动所述拨动齿使得日历环转动变换位置，周历拨动爪间歇驱动所述周历齿轮转动使得周历盘跟随转动变换位置。这样通过一个切换齿轮转动就能实现换日和换星期几功能，无需单独设置换日机构和换周机构，整体结构简单，便于钟表零部件的结构布置，日期和星期的切换动作较为可靠。
1.一种钟表的日期和星期的切换机构，包括主夹板，主夹板上枢接有时轮管，时轮管固连有时轮齿轮，时轮齿轮通过钟表的传动系带动旋转，主夹板上安装有可转动的日历环，日历环内周边间隔设有多个拨动齿，主夹板上装有第一定位件，第一定位件通过弹力作用卡在一对相邻所述拨动齿之间的凹槽上对日历环进行定位，其特征在于：
2.根据权利要求1所述的一种钟表的日期和星期的切换机构，其特征在于：所述切换齿轮为圆柱齿轮，所述日历拨动爪为自切换齿轮端面向上延伸形成且具有弹性，所述切换齿轮端面中间向上延伸一凸柱，所述周历拨动爪为凸柱外表面向外延伸形成。
3.根据权利要求1所述的一种钟表的日期和星期的切换机构，其特征在于：所述周历齿轮为带有14个齿的圆柱齿轮，所述周历盘上端面间隔等分标注有双语言的星期一、星期二、星期三、星期四、星期五、星期六、星期日，所述周历拨动爪驱动所述周历齿轮一次转动能使周历齿轮转动两个齿位。
4.根据权利要求1所述的一种钟表的日期和星期的切换机构，其特征在于：所述周历齿轮的端面上设有多个连接柱，周历盘上设有多个连接孔，每个连接孔与一个所述连接柱形成紧配合使得周历盘固连在所述周历齿轮上。
5.根据权利要求1所述的一种钟表的日期和星期的切换机构，其特征在于：所述时轮管与时轮齿轮和驱动齿轮连成一体。
6.根据权利要求1所述的一种钟表的日期和星期的切换机构，其特征在于：所述第一定位件一端枢接在主夹板上，第一定位件另一端卡住一对相邻所述拨动齿之间的凹槽，一弹性件一部分卡在主夹板的卡槽上，弹性件另一部分与第一定位件另一端一侧相抵靠以驱使第一定位件另一端卡住一对相邻所述拨动齿之间的凹槽。
7.根据权利要求1所述的一种钟表的日期和星期的切换机构，其特征在于：所述主夹板上固连一限位板，自上而下看，限位板部分与日历环相重叠，限位板限制日历环脱离主夹板；所述第二定位件包括一长条部和一定位部，长条部具有弹性，长条部一端连接定位部、另一端连接限位板内侧，定位部通过长条部产生的弹力作用卡在周历齿轮齿槽上对周历盘进行定位。
8.根据权利要求1所述的一种钟表的日期和星期的切换机构，其特征在于：所述切换齿轮中心轴线与时轮管中心轴线的距离为3.9mm-4.1mm。
9.根据权利要求1至8任一项所述的一种钟表的日期和星期的切换机构，其特征在于：所述驱动齿轮处于时轮齿轮的上面，周历齿轮处于所述驱动齿轮上面，所述时轮管外周面上设有多个限位凸部，时轮管在多个限位凸部与周历齿轮之间还卡有限位卡圈，限位卡圈限制周历齿轮脱离时轮管。
10.根据权利要求9所述的一种钟表的日期和星期的切换机构，其特征在于：所述驱动齿轮上端面还设有多个向上延伸支撑凸部，周历齿轮下端面抵在多个支撑凸部上。
