一种保温房框架结构的制作方法

本申请涉及保温房，尤其涉及一种保温房框架结构。

背景技术：

1、高寒高海拔地区以其极端的气候条件和独特的地理环境，给人类的生产生活带来了巨大挑战。该地区常年处于低温状态，冬季漫长且酷寒，极端低温常常突破零下数十摄氏度，而且昼夜温差极大。

2、取水设备是保障高寒高海拔地区居民生活用水和部分生产用水的重要设施，在这样的环境下，取水设备的正常运行面临着严峻考验。通常能够将取水设备设置在保温房内，以通过保温房降低房体内部的热量散失速度，以起到避免取水设备冻结的作用。但是现有技术中保温房通常直接在外壁设置保温材料，存在保温效果差的问题。

技术实现思路

1、本申请的主要目的在于提供一种保温房框架结构，旨在解决现有技术中保温房通常直接在外壁设置保温材料，存在保温效果差的技术问题。

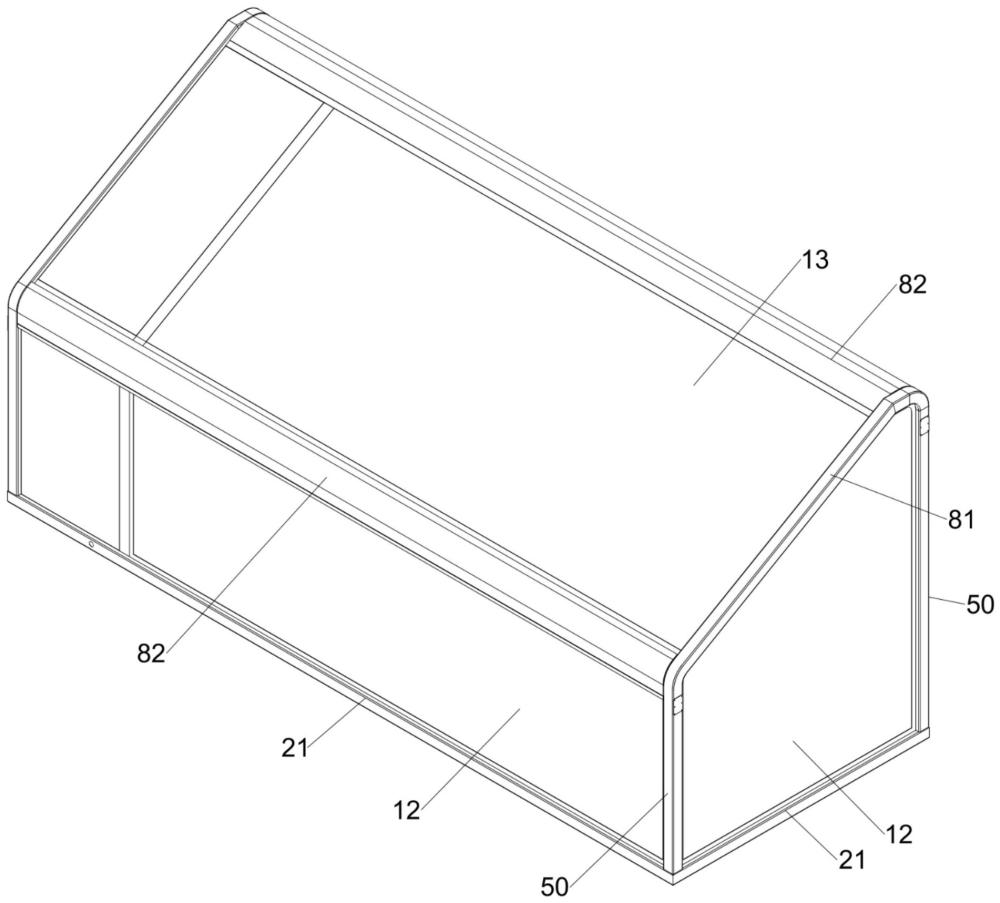

2、为实现上述目的，本申请提供一种保温房框架结构，包括：

3、第一框架，其围合形成容置空间；

4、第二框架，其设置于所述容置空间内；

5、其中，所述第一框架具有靠近所述容置空间一侧的第一轮廓面，所述第二框架具有靠近所述第一轮廓面的第二轮廓面，所述第一轮廓面与所述第二轮廓面之间形成保温空间，所述保温空间用于容置保温组件。

6、可选地，所述第一框架包括第一底部框架和第一顶部框架，所述第一底部框架和所述第一顶部框架之间通过多个第一连接杆相互连接；

7、所述第二框架包括第二底部框架和第二顶部框架，所述第二底部框架和所述第二顶部框架之间通过多个第二连接杆相互连接。

8、可选地，所述保温组件包括位于第一底部框架和所述第二底部框架之间的底部保温板、位于所述第一顶部框架和第二顶部框架之间的顶部保温板、以及位于所述第一连接杆和所述第二连接杆之间的侧壁保温板。

9、可选地，所述第一底部框架包括多个首尾顺次连接的第一底部梁，所述第一底部梁的上端具有横向延伸的第一限位面，所有的所述第一底部梁的上端均设置有限位片，所述限位片具有竖向延伸的第二限位面，所述第一限位面和所述第二限位面被配置为所述第一轮廓面的一部分；

10、所述第二底部框架包括多个首尾顺次连接的第二底部梁，所述第二底部梁具有第三限位面和第四限位面，所述第三限位面和所述第四限位面被配置为所述第二轮廓面的一部分；

11、所述第一限位面用于承载侧壁保温板，所述第一限位面与所述第三限位面配合对底部保温板的厚度方向进行夹紧，所述第二限位面与所述第四限位面配合对侧壁保温板的厚度方向进行夹紧。

12、可选地，所述底部保温板和侧壁保温板的其中一个保温板设置有第一卡槽，另一个保温板的部分容置于第一卡槽内。

13、可选地，所述第一底部框架还包括多个支撑梁，支撑梁与第一底部梁相连接，所述支撑梁用于承载所述底部保温板。

14、可选地，所述第一连接杆具有用于与相邻侧壁保温板抵接的第一抵接面和第二抵接面、与所述第一抵接面形成预设角度的第三抵接面、与所述第二抵接面形成预设角度的第四抵接面；

15、所述第二连接杆具有第五抵接面和第六抵接面；

16、所述第五抵接面与所述第三抵接面配合对相邻的两个侧壁保温板的其中一个保温板在厚度方向上进行夹紧；

17、所述第六抵接面与所述第四抵接面配合对相邻的两个侧壁保温板的另一个保温板在厚度方向进行夹紧。

18、可选地，相邻的两个侧壁保温板的其中一个保温板设置有第二卡槽，另一个保温板的部分容置于所述第二卡槽内。

19、可选地，所述第一顶部框架包括两个相对设置的外挡板，两个所述外挡板的两端分别通过至少一个第一顶部梁相互连接；

20、所述第二顶部框架包括两个相对设置的内挡板，两个所述内挡板的两端分别通过至少一个第二顶部梁相互连接；

21、两个所述外挡板上分别设置有定位块，两个定位块配合对顶部保温板的长度方向进行夹紧；

22、两个所述内挡板上分别设置有支撑块，两个支撑块配合对顶部保温板起到支撑作用；

23、所述外挡板具有第一定位面，所述内挡板具有第二定位面，所述第一定位面与所述第二定位面配合对侧壁保温板的厚度方向进行夹紧。

24、可选地，所述第一顶部梁具有第一固定面和第二固定面，所述第二顶部梁具有第三固定面和第四固定面，所述第一固定面与所述第三固定面配合对侧壁保温板的厚度方向进行夹紧，所述第二固定面与所述第四固定面配合对顶部保温板起支撑作用。

25、本申请所能实现的有益效果：

26、本申请实施例提出的一种保温房框架结构，通过设置第一框架和第二框架，第一框架围合形成一个容置空间，第二框架设置在容置空间内，第一框架与第二框架配合形成保温空间，保温组件设置在保温空间内，保温组件围合形成相对密封的保温腔。通过第一框架和第二框架对保温组件起到支撑作用，第一框架位于保温腔外，第二框架位于保温腔内，第一框架和第二框架均未贯穿保温组件，第一框架和第二框架之间设置有未通过金属件贯穿保温组件进行连接，相比有金属件贯穿保温组件，能够减少金属件将保温腔内的热量传导到保温腔外，能够提高保温效果。

1.一种保温房框架结构，其特征在于，包括：

2.如权利要求1所述的保温房框架结构，其特征在于，所述第一框架包括第一底部框架和第一顶部框架，所述第一底部框架和所述第一顶部框架之间通过多个第一连接杆相互连接；

3.如权利要求2所述的保温房框架结构，其特征在于，所述保温组件包括位于第一底部框架和所述第二底部框架之间的底部保温板、位于所述第一顶部框架和第二顶部框架之间的顶部保温板、以及位于所述第一连接杆和所述第二连接杆之间的侧壁保温板。

4.如权利要求3所述的保温房框架结构，其特征在于，所述第一底部框架包括多个首尾顺次连接的第一底部梁，所述第一底部梁的上端具有横向延伸的第一限位面，所有的所述第一底部梁的上端均设置有限位片，所述限位片具有竖向延伸的第二限位面，所述第一限位面和所述第二限位面被配置为所述第一轮廓面的一部分；

5.如权利要求3所述的保温房框架结构，其特征在于，所述底部保温板和侧壁保温板的其中一个保温板设置有第一卡槽，另一个保温板的部分容置于第一卡槽内。

6.如权利要求3所述的保温房框架结构，其特征在于，所述第一底部框架还包括多个支撑梁，支撑梁与第一底部梁相连接，所述支撑梁用于承载所述底部保温板。

7.如权利要求2所述的保温房框架结构，其特征在于，所述第一连接杆具有用于与相邻侧壁保温板抵接的第一抵接面和第二抵接面、与所述第一抵接面形成预设角度的第三抵接面、与所述第二抵接面形成预设角度的第四抵接面；

8.如权利要求7所述的保温房框架结构，其特征在于，相邻的两个侧壁保温板的其中一个保温板设置有第二卡槽，另一个保温板的部分容置于所述第二卡槽内。

9.如权利要求2所述的保温房框架结构，其特征在于，所述第一顶部框架包括两个相对设置的外挡板，两个所述外挡板的两端分别通过至少一个第一顶部梁相互连接；

10.如权利要求9所述的保温房框架结构，其特征在于，所述第一顶部梁具有第一固定面和第二固定面，所述第二顶部梁具有第三固定面和第四固定面，所述第一固定面与所述第三固定面配合对侧壁保温板的厚度方向进行夹紧，所述第二固定面与所述第四固定面配合对顶部保温板起支撑作用。
