一种智能响应式遮阳幕墙的制作方法

本技术属于幕墙遮阳，具体涉及一种智能响应式遮阳幕墙。

背景技术：

1、随着建筑行业的发展，玻璃幕墙因其美观、通透等特点被广泛应用于各类建筑中。而目前建造有玻璃幕墙的建筑中通常在室内安装窗帘进行遮阳，当光照强度太高时，需要人员去到窗帘处拉上窗帘进行遮阳，从而造成遮阳不方便的情况，因此为了方便遮阳，部分建筑安装了卷帘遮阳系统，但现有的卷帘遮阳系统外观更像垂直窗帘，导致幕墙外立面效果差，缺乏艺术性和美观性。

2、为了解决现有技术存在的不足，人们进行了长期的探索，提出了各式各样的解决方案。例如，中国专利文献公开了一种遮阳光伏幕墙[201820067044.x]，包括第一框架、第二框架、设在第一框架和第二框架上的光伏玻璃、设在第一框架上的支撑框、设在支撑框上的收卷轴、设在收卷轴一端上的齿轮、设在收卷轴上的遮阳帘、设在第一框架上的电机、固定连接在电机输出端上的螺纹杆、与螺纹杆螺纹连接的内螺纹管和设在内螺纹管外壁上的齿条；收卷轴与支撑框滑动连接，收卷轴位于第一框架和第二框架之间，齿轮与齿条啮合，齿条位于限位框和第一框架之间，限位框与齿条抵接，还包括光照检测单元和判断单元。

3、上述方案在一定程度上解决了现有需要人员去到窗帘处拉上窗帘进行遮阳的问题，但是该方案依然存在着诸多不足，例如幕墙外立面效果差、缺乏艺术性和美观性等问题。

技术实现思路

1、本实用新型的目的是针对上述问题，提供一种智能响应式遮阳幕墙。

2、为达到上述目的，本实用新型采用了下列技术方案：一种智能响应式遮阳幕墙，包括若干竖直设置的幕墙龙骨，相邻的两个幕墙龙骨之间分别设有竖直设置的幕墙玻璃，相邻的两个幕墙龙骨之间分别设有若干位于幕墙玻璃外侧且沿竖直方向自上向下依次设置的遮阳板组，每一个遮阳板组均具有若干横向依次活动设置在相邻两个幕墙龙骨之间的遮阳板，同一遮阳板组内的遮阳板的相对应的同一端为铰接端且所述的遮阳板组分别设有能驱动同一遮阳板组内的各个遮阳板沿铰接端周向摆动的摆动驱动安装结构，在幕墙龙骨外侧设有若干沿竖直方向依次设置的感光元器件且每一个感光元器件与至少一个摆动驱动安装结构相连。将遮阳系统、驱动控制和光线感应集于一体，构成了一个完整的智能系统，能够自动响应外界光照变化，同时遮阳板以组为单位进行控制，并且可以周向摆动，意味着可以根据太阳方位角和高角度进行非常精细和自适应的调节，实现最佳的遮阳与采光效果。

3、在上述的一种智能响应式遮阳幕墙中，所述的遮阳板组分别自上向下依次等间距分布设置，且相邻的两个遮阳板组之间形成活动间隙，同一遮阳板组内的各个遮阳板分别横向依次等间距分布设置。等间距分布使得幕墙外观整齐划一，相邻遮阳板组之间的活动间隙为下方遮阳板的摆动提供了必要的物理空间，避免了相互碰撞和干扰，确保了运动的可靠性，同时横向等间距分布确保了在水平方向上对幕墙玻璃的均匀遮蔽，无遗漏区域。

4、在上述的一种智能响应式遮阳幕墙中，所述的遮阳板呈矩形阵列状分布设置，所述的遮阳板呈正方形。正方形结构在受力上更为均衡，在绕一边转动时，其抗风性和结构稳定性较好。

5、在上述的一种智能响应式遮阳幕墙中，所述的摆动驱动安装结构包括转动设置在相邻两个幕墙龙骨之间的转轴体，所述的转轴体一端设有能驱动转轴体周向转动的驱动器，同一个遮阳板组内的各个遮阳板的上端为铰接端且均固定安装在转轴体上。同一组的遮阳板通过一根转轴体驱动，确保了该组所有遮阳板摆动角度完全一致，动作整齐，控制简单可靠，将转轴体集成在幕墙龙骨之间，不占用额外空间，使系统外观简洁，同时转轴体直接驱动，机械效率高，能量损失小。

6、在上述的一种智能响应式遮阳幕墙中，所述的驱动器为微型电机，所述的驱动器设置在相邻两个幕墙龙骨相对应的一侧且位于遮阳板上端内侧。起到了良好的隐蔽和保护作用，使其免受日晒雨淋，延长使用寿命，同时不影响建筑外立面美观。

7、在上述的一种智能响应式遮阳幕墙中，所述的幕墙龙骨外侧均设有若干依次等间距分布设置的感光元器件，且每一个感光元器件均连接有若干个摆动驱动安装结构。一个感光元器件控制多个驱动结构，实现了分区管理，这样既保证了控制的局部精准性，又避免了为每一块遮阳板都配备传感器所带来的成本和复杂度，同时不同高度和位置的感光元器件可以感知不同方向的光照，从而指挥其对应的遮阳板组做出最合适的调整，如高处的感光元器件控制高处的遮阳板组以阻挡高角度的阳光。

8、在上述的一种智能响应式遮阳幕墙中，所述的幕墙玻璃远离遮阳板组一侧设有若干沿竖直方向依次设置的层间板，且所述的感光元器件分别与层间板一一对应设置。

9、在上述的一种智能响应式遮阳幕墙中，所述的层间板一侧设有竖向设置的幕墙连接部，所述的幕墙连接部远离层间板一侧上端设有横向设置的层间固定部。

10、在上述的一种智能响应式遮阳幕墙中，所述的幕墙龙骨的模数为1800mm。

11、在上述的一种智能响应式遮阳幕墙中，所述的遮阳板的长度和宽度均为540mm。

12、与现有的技术相比，本实用新型的优点在于。

13、1.该装置利用摆动驱动安装结构来控制遮阳板组转动，同时通过感光元器件与摆动驱动安装结构相连，从而可根据识别外部光线的不同来实时控制遮阳板组，改善了建筑遮阳的响应速度，实现丰富的立面效果。

14、2.该装置的遮阳板呈正方形且矩形阵列分布，无论处于遮阳角度还是收起状态，幕墙外立面均保持对称、规整的视觉效果，避免因构件杂乱破坏建筑整体风格。

15、3.该装置遮阳板组的设计，形成网格化遮阳覆盖，无论阳光从哪个水平角度入射，均能被遮阳板遮挡，同时相邻遮阳板组之间的活动间隙，既为遮阳板摆动提供充足空间，又不影响幕墙的通风功能。

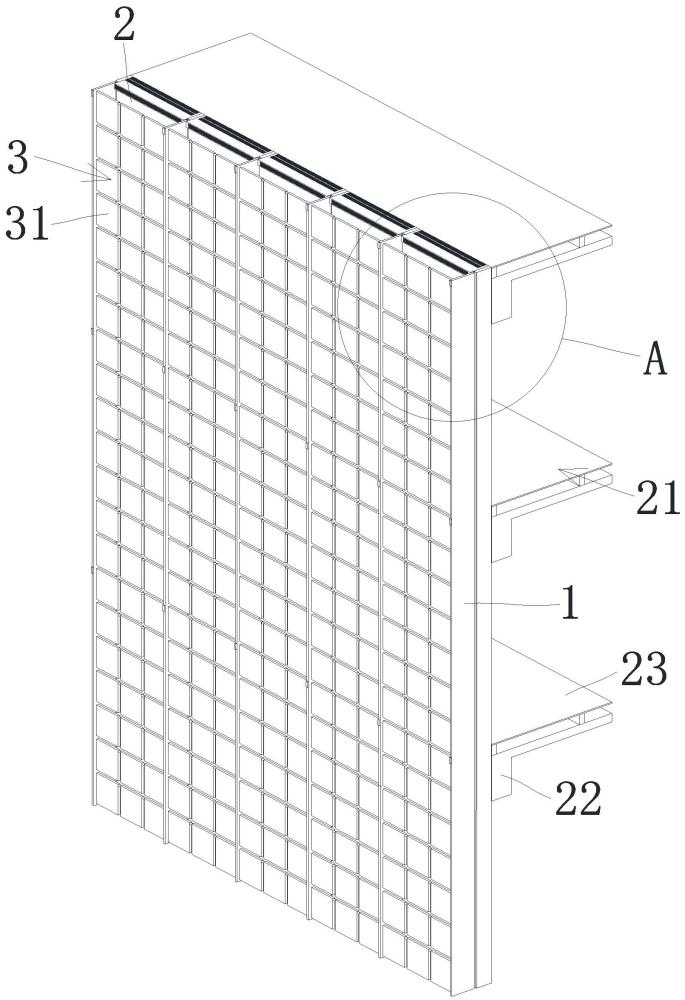

1.一种智能响应式遮阳幕墙，包括若干竖直设置的幕墙龙骨（1），相邻的两个幕墙龙骨（1）之间分别设有竖直设置的幕墙玻璃（2），其特征在于，相邻的两个幕墙龙骨（1）之间分别设有若干位于幕墙玻璃（2）外侧且沿竖直方向自上向下依次设置的遮阳板组（3），每一个遮阳板组（3）均具有若干横向依次活动设置在相邻两个幕墙龙骨（1）之间的遮阳板（31），同一遮阳板组（3）内的遮阳板（31）的相对应的同一端为铰接端且所述的遮阳板组（3）分别设有能驱动同一遮阳板组（3）内的各个遮阳板（31）沿铰接端周向摆动的摆动驱动安装结构（4），在幕墙龙骨（1）外侧设有若干沿竖直方向依次设置的感光元器件（5）且每一个感光元器件（5）与至少一个摆动驱动安装结构（4）相连。

2.根据权利要求1所述的一种智能响应式遮阳幕墙，其特征在于，所述的遮阳板组（3）分别自上向下依次等间距分布设置，且相邻的两个遮阳板组（3）之间形成活动间隙（32），同一遮阳板组（3）内的各个遮阳板（31）分别横向依次等间距分布设置。

3.根据权利要求1所述的一种智能响应式遮阳幕墙，其特征在于，所述的遮阳板（31）呈矩形阵列状分布设置，所述的遮阳板（31）呈正方形。

4.根据权利要求1或2或3所述的一种智能响应式遮阳幕墙，其特征在于，所述的摆动驱动安装结构（4）包括转动设置在相邻两个幕墙龙骨（1）之间的转轴体（41），所述的转轴体（41）一端设有能驱动转轴体（41）周向转动的驱动器，同一个遮阳板组（3）内的各个遮阳板（31）的上端为铰接端且均固定安装在转轴体（41）上。

5.根据权利要求4所述的一种智能响应式遮阳幕墙，其特征在于，所述的驱动器为微型电机，所述的驱动器设置在相邻两个幕墙龙骨（1）相对应的一侧且位于遮阳板（31）上端内侧。

6.根据权利要求1所述的一种智能响应式遮阳幕墙，其特征在于，所述的幕墙龙骨（1）外侧均设有若干依次等间距分布设置的感光元器件（5），且每一个感光元器件（5）均连接有若干个摆动驱动安装结构（4）。

7.根据权利要求6所述的一种智能响应式遮阳幕墙，其特征在于，所述的幕墙玻璃（2）远离遮阳板组（3）一侧设有若干沿竖直方向依次设置的层间板（21），且所述的感光元器件（5）分别与层间板（21）一一对应设置。

8.根据权利要求7所述的一种智能响应式遮阳幕墙，其特征在于，所述的层间板（21）一侧设有竖向设置的幕墙连接部（22），所述的幕墙连接部（22）远离层间板（21）一侧上端设有横向设置的层间固定部（23）。

9.根据权利要求1所述的一种智能响应式遮阳幕墙，其特征在于，所述的幕墙龙骨（1）的模数为1800mm。

10.根据权利要求1所述的一种智能响应式遮阳幕墙，其特征在于，所述的遮阳板（31）的长度和宽度均为540mm。
