一种基于磁吸连接的模块化组合式车载营地帐篷

本发明涉及一种基于磁吸连接的模块化组合式车载营地帐篷，更具体一点说，涉及一种能够根据车辆数量、使用人数以及营地空间需求形成单模块、双模块及三模块不同使用模式的组合式车载营地帐篷，属于户外露营装备。

背景技术：

1、随着自驾出行、户外露营以及多人车旅活动的发展，以车辆为依托，在车辆周边形成临时休息、交流及户外活动空间的车载露营方式逐渐得到应用。

2、现有车载帐篷通常与单辆车辆配合使用，通过柔性篷布和支撑结构在车辆周边形成遮蔽空间，以满足休息、用餐及户外活动等基本需求。然而，现有车载帐篷通常以单辆车辆和单个帐篷作为相对独立的使用单元，其展开后的使用面积和空间规模相对固定。当参与露营的人员或者车辆数量增加时，单个车载帐篷所能提供的活动空间有限。在多人、多车共同露营的情况下，通常需要分别设置多个独立帐篷，各帐篷之间缺少整体组合关系，容易形成相互分离的使用区域，难以根据车辆数量及活动规模形成连续的车载营地空间。

3、因此，需要一种能够兼顾单独使用与组合使用的车载帐篷，使单个帐篷主体能够独立形成基础车载营地空间，同时能够通过模块化组合方式与其他帐篷主体形成双模块或者多模块组合状态，以适应不同车辆数量、人员数量以及户外活动规模。

技术实现思路

1、本发明目的在解决现有车载帐篷使用模式相对单一、空间规模较为固定，以及多人、多车露营条件下多个帐篷之间缺少整体组合关系的问题。本发明提供一种基于磁吸连接的模块化组合式车载营地帐篷，将车载帐篷设置为能够独立使用的帐篷主体模块，并设置可拆装的扩展连接部，不同帐篷主体模块之间既可以直接对接，也可借助扩展连接部间接磁吸组合，根据帐篷主体模块数量及车辆数量的不同，本系统能够形成单模块使用模式、双模块组合模式以及三模块组合模式，使车载营地空间能够根据不同使用需求形成不同的组合状态。

2、为了实现上述目的，本发明是通过以下技术方案实现的：

3、一种基于磁吸连接的模块化组合式车载营地帐篷，包括至少一个帐篷主体模块；所述帐篷主体模块包括柔性篷布主体、用于支撑所述柔性篷布主体的支撑结构、用于与车辆形成连接的车辆连接部以及用于与相邻帐篷主体模块形成连接的模块连接区域；所述模块连接区域设置有磁吸连接组件，所述磁吸连接组件包括沿所述模块连接区域的边缘间隔布置的多个磁吸单元，每个所述磁吸单元外部包覆有柔性耐磨防护套，相邻磁吸单元之间的间距为5cm～15cm；相邻帐篷主体模块组合时，对应的模块连接区域相互靠近，并通过所述磁吸连接组件之间的磁吸作用形成连接；还包括可独立拆装的扩展连接部，所述扩展连接部的两边均配置第三连接边，所述第三连接边的结构与模块连接区域结构一致，扩展连接部的第三连接边上同样装配磁吸连接组件；所述扩展连接部能够连接在两个帐篷主体模块的模块连接区域之间，扩展连接部一侧第三连接边与其中一个帐篷主体模块的模块连接区域磁吸对接，扩展连接部另一侧第三连接边和另一帐篷主体模块的模块连接区域磁吸对接，用以拉开帐篷主体模块相互之间的装配间距，同时支持多种不同形式的拼接组合；所述帐篷主体模块根据参与组合的模块数量能够形成单模块使用模式、双模块组合模式以及三模块组合模式。

4、优选的，在所述单模块使用模式下，一个帐篷主体模块通过车辆连接部与一辆车辆配合连接，所述柔性篷布主体在支撑结构的支撑作用下形成独立的车载营地遮蔽空间，所述帐篷主体模块的底部边缘设有用于与地面固定的地钉环和防风绳连接点，所述地钉环沿底部边缘间隔分布。

5、优选的，在所述双模块组合模式下，第一帐篷主体模块和第二帐篷主体模块分别与对应一辆车辆配合设置；所述第一帐篷主体模块与第二帐篷主体模块的对应模块连接区域相互靠近，并通过设置于对应模块连接区域的磁吸连接组件形成连接，或者借助扩展连接部的第三连接边实现间接磁吸连接，使第一帐篷主体模块和第二帐篷主体模块共同构成双模块组合式车载营地空间，所述第一帐篷主体模块与第二帐篷主体模块的连接位置处形成可供人员通行的连通通道，所述连通通道的高度不低于1.8m。

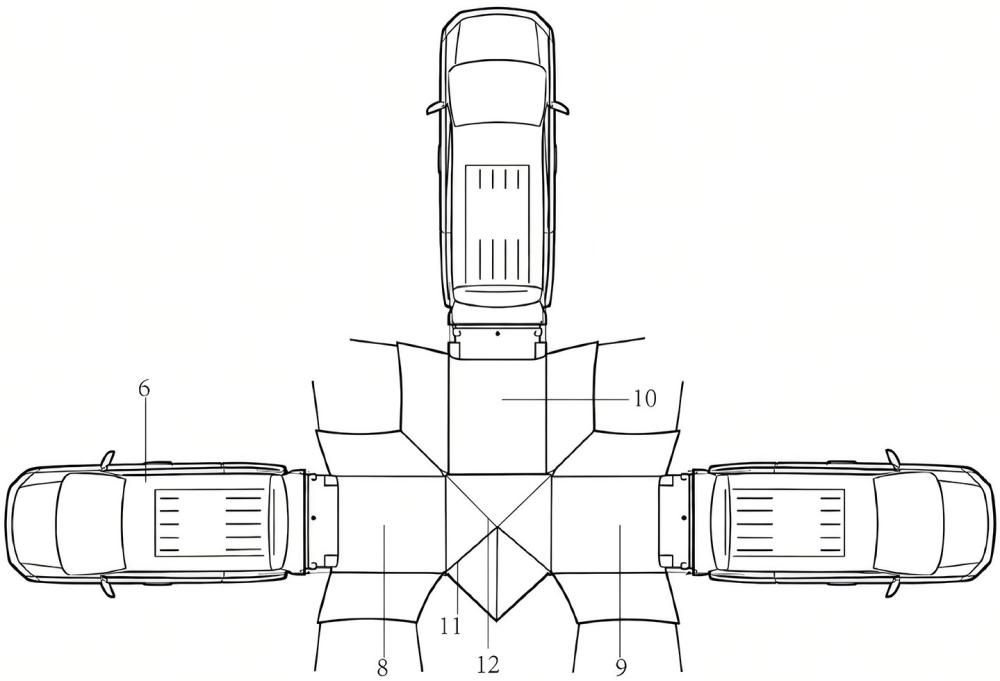

6、优选的，在所述三模块组合模式下，第一帐篷主体模块、第二帐篷主体模块以及第三帐篷主体模块分别与对应一辆车辆配合设置；所述第一帐篷主体模块、第二帐篷主体模块以及第三帐篷主体模块围绕同一中心交汇区域呈放射状布置，且以俯视角度为基准三者形成t字形布局：第一帐篷主体模块与第二帐篷主体模块沿横向相对设置于中心交汇区域的左右两侧，第三帐篷主体模块沿纵向设置于中心交汇区域的上方且位于第一帐篷主体模块与第二帐篷主体模块的中间位置，三者的模块连接区域在中心交汇区域相互邻接；所述第一帐篷主体模块与第三帐篷主体模块之间通过对应模块连接区域及磁吸连接组件形成第一模块连接关系；所述第二帐篷主体模块与第三帐篷主体模块之间通过对应模块连接区域及磁吸连接组件形成第二模块连接关系；所述第一帐篷主体模块与第二帐篷主体模块之间通过对应模块连接区域及磁吸连接组件形成第三模块连接关系；从而使三个帐篷主体模块在中心交汇区域共同构成三模块组合式车载营地空间。

7、优选的，所述模块连接区域包括第一连接边和第二连接边，所述第一连接边和第二连接边设置于帐篷主体模块的可连接位置；相邻帐篷主体模块组合时，模块连接区域上的第一连接边或第二连接边与另一帐篷主体模块对应的连接边相互靠近，并通过设置于对应连接位置的磁吸连接组件形成连接；所述第一连接边和第二连接边上分别设有相互配合的定位凸条和定位凹槽，用于在磁吸连接时对相邻帐篷主体模块进行对位引导，所述定位凸条和定位凹槽的截面呈梯形。

8、优选的，所述磁吸连接组件包括永磁体件，所述永磁体件为钕铁硼磁铁，表面镀有镍铜镍防腐层。

9、优选的，所述支撑结构包括多根可伸缩支撑杆，每根所述可伸缩支撑杆由多节铝合金套管嵌套组成并设有弹簧销以实现相邻节铝合金套管间锁紧，所述可伸缩支撑杆的底部设有防滑橡胶脚垫，顶部通过万向接头与所述柔性篷布主体的顶角位置连接，所述可伸缩支撑杆的伸缩范围为1.2m～2.5m。

10、优选的，所述车辆连接部包括设置于帐篷主体模块靠近车辆一侧的磁吸密封条以及与所述磁吸密封条配合使用的可调节绑带，所述磁吸密封条用于吸附在车辆的车身金属表面以形成密封连接，所述可调节绑带用于将帐篷主体模块进一步固定于车辆的行李架或车门边框上，所述可调节绑带设有快速释放卡扣；所述磁吸密封条包括磁铁以及围绕磁铁周边连接的密封吸盘。

11、优选的，所述模块连接区域的内侧边缘设有防水密封条，当相邻帐篷主体模块通过磁吸连接组件形成连接时，所述防水密封条被压紧于两个模块连接区域之间，用于防止雨水从模块连接缝隙处渗入；所述防水密封条为中空橡胶条，内部设有弹性支撑筋。

12、优选的，所述柔性篷布主体的外表面涂覆有聚氨酯防水防晒涂层，所述柔性篷布主体的内表面设有银胶反射层以调节内部温度。

13、与现有技术相比，本发明具有以下有益效果：

14、1）具备多种使用模式：本发明采用模块化帐篷主体结构，能够根据实际使用需求形成单模块、双模块以及三模块三种不同使用模式，提高车载帐篷的使用灵活性。2）适配不同规模露营活动：使用者可以根据车辆数量、使用人数以及所需营地空间选择直接拼接或者加装扩展连接部，既可以单车独立露营，也可以双车、三车组合露营，适配多样化场地空间条件。3）可配置扩展连接部实现可变间距拼接：增设独立拆装的扩展连接部，既可以帐篷主体模块直接磁吸对接，也可以通过扩展连接部拉开模块间距，丰富拼接形式。4）磁吸连接装配便捷，密封防护完善：依靠磁吸连接组件完成模块对接，同时多处设置密封结构，对位结构引导快速装配，磁铁具备防腐镀层，篷布具备防晒防水控温性能，适配户外复杂环境。
