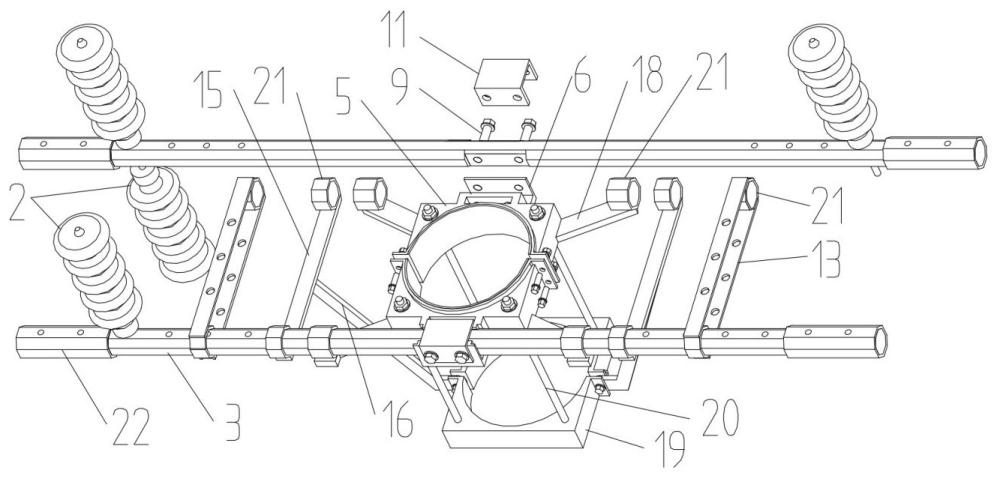

一种抗拉的架空线路电杆塔的制作方法

本技术属于输电设备，具体涉及一种抗拉的架空线路电杆塔。

背景技术：

1、架空线路因为投资较电缆线路节约，再加上运维检修方便，是常用的输电线缆架设方式。常见的架空线路常常采用多回路钢管杆同杆架设方式，因此同杆架设的线路对杆塔的稳定性要求较高，而现有电杆塔的横担的长度固定，不能扩展，只能架设固定数量的线路，无法适应不同大小和电压的电线杆，而且横担的两端悬空在外，没有支撑，导致横担两端的负担大，容易向下弯曲变形，不利于输电安全。

技术实现思路

1、本实用新型旨在提供一种抗拉的架空线路电杆塔。

2、本实用新型的目的是这样实现的：包括电杆塔，定位环、横担和线缆固定件，定位环可拆卸地设于电杆塔上端，横担对称设于定位环上，在各横担的末端设置线缆固定件，所述定位环由两个半圆环以螺栓连接组合而成，在各半圆环上分别设置定位座，横担通过螺栓固定于定位座中，在横担的另一端依次设置线缆固定件、辅助架、斜拉架、支撑架，辅助架两端分别连接与之对应的横担，支撑架的一端连接横担，另一端固定连接定位环，斜拉架的上端连接横担，下端连接加固环，加固环设于定位环下方的电杆塔上。

3、进一步的，所述的辅助架包括套环、辅助板，套环分别设于辅助板的两端，在辅助板上沿其轴线均设通孔。

4、进一步的，辅助板平行设置有两块，两辅助板的端部由套环连接固定，而套环则设置呈与横担形状相配适的形状，两辅助板上沿其轴线均设通孔。

5、进一步的，所述的斜拉架包括套环、斜拉板、斜拉杆，在斜拉板的两端分别设置套环，在斜拉板的下表面中段处设置斜向下的斜拉杆，斜拉杆的下端连接加固环。

6、进一步的，所述的支撑架包括套环、支臂，支臂有四根呈x状对称设于定位环上，各支臂的外端设置套环连接横担。

7、进一步的，各所述的横担的末端同轴套设有与之形状配适的副杆，副杆上设有贯穿的螺孔。

8、有益效果：本实用新型采用平行设置的双横担结构，配以加固环辅助固定，解决单横担负荷大的问题，提升横担的抗变形、拉伸性能，从而达到整体提升电杆塔的抗拉伸目的，而且横担的顶部或下表面都能安装线缆固定件，扩大了线路的架设选择；

9、另一方面，横担的长度可调节，能适配不同大小以及电压等级的高压塔杆，方便架设不同数量的线路，利用斜拉架、支撑架对横担进行支撑稳定，避免其下坠变形；辅助架在支撑横担的同时下横担也能用于架设线路。

1.一种抗拉的架空线路电杆塔，包括电杆塔（1），定位环（5）、横担（3）和线缆固定件（2），定位环（5）可拆卸地设于电杆塔（1）上端，横担（3）对称设于定位环（5）上，在各横担（3）的末端设置线缆固定件（2），其特征在于：所述定位环（5）由两个半圆环以螺栓连接组合而成，在各半圆环上分别设置定位座（6），横担（3）通过螺栓（9）固定于定位座（6）中，在横担（3）的另一端依次设置线缆固定件（2）、辅助架（12）、斜拉架（14）、支撑架（17），辅助架（12）两端分别连接与之对应的横担（3），支撑架（17）的一端连接横担（3），另一端固定连接定位环（5），斜拉架（14）的上端连接横担（3），下端连接加固环（19），加固环（19）设于定位环（5）下方的电杆塔（1）上。

2.根据权利要求1所述的抗拉的架空线路电杆塔，其特征在于：所述的定位座（6）固定设置于定位环（5）的半圆环外壁，在定位座（6）固上开设连接横担（3）的安装槽（7），在定位座（6）的两侧壁分别相对向内设置至少两螺孔（8），且螺孔（8）穿透安装槽（7）。

3.根据权利要求1所述的抗拉的架空线路电杆塔，其特征在于：所述的定位座（6）顶部设置与之配适的，u形结构的限位压板（11），在限位压板（11）的两侧壁上对应定位座（6）的螺孔（8）开设通孔，且在定位座（6）的内侧开始沉槽（10），限位压板（11）的内壁向下插入沉槽（10）中。

4.根据权利要求1所述的抗拉的架空线路电杆塔，其特征在于：所述的横担（3）的中段处的两侧壁设置与安装槽（7）配适的沉台（4），并在该沉台（4）部对应螺孔（8）开设通孔。

5.根据权利要求1所述的抗拉的架空线路电杆塔，其特征在于：各所述的横担（3）的末端同轴套设有与之形状配适的副杆（22），副杆（22）上设有贯穿的螺孔（8）。

6.根据权利要求1所述的抗拉的架空线路电杆塔，其特征在于：所述的辅助架（12）包括套环（21）、辅助板（13），套环（21）分别设于辅助板（13）的两端，在辅助板（13）上沿其轴线均设通孔。

7.根据权利要求1所述的抗拉的架空线路电杆塔，其特征在于：所述的斜拉架（14）包括套环（21）、斜拉板（15）、斜拉杆（16），在斜拉板（15）的两端分别设置套环（21），在斜拉板（15）的下表面中段处设置斜向下的斜拉杆（16），即套环（21）、斜拉板（15）、斜拉杆（16）三者连接组合呈丁字形结构，斜拉杆（16）的下端连接加固环（19）。

8.根据权利要求1所述的抗拉的架空线路电杆塔，其特征在于：所述的支撑架（17）包括套环（21）、支臂（18），支臂（18）有四根呈x状对称设于定位环（5）上，各支臂（18）的外端设置套环（21）连接横担（3）。

9.根据权利要求1所述的抗拉的架空线路电杆塔，其特征在于：所述的横担（3）的横截面为方形或六边形，在横担（3）的两端向中段处分别均设定位孔。

10.根据权利要求1所述的抗拉的架空线路电杆塔，其特征在于：所述的定位环（5）、加固环（19）之间垂向均设四根牵拉螺杆（20）连接。
