一种保健护具的制作方法

本发明涉及护具，具体为一种保健护具。

背景技术：

1、随着社会的不断发展，生活水平的不断提高，人们越来越重视自身的健康问题，而护具就是我们最常见的保健器械，比如护膝、护肘、护腰等，这些护具通常都具有运动保护、防寒保暖、关节养护等作用，被广泛应用于医疗保健等领域。

2、保健护具的种类多种多样，其中带有气囊的护具更是因具备缓解关节压力、提供支撑、端正姿势等优点受到了人们的欢迎，但现有的气囊类护具在使用过程中往往会出现以下问题：一些气囊类护具中仅具有一个气囊，这就导致该气囊充气后只能在原有形状的基础上发生形变，不够贴合身体部位；还有一些气囊类护具中虽然具有多个气囊，但每个气囊的气嘴上都需要连接柔性的输气管，从而连接充气机构并避免影响到护具的变形，这就导致输气管很容易随着护具的变形等因素的影响而封闭，从而影响到气体向气囊内输入或向外界输出。

技术实现思路

1、(一)解决的技术问题

2、为解决以上问题，本发明提供了一种保健护具，更加贴合身体部位且输气管不会因该保健护具的变形等因素的影响而封闭。

3、(二)技术方案

4、为实现上述目的，本发明提供如下技术方案：

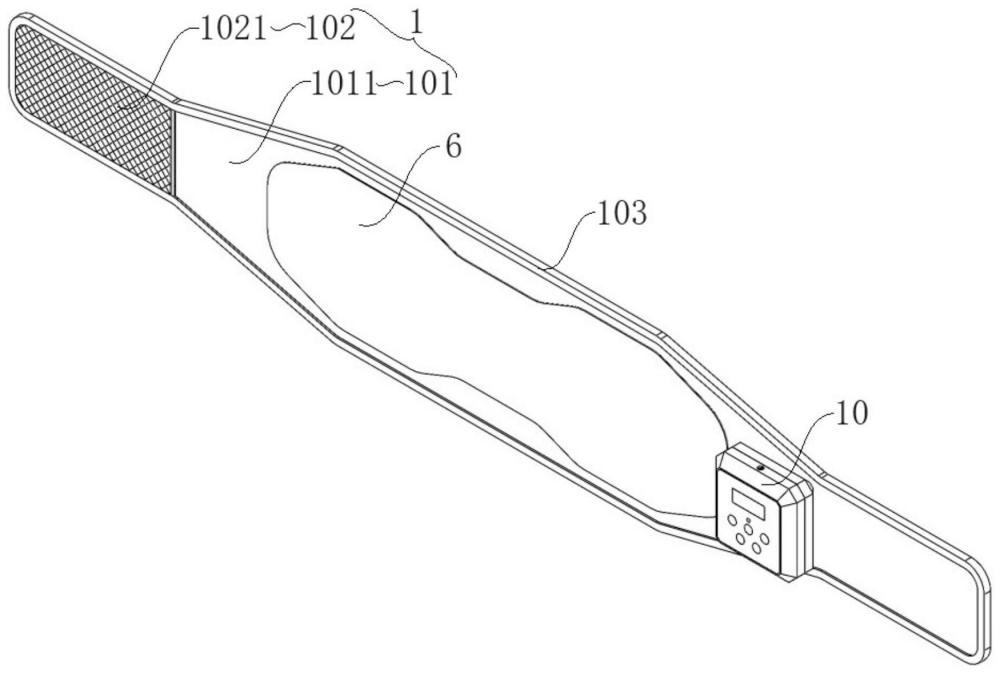

5、一种保健护具，用于身体部位的保健，包括用于包裹身体部位的、柔性的护具本体，所述护具本体上设有多个可充放气的气囊，所述气囊通过柔性的输气管连接充气机构，所述输气管内设有镂空的弹性件，以使所述充气机构可通过所述输气管及所述弹性件对所述气囊进行充气操作，所述弹性件沿所述输气管的方向延伸设置且长度与所述输气管对应，所述弹性件的外壁抵接所述输气管的内壁，以支撑所述输气管，从而防止所述输气管内壁相互抵接。

6、优选地，所述护具本体包括：

7、保温组件，所述保温组件由多个相互平行的保温层组成，所述保温层的材质有多种，多个所述气囊和与其对应的所述输气管均设置在相邻的两个所述保温层之间；

8、固定组件，所述固定组件设置在所述保温组件上，以将所述保温组件固定在指定的身体部位。

9、优选地，所述保温组件远离身体部位的一侧设有柔性的护膜，所述护膜对应所述气囊设置，用于防护所述护具本体并标识出所述气囊的位置。

10、优选地，所述固定组件包括：

11、毛面，所述勾面设置在所述保温组件的一侧；

12、勾面，所述毛面设置在所述保温组件相对于所述毛面的另一侧，所述勾面可与所述毛面相互粘接，使得所述护具本体可围合成环状，从而将所述保温组件固定在指定的身体部位。

13、优选地，所述充气机构包括：

14、气泵，所述气泵用于多个所述气囊的充放气；

15、多通接头，所述多通接头具有一个进气口和多个出气口，所述进气口通过进气管连通所述气泵，所述出气口的数量和所述气囊的数量对应；

16、多个出气管，多个所述出气管的一端分别连接多个所述出气口，另一端分别连接多个所述输气管，使得外界的气体在所述气泵的作用下，可依次通过所述进气管、所述进气口、所述出气口、所述出气管、所述输气管，最终进入所述气囊中，或使得所述气囊中的气体可沿相反路径排出至外界；

17、多个阀门，多个阀门分别设在多个所述出气管上，用于开闭所述出气管。

18、优选地，所述输气管和所述出气管通过连接件相连接且所述输气管的内径大于所述出气管的内径，所述连接件包括：

19、第一接头，所述第一接头连通所述出气管；

20、第二接头，所述第二接头连通所述输气管；

21、安装板，所述安装板一侧连接所述第一接头，相对的另一侧连接所述第二接头，中部设有圆台形的连接孔，所述连接孔一端连通所述第一接头且孔径和所述第一接头的内径对应，相对的另一端连通所述第二接头且孔径和所述第二接头的内径对应。

22、优选地，还包括加热机构，所述加热机构设置在相邻的两个所述保温层之间，以使该保健护具具备加热功能。

23、优选地，还包括振动机构，所述振动机构设置在相邻的两个所述保温层之间，以使该保健护具具备振动按摩功能，所述振动机构与所述加热机构错位设置，以防影响所述加热机构的正常工作。

24、优选地，还包括控制装置，所述控制装置设置在所述护具本体远离身体部位的一侧，所述阀门选用电磁阀，所述气泵、所述阀门、所述加热机构、所述振动机构均与所述控制装置电性连接。

25、优选地，还包括连接组件，所述连接组件设置在所述护具本体上，所述控制装置可拆卸连接所述连接组件，从而间接连接所述护具本体，所述连接组件及所述连接组件与所述控制装置之间的所述保温层上均设有穿孔，用于导线的穿入、穿出，以使所述护具本体内的加热机构、振动机构均能通过导线与所述护具本体外的控制装置电性连接。

26、(三)有益效果

27、与现有技术相比，本发明的有益效果是：

28、在实际使用过程中，将护具本体包裹在指定的身体部位，由于护具本体、输气管均由柔性材质制成，因此该保健护具在佩戴完成后可以贴合身体部位，之后启动充气机构，将外界的气体通过输气管输入气囊中，使该保健护具膨胀并与对应的身体部位之间产生压力，从而起到缓解关节压力、提供支撑、端正姿势等作用；由于气囊有多个，而通过气体填充变形的气囊相对于自身变形的柔性材质来说，其变形后贴合物体的效果更好，因此该保健护具通过多个气囊的设置，可以更加紧密地贴合形状复杂的身体部位；由于输气管内设有镂空的弹性件，因此，输气管不会因护具本体的变形、负压以及外力的挤压等因素的影响而导致输气管内壁相互抵接，即不会导致输气管封闭，从而限制气体在输气管内的流动；总的来说，本发明中的保健护具，更加贴合身体部位且输气管不会因保该健护具的变形等因素的影响而封闭。

1.一种保健护具，用于身体部位的保健，其特征在于，包括用于包裹身体部位的、柔性的护具本体，所述护具本体上设有多个可充放气的气囊，所述气囊通过柔性的输气管连接充气机构，所述输气管内设有镂空的弹性件，以使所述充气机构可通过所述输气管及所述弹性件对所述气囊进行充气操作，所述弹性件沿所述输气管的方向延伸设置且长度与所述输气管对应，所述弹性件的外壁抵接所述输气管的内壁，以支撑所述输气管，从而防止所述输气管内壁相互抵接。

2.根据权利要求1所述的一种保健护具，其特征在于，所述护具本体包括：

3.根据权利要求2所述的一种保健护具，其特征在于，所述保温组件远离身体部位的一侧设有柔性的护膜，所述护膜对应所述气囊设置，用于防护所述护具本体并标识出所述气囊的位置。

4.根据权利要求2所述的一种保健护具，其特征在于，所述固定组件包括：

5.根据权利要求2所述的一种保健护具，其特征在于，所述充气机构包括：

6.根据权利要求5所述的一种保健护具，其特征在于，所述输气管和所述出气管通过连接件相连接且所述输气管的内径大于所述出气管的内径，所述连接件包括：

7.根据权利要求5所述的一种保健护具，其特征在于，还包括加热机构，所述加热机构设置在相邻的两个所述保温层之间，以使该保健护具具备加热功能。

8.根据权利要求7所述的一种保健护具，其特征在于，还包括振动机构，所述振动机构设置在相邻的两个所述保温层之间，以使该保健护具具备振动按摩功能，所述振动机构与所述加热机构错位设置，以防影响所述加热机构的正常工作。

9.根据权利要求8所述的一种保健护具，其特征在于，还包括控制装置，所述控制装置设置在所述护具本体远离身体部位的一侧，所述阀门选用电磁阀，所述气泵、所述阀门、所述加热机构、所述振动机构均与所述控制装置电性连接。

10.根据权利要求9所述的一种保健护具，其特征在于，还包括连接组件，所述连接组件设置在所述护具本体上，所述控制装置可拆卸连接所述连接组件，从而间接连接所述护具本体，所述连接组件及所述连接组件与所述控制装置之间的所述保温层上均设有穿孔，用于导线的穿入、穿出，以使所述护具本体内的加热机构、振动机构均能通过导线与所述护具本体外的控制装置电性连接。
