一种箱体防虫装置及热泵设备的制作方法

本申请涉及防虫装置的，尤其涉及一种箱体防虫装置及热泵设备。

背景技术：

1、热泵室外机组作为供暖供冷系统的核心部件，其安装场景多包括庭院、绿化带等虫类活跃区域。在实际使用过程中，昆虫易啃咬机组连接线缆的绝缘层，同时可能通过线缆与设备壳体的连接缝隙侵入机组内部，由此引发一系列问题。轻则造成信号传输干扰、线缆短路，重则导致机组核心部件损坏、设备故障停机，甚至引发电气安全事故，严重影响热泵系统的运行稳定性与使用安全性。

2、现有针对热泵室外机组线缆的防护方案，普遍存在功能单一、设计不合理的缺陷。一方面，传统防护结构难以同时满足线缆扎紧固定与防虫密封的双重使用需求，无法兼顾安装牢固性与防虫可靠性；另一方面，现有防护方案多采用分体式设计，需分别装配线缆护套、固定扎带、防虫密封件等多个独立组件，不仅导致安装工序繁琐，增加了施工难度与安装成本，还易因各组件之间的规格适配偏差、装配间隙等问题造成防护失效，进而增加后期维护频次与维护成本，难以适应热泵室外机组的长期稳定运行需求。

技术实现思路

1、本申请实施例的目的在于：提供一种箱体防虫装置及热泵设备，以解决现有技术中存在的技术问题。

2、为达上述目的，本申请采用以下技术方案：

3、一方面，提供一种箱体防虫装置，包括：安装座、以及一体成型于所述安装座的防护套，所述安装座和所述防护套的内侧形成可供线缆穿过的过线通道，所述防护套背离所述安装座的一端设有箍紧件，所述箍紧件用于箍紧所述防护套的端口，以使得所述防护套的内壁与所述线缆紧贴。

4、进一步地，所述防护套的端口外周边设有孔道，所述箍紧件穿设于所述孔道内，且所述箍紧件的部分外露于所述孔道。

5、进一步地，所述箍紧件为扎带。

6、进一步地，所述箍紧件为绳子，所述绳子的两端均外露于所述孔道。

7、进一步地，所述防护套的材质为柔性材料。

8、进一步地，所述柔性材料包括聚氯乙烯、聚乙烯、聚四氟乙烯、氟橡胶热、硅胶热中的一种或多种组合。

9、进一步地，所述安装座的材质为金属材料或塑胶材料。

10、进一步地，所述安装座的外周面设置有定位槽。

11、进一步地，所述安装座上设置有锁止孔。

12、另一方面，还提供一种热泵设备，包括：箱体、以及以上所述的箱体防虫装置，所述安装座固定于所述箱体的内侧。

13、本申请的有益效果为：通过安装座与防护套一体成型设计，省去传统分体式方案中护套、扎带等组件的单独装配工序，简化安装流程并避免组件适配偏差导致的防护失效；同时利用防护套端部的箍紧件箍紧端口，使防护套内壁与线缆紧贴，可同步实现线缆的扎紧固定与防虫密封，有效解决传统方案功能单一的问题，降低后期维护成本，提升热泵室外机组运行的稳定性与安全性。

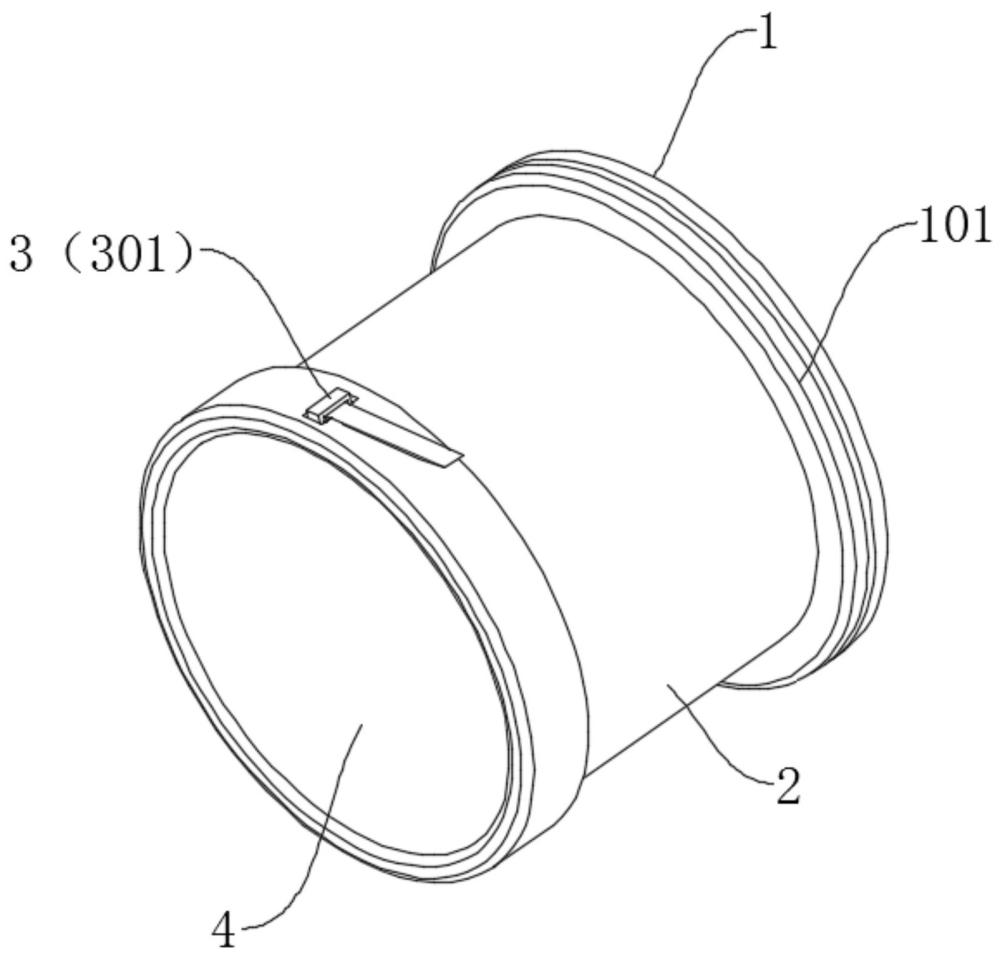

1.一种箱体防虫装置，其特征在于，包括：安装座（1）、以及一体成型于所述安装座（1）的防护套（2），所述安装座（1）和所述防护套（2）的内侧形成可供线缆穿过的过线通道（4），所述防护套（2）背离所述安装座（1）的一端设有箍紧件（3），所述箍紧件（3）用于箍紧所述防护套（2）的端口，以使得所述防护套（2）的内壁与所述线缆紧贴。

2.根据权利要求1所述的箱体防虫装置，其特征在于，所述防护套（2）的端口外周边设有孔道（201），所述箍紧件（3）穿设于所述孔道（201）内，且所述箍紧件（3）的部分外露于所述孔道（201）。

3.根据权利要求2所述的箱体防虫装置，其特征在于，所述箍紧件（3）为扎带（301）。

4.根据权利要求2所述的箱体防虫装置，其特征在于，所述箍紧件（3）为绳子（302），所述绳子（302）的两端均外露于所述孔道（201）。

5.根据权利要求1-4任一项所述的箱体防虫装置，其特征在于，所述防护套（2）的材质为柔性材料。

6.根据权利要求5所述的箱体防虫装置，其特征在于，所述柔性材料包括聚氯乙烯、聚乙烯、聚四氟乙烯、氟橡胶热、硅胶热中的一种或多种组合。

7.根据权利要求1-4任一项所述的箱体防虫装置，其特征在于，所述安装座（1）的材质为金属材料或塑胶材料。

8.根据权利要求1-4任一项所述的箱体防虫装置，其特征在于，所述安装座（1）的外周面设置有定位槽（101）。

9.根据权利要求1-4任一项所述的箱体防虫装置，其特征在于，所述安装座（1）上设置有锁止孔。

10.一种热泵设备，其特征在于，包括：箱体、以及如权利要求1-9任一项所述的箱体防虫装置，所述安装座（1）固定于所述箱体的内侧。
