一种自助式扫码收银机的制作方法

本技术涉及自助收银机，具体为一种自助式扫码收银机。

背景技术：

1、自助收银机，是指用于在超市、卖场实现自助购物的设备，该设备能够让顾客以自助的方式扫描商品、结账付款，免去排队过程，解放收银员与收银之间一对一的束缚关系；随着现在社会生活节奏的加快，逛商场已经成为了人们一种改善生活的方式，从而造成了上面所说的商场排队付款的现象；所以，自助收银机对于商场来说就很有应用价值，一方面解决收银问题，同样也能提高收银速度，解决排队的问题，另一方面，顾客自己操作收银设备增加了购物的趣味性还能时刻知道自己购物花费的金额。

2、目前，现有的自助式扫码收银机的扫码区域都在下方置物台一侧，其在扫码时需要将商品放置到置物台上进行扫码，然而，一些大型商超内所卖的商品体积较大，并且重量较重，从购物车内搬运至置物台上进行扫码较为不便，而且还需要调整条形码的位置，才可进行扫码，整体的操作较为不便，现有的自助式扫码收银机并不能根据需求将扫码盒从收银机上拆卸下来进行自助扫码，从而在对不便于扫码的产品进行自助收银时较为不便，为此，我们提出了一种自助式扫码收银机。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种自助式扫码收银机，解决了上述背景技术中提出的问题。

2、为实现以上目的，本实用新型通过以下技术方案予以实现：一种自助式扫码收银机，包括底座，所述底座的顶部固定安装有支撑板，所述支撑板的安装有收银机本体，所述收银机本体的一侧设置有扫码盒，所述收银机本体一侧的内部开设有安装槽，所述扫码盒与安装槽配合，所述收银机本体的内部且位于安装槽的顶部和底部均开设有定位槽，所述扫码盒的顶部和底部均固定安装有定位导轨，所述定位导轨与定位槽配合，所述扫码盒一侧的内部开设有弹簧腔，所述弹簧腔的内部安装有支撑弹簧，所述弹簧腔的内部且位于支撑弹簧的上方滑动安装有滑板，所述滑板的顶部固定安装有卡扣，所述卡扣延伸至扫码盒顶部的外侧，所述收银机本体的内部且位于安装槽的上方开设有卡槽，所述卡扣与卡槽配合，所述滑板的一侧固定安装有连接板，所述扫码盒一侧的内部开设有导槽，所述连接板与导槽滑动连接，所述连接板的一侧固定安装有按板，所述扫码盒的一侧固定安装有把手。

3、优选的，所述底座的一侧固定安装有收放线盒，所述收放线盒的内部固定安装有两个滑杆，所述滑杆的外侧滑动安装有滑座，所述滑座的底部固定安装有辊架，所述辊架的内侧转动安装有辊轮，所述辊轮的外侧开设有线槽，所述收放线盒内部的顶部固定安装有弹力绳，所述弹力绳的一端与滑座的顶部固定连接，所述底座的一侧设置有连接线，所述连接线的一端延伸至收放线盒的内部与辊轮配合，所述收放线盒底部的内部开设有出线口，所述出线口的内侧转动安装有若干个导线转辊，所述连接线贯穿出线口的内部与导线转辊配合，所述连接线的一端延伸至收放线盒的底部与扫码盒电性连接。

4、优选的，所述支撑板的一侧设置有置物台。

5、优选的，所述收银机本体的一侧设置有触摸屏以及刷脸支付摄像头，所述收银机本体的内部设置有打印机。

6、优选的，所述扫码盒的内部且位于弹簧腔的上方开设有与卡扣配合的槽，所述滑板与支撑弹簧配合。

7、优选的，所述滑座的内部开设有与滑杆配合的孔。

8、本实用新型提供了一种自助式扫码收银机，具备以下有益效果：

9、1、该自助式扫码收银机，通过扫码盒、安装槽、定位槽、定位导轨、支撑弹簧、滑板、卡扣、卡槽、连接板、按板和把手的设置，在对一些体积较大，重量较重不便于搬运的商品进行扫码时，可以将扫码盒从安装槽内取下直接在购物车内进行扫码操作，无需顾客将商品搬运至置物台上扫码，使用更为方便快捷。

10、2、该自助式扫码收银机，通过收放线盒、滑杆、滑座、辊轮、弹力绳、出线口和导线转辊的设置，在取下扫码盒进行扫码时可以将连接线放长从而便于扫码盒移动至购物车上方进行扫码，在扫码完成后扫码盒复位时可以对连接线收入收放线盒内进行收纳，避免连接线暴露耷拉在外的情况出现。

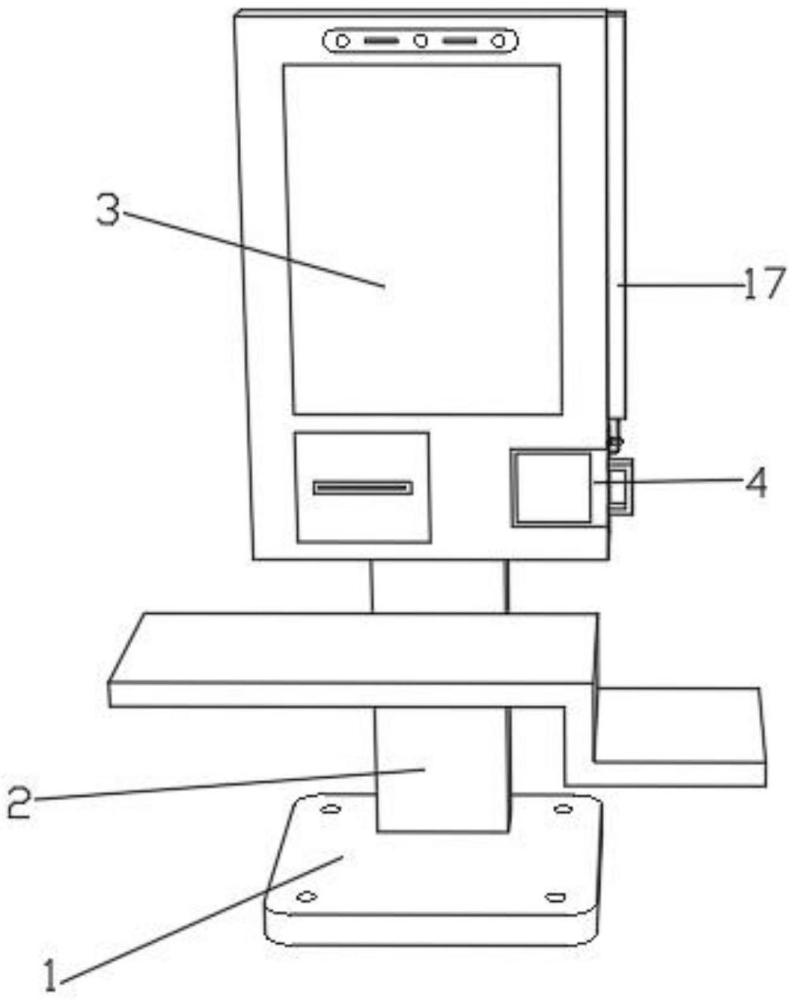

1.一种自助式扫码收银机，包括底座(1)，其特征在于：所述底座(1)的顶部固定安装有支撑板(2)，所述支撑板(2)的安装有收银机本体(3)，所述收银机本体(3)的一侧设置有扫码盒(4)，所述收银机本体(3)一侧的内部开设有安装槽(5)，所述扫码盒(4)与安装槽(5)配合，所述收银机本体(3)的内部且位于安装槽(5)的顶部和底部均开设有定位槽(6)，所述扫码盒(4)的顶部和底部均固定安装有定位导轨(7)，所述定位导轨(7)与定位槽(6)配合，所述扫码盒(4)一侧的内部开设有弹簧腔(8)，所述弹簧腔(8)的内部安装有支撑弹簧(9)，所述弹簧腔(8)的内部且位于支撑弹簧(9)的上方滑动安装有滑板(10)，所述滑板(10)的顶部固定安装有卡扣(11)，所述卡扣(11)延伸至扫码盒(4)顶部的外侧，所述收银机本体(3)的内部且位于安装槽(5)的上方开设有卡槽(12)，所述卡扣(11)与卡槽(12)配合，所述滑板(10)的一侧固定安装有连接板(13)，所述扫码盒(4)一侧的内部开设有导槽(14)，所述连接板(13)与导槽(14)滑动连接，所述连接板(13)的一侧固定安装有按板(15)，所述扫码盒(4)的一侧固定安装有把手(16)。

2.根据权利要求1所述的一种自助式扫码收银机，其特征在于：所述底座(1)的一侧固定安装有收放线盒(17)，所述收放线盒(17)的内部固定安装有两个滑杆(18)，所述滑杆(18)的外侧滑动安装有滑座(19)，所述滑座(19)的底部固定安装有辊架(20)，所述辊架(20)的内侧转动安装有辊轮(21)，所述辊轮(21)的外侧开设有线槽(22)，所述收放线盒(17)内部的顶部固定安装有弹力绳(23)，所述弹力绳(23)的一端与滑座(19)的顶部固定连接，所述底座(1)的一侧设置有连接线(24)，所述连接线(24)的一端延伸至收放线盒(17)的内部与辊轮(21)配合，所述收放线盒(17)底部的内部开设有出线口(25)，所述出线口(25)的内侧转动安装有若干个导线转辊(26)，所述连接线(24)贯穿出线口(25)的内部与导线转辊(26)配合，所述连接线(24)的一端延伸至收放线盒(17)的底部与扫码盒(4)电性连接。

3.根据权利要求1所述的一种自助式扫码收银机，其特征在于：所述支撑板(2)的一侧设置有置物台。

4.根据权利要求1所述的一种自助式扫码收银机，其特征在于：所述收银机本体(3)的一侧设置有触摸屏以及刷脸支付摄像头，所述收银机本体(3)的内部设置有打印机。

5.根据权利要求1所述的一种自助式扫码收银机，其特征在于：所述扫码盒(4)的内部且位于弹簧腔(8)的上方开设有与卡扣(11)配合的槽，所述滑板(10)与支撑弹簧(9)配合。

6.根据权利要求2所述的一种自助式扫码收银机，其特征在于：所述滑座(19)的内部开设有与滑杆(18)配合的孔。
