一种沟槽内挡土板快速支护装置的制作方法

本发明属于沟槽支护，具体的说是一种沟槽内挡土板快速支护装置。

背景技术：

1、在市政给排水、电力线缆、燃气输送等地下管道铺设施工过程中，需开挖长条沟槽完成管道吊装、对接与回填作业，沟槽两侧边坡多为原状土体与松散碎石混合结构，边坡稳定性较差；施工过程中受机械扰动、土体自重及外力影响，沟槽侧壁极易出现松散碎石脱落、边坡局部垮塌问题，不仅会砸伤施工人员、损坏待铺设管道，还会大幅提升沟槽施工安全风险，因此沟槽开挖后必须对两侧槽壁进行支护、落石拦截防护处理。

2、现有技术中，传统沟槽管道施工支护装置多采用固定式钢板支护、拼接式挡土支护结构，支护尺寸固定不可调节，施工作业时需要工作人员沿沟槽开挖全长提前布设全部支护构件，完成管道铺设、接口验收等全部施工工序后，再逐一拆卸转运支护结构，整体布设、拆卸工序繁琐，人工劳动强度大，施工周期长，极大降低沟槽管道整体施工效率；同时传统支护结构无法适配不同开挖宽度的沟槽工况，装置通用性差，适配性不足。

3、为此，本发明提供一种沟槽内挡土板快速支护装置。

技术实现思路

1、为了弥补现有技术的不足，解决上述背景技术中提及的问题，本发明提出一种沟槽内挡土板快速支护装置。

2、本发明解决其技术问题所适用于的技术方案是：本发明所述的一种沟槽内挡土板快速支护装置，包括两个安装架，两个所述安装架的底部均转动连接有转轴，所述转轴的两端均固定安装有行走轮，两个所述安装架之间固接有一对第一横梁，两个所述安装架相对的内侧壁均固接有一对安装块，同侧的一对所述安装块之间固接有第一导向杆，两个所述第一导向杆之间设置有一对支护板，所述第一导向杆与支护板之间设有调节机构，所述调节机构能够调节一对支护板之间的距离，一对所述第一横梁上均设有抬升机构，所述抬升机构能够带动两个安装架上升，所述第一横梁上固接有一对支板，一对所述支板之间转动连接有收卷辊，所述收卷辊上缠绕有防护网，所述防护网远离收卷辊的一端与支护板的底端固接。

3、优选的，所述调节机构包括第一导向块和第一丝杆，所述第一导向杆上滑动连接有一对第一导向块，所述第一导向杆为方形杆，其中一对所述安装块之间转动连接有第一丝杆，靠近第一丝杆一侧的一对所述第一导向块上均固接有第一滑块，所述第一丝杆上通过丝杠螺母副驱动第一滑块，所述第一丝杆上固接有第四直齿轮，两个所述安装架上均固接有安装板，靠近第一丝杆一侧的所述安装板上固定安装有第二电机，所述第二电机的输出端固接有第三直齿轮，所述第三直齿轮与第四直齿轮啮合连接，所述第一导向块与支护板之间设有升降组件，所述升降组件能够带动支护板上下滑动，所述第一丝杆上对称设有反向双螺纹。

4、优选的，所述升降组件包括第一支架和第二丝杆，靠近第一丝杆一侧的一对所述第一导向块顶部均固接有第一支架，所述第一支架上转动连接有第二丝杆，所述第一支架的顶部固定安装有第三电机，所述第三电机的输出端延伸至第一支架内侧与第二丝杆固接，所述支护板靠近第一丝杆的一侧顶部固接有第二滑块，所述第二丝杆通过丝杠螺母副驱动第二滑块，远离第一丝杆一侧的一对所述第一导向块顶部均固接有第二支架，所述第二支架上固接有第二导向杆，所述支护板远离第一丝杆的一侧顶部固接有第二导向块，所述第二导向块与第二导向杆滑动连接。

5、优选的，所述抬升机构包括液压缸和垫块，所述第一横梁的顶部均匀固接有若干液压缸，所述液压缸的输出端延伸至第一横梁的下方并固接有垫块，所述垫块的顶部固接有一对支杆，所述支杆与第一横梁滑动连接，所述垫块与防护网相适配。

6、优选的，所述支板的外侧壁上固接有挡板，所述收卷辊的两端与两个挡板之间均固接有卷簧。

7、优选的，两个所述第一导向杆之间固接有一对第二横梁，所述第二横梁的底部均匀固接有若干u型架，所述u型架上铰接有支撑杆，所述支撑杆远离u型架的一端铰接有支座，所述支座上设有限位组件，两个所述支护板的相对侧均固接有多对限位板，若干所述支座与多对限位板一一适配。

8、优选的，每对所述限位板的相反侧均开设有限位槽，所述限位板上均匀开设有若干限位孔，所述限位孔为腰型孔。

9、优选的，所述限位组件包括l型板和限位块，所述支座的两侧外壁均固接有上下两个l型板，所述同侧的两个l型板远离支座的一端共同固接有u型板，所述u型板的两侧分别设置有限位块和拉板，所述限位块与拉板之间均匀固接有若干限位杆，所述限位杆与u型板滑动连接，所述限位杆上套设有弹簧，所述弹簧的两端分别与u型板和拉板固接，所述限位块与限位槽相适配。

10、优选的，所述l型板上固接有耳板，所述耳板上开设有通孔，所述支座上设有一对螺杆，所述螺杆贯穿支座两侧l型板上的通孔并螺纹连接有螺母。

11、优选的，所述安装板的底部固定安装有第一电机，所述第一电机的输出端固接有第一直齿轮，靠近第一电机一侧的所述转轴上固接有第二直齿轮，所述第二直齿轮与第一直齿轮啮合连接。

12、本发明的有益效果如下：

13、1.本发明所述的一种沟槽内挡土板快速支护装置，通过在安装架上设置行走轮、调节机构配合支护板与收卷式防护网，摒弃传统固定式整体支护结构，装置可沿沟槽灵活移位、定点支护作业，同时能够依据沟槽实际宽度快速适配调节两个支护板间距，支护板升降过程中同步完成防护网自动放卷铺设与卷簧储能复位收卷，无需人工拆装支护构件与防护网，大幅简化沟槽支护、拆卸工序，有效提升沟槽管道整体施工效率，适配多种规格沟槽施工工况，同时可实时阻隔沟槽侧壁碎石坠落，规避施工坠石安全隐患。

14、2.本发明所述的一种沟槽内挡土板快速支护装置，通过增设铰接式支撑杆、支座与限位组件，可对支护板实现侧向辅助加固支撑，提升支护板整体结构稳定性与边坡支护强度，且支撑杆整体铰接吊装于第二横梁底部，无需贴合沟槽底面支撑，避免占用沟槽内部管道铺设施工空间，同时限位板开设腰型限位孔，提升螺栓装配通用性与装配容错率；搭配抬升机构可实现装置落地锁止、防护网上沿压紧固定，进一步提升装置作业稳定性与防护网贴合防护效果。

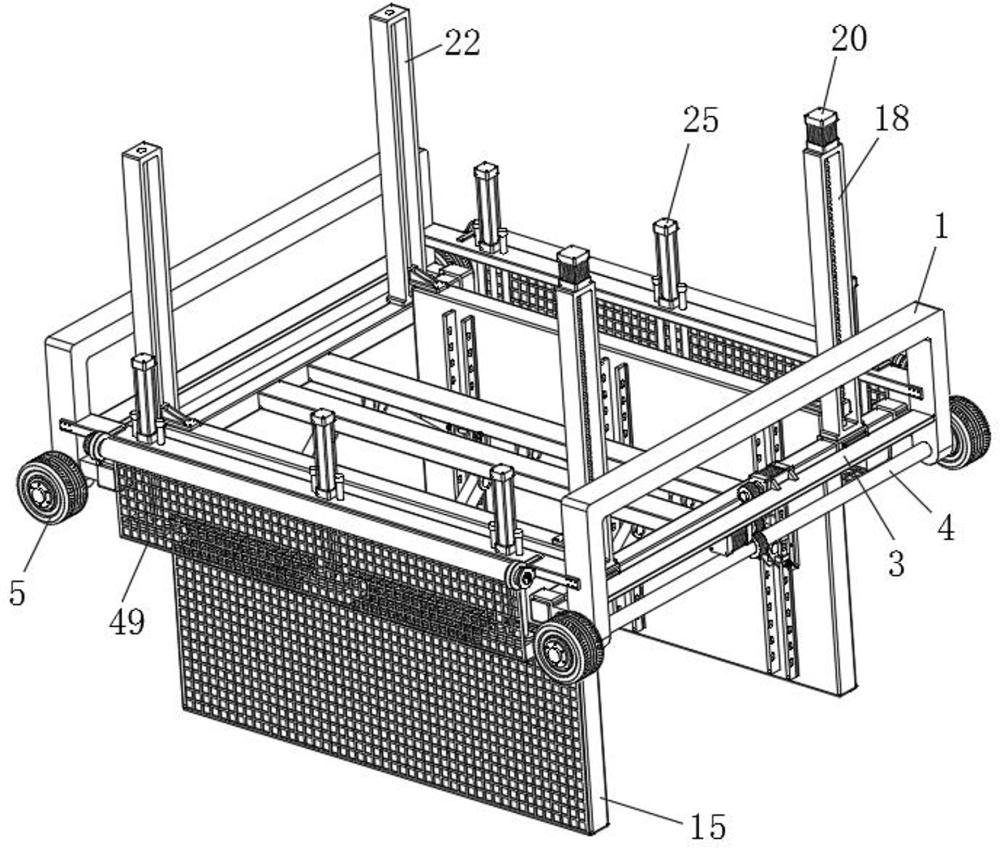

1.一种沟槽内挡土板快速支护装置，其特征在于：包括两个安装架（1），两个所述安装架（1）的底部均转动连接有转轴（4），所述转轴（4）的两端均固定安装有行走轮（5），两个所述安装架（1）之间固接有一对第一横梁（2），两个所述安装架（1）相对的内侧壁均固接有一对安装块（9），同侧的一对所述安装块（9）之间固接有第一导向杆（10），两个所述第一导向杆（10）之间设置有一对支护板（15），所述第一导向杆（10）与支护板（15）之间设有调节机构，所述调节机构能够调节一对支护板（15）之间的距离，一对所述第一横梁（2）上均设有抬升机构，所述抬升机构能够带动两个安装架（1）上升，所述第一横梁（2）上固接有一对支板（28），一对所述支板（28）之间转动连接有收卷辊（29），所述收卷辊（29）上缠绕有防护网（49），所述防护网（49）远离收卷辊（29）的一端与支护板（15）的底端固接。

2.根据权利要求1所述的一种沟槽内挡土板快速支护装置，其特征在于：所述调节机构包括第一导向块（16）和第一丝杆（11），所述第一导向杆（10）上滑动连接有一对第一导向块（16），所述第一导向杆（10）为方形杆，其中一对所述安装块（9）之间转动连接有第一丝杆（11），靠近第一丝杆（11）一侧的一对所述第一导向块（16）上均固接有第一滑块（17），所述第一丝杆（11）上通过丝杠螺母副驱动第一滑块（17），所述第一丝杆（11）上固接有第四直齿轮（14），两个所述安装架（1）上均固接有安装板（3），靠近第一丝杆（11）一侧的所述安装板（3）上固定安装有第二电机（12），所述第二电机（12）的输出端固接有第三直齿轮（13），所述第三直齿轮（13）与第四直齿轮（14）啮合连接，所述第一导向块（16）与支护板（15）之间设有升降组件，所述升降组件能够带动支护板（15）上下滑动，所述第一丝杆（11）上对称设有反向双螺纹。

3.根据权利要求2所述的一种沟槽内挡土板快速支护装置，其特征在于：所述升降组件包括第一支架（18）和第二丝杆（19），靠近第一丝杆（11）一侧的一对所述第一导向块（16）顶部均固接有第一支架（18），所述第一支架（18）上转动连接有第二丝杆（19），所述第一支架（18）的顶部固定安装有第三电机（20），所述第三电机（20）的输出端延伸至第一支架（18）内侧与第二丝杆（19）固接，所述支护板（15）靠近第一丝杆（11）的一侧顶部固接有第二滑块（21），所述第二丝杆（19）通过丝杠螺母副驱动第二滑块（21），远离第一丝杆（11）一侧的一对所述第一导向块（16）顶部均固接有第二支架（22），所述第二支架（22）上固接有第二导向杆（23），所述支护板（15）远离第一丝杆（11）的一侧顶部固接有第二导向块（24），所述第二导向块（24）与第二导向杆（23）滑动连接。

4.根据权利要求3所述的一种沟槽内挡土板快速支护装置，其特征在于：所述抬升机构包括液压缸（25）和垫块（26），所述第一横梁（2）的顶部均匀固接有若干液压缸（25），所述液压缸（25）的输出端延伸至第一横梁（2）的下方并固接有垫块（26），所述垫块（26）的顶部固接有一对支杆（27），所述支杆（27）与第一横梁（2）滑动连接，所述垫块（26）与防护网（49）相适配。

5.根据权利要求4所述的一种沟槽内挡土板快速支护装置，其特征在于：所述支板（28）的外侧壁上固接有挡板（31），所述收卷辊（29）的两端与两个挡板（31）之间均固接有卷簧（30）。

6.根据权利要求5所述的一种沟槽内挡土板快速支护装置，其特征在于：两个所述第一导向杆（10）之间固接有一对第二横梁（32），所述第二横梁（32）的底部均匀固接有若干u型架（33），所述u型架（33）上铰接有支撑杆（34），所述支撑杆（34）远离u型架（33）的一端铰接有支座（35），所述支座（35）上设有限位组件，两个所述支护板（15）的相对侧均固接有多对限位板（46），若干所述支座（35）与多对限位板（46）一一适配。

7.根据权利要求6所述的一种沟槽内挡土板快速支护装置，其特征在于：每对所述限位板（46）的相反侧均开设有限位槽（47），所述限位板（46）上均匀开设有若干限位孔（48），所述限位孔（48）为腰型孔。

8.根据权利要求7所述的一种沟槽内挡土板快速支护装置，其特征在于：所述限位组件包括l型板（36）和限位块（39），所述支座（35）的两侧外壁均固接有上下两个l型板（36），所述同侧的两个l型板（36）远离支座（35）的一端共同固接有u型板（37），所述u型板（37）的两侧分别设置有限位块（39）和拉板（40），所述限位块（39）与拉板（40）之间均匀固接有若干限位杆（38），所述限位杆（38）与u型板（37）滑动连接，所述限位杆（38）上套设有弹簧（41），所述弹簧（41）的两端分别与u型板（37）和拉板（40）固接，所述限位块（39）与限位槽（47）相适配。

9.根据权利要求8所述的一种沟槽内挡土板快速支护装置，其特征在于：所述l型板（36）上固接有耳板（42），所述耳板（42）上开设有通孔（43），所述支座（35）上设有一对螺杆（44），所述螺杆（44）贯穿支座（35）两侧l型板（36）上的通孔（43）并螺纹连接有螺母（45）。

10.根据权利要求9所述的一种沟槽内挡土板快速支护装置，其特征在于：所述安装板（3）的底部固定安装有第一电机（6），所述第一电机（6）的输出端固接有第一直齿轮（7），靠近第一电机（6）一侧的所述转轴（4）上固接有第二直齿轮（8），所述第二直齿轮（8）与第一直齿轮（7）啮合连接。
