一种抽拉组件及出水装置的制作方法

本发明涉及出水装置，尤其涉及一种抽拉组件及出水装置。

背景技术：

1、入墙式预埋龙头因其外观简洁、节省空间且易于清洁等优点，被广泛应用于住宅及商业场所。此类龙头通常将控制阀组及管路系统预埋于墙体内部，仅保留出水件和操作手柄暴露于墙面之外，为了满足用户在不同场景下的清洗需求，具备抽拉功能的出水装置逐渐成为主流配置。

2、传统的入墙式预埋龙头的抽拉功能依靠卷绕机构完成，该卷绕机构包含一个可转动的转轴，抽拉管缠绕于该转轴上。拉出出水件时，抽拉管带动转轴正向旋转而释放管体；复位时，转轴在复位件驱动下反向旋转，将抽拉管卷绕回收。然而，此类结构存在如下缺陷：抽拉管抽出过程中，转轴持续转动，抽拉管与转轴的抽出点逐渐远离收纳口，在此过程中，抽拉管发生弯折且弯折角度逐渐变大，使得抽拉管无法保持恒定的直线状态。当回收抽拉管时，会因为抽拉管存在弯折引起抽拉管与收纳口发生干涉、产生摩擦，导致抽拉管回收不畅，甚至出现卡顿、卡死现象，最终抽拉管可能无法回收，影响产品的使用可靠性和用户体验。

技术实现思路

1、本发明提供一种抽拉组件及出水装置，旨在解决现有技术中抽拉管收纳时易发生卡顿、卡死的技术问题。

2、为实现上述目的，本发明提供了如下技术方案：

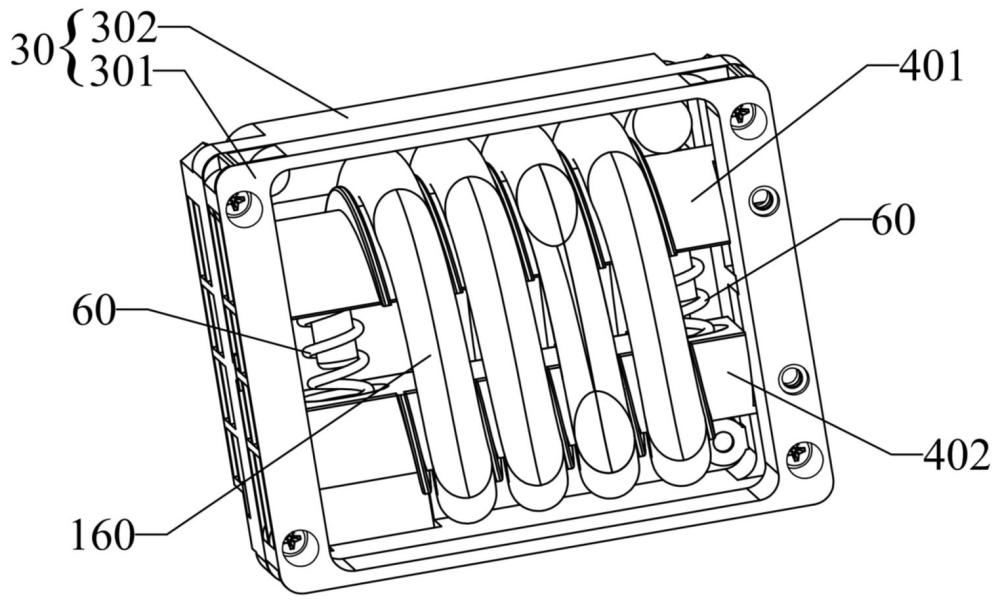

3、一种抽拉组件，用于收纳抽拉管，抽拉管的第一端连接于阀体，第二端连接于出水件，其特征在于，包括安装座，安装座设有安装腔和连通于安装腔的收纳口，收纳口用于抽出抽拉管，安装腔内相对的两侧分别设有相对设置的第一活动件和第二活动件，且第一活动件和第二活动件至少其中之一滑动连接于安装腔，使得第一活动件和第二活动件可相互远离或靠近；第一活动件和第二活动件相互远离的外周面用于缠绕抽拉管，以使抽拉管在抽出或收纳过程中，抽拉管的抽出方向的轴线和收纳口的轴线的位置相对恒定；

4、安装腔内设有复位件，复位件位于第一活动件和第二活动件之间，或者复位件位于可滑动的活动件与安装腔之间，向第一活动件和/或第二活动件施加使两者相互远离的作用力；

5、当抽出抽拉管时，克服复位件作用力使第一活动件和第二活动件相互靠近，当释放抽拉管时，第一活动件和第二活动件在复位件作用下相互远离，进而收回抽拉管。

6、进一步的，第一活动件和第二活动件相互远离的外周面设有相互适配的螺旋状收纳槽，螺旋收纳槽构成供抽拉管缠绕收纳的容置通道。

7、进一步的，第一活动件和第二活动件的两端分别设有第一导向部，安装腔的两端设有第二导向部，第一导向部与第二导向部其中之一为凸部，另一为凹部，凸部和凹部相互配合形成周向限位，以限制第一活动件和第二活动件相互靠近或远离时发生旋转。

8、进一步的，第一导向部为凸部，二导向部为凹部，凹部内设有隔板，隔板将凹部分隔为呈上下设置的第一空间和第二空间，设于第一活动件两端的第一导向部滑动连接于第一空间，设于第二活动件两端的第一导向部滑动连接于第二空间。

9、进一步的，第一活动件和第二活动件之间的空间构成活动空间，复位件设于活动空间内，第一活动件设有第一固定位，第二活动件设有第二固定位，第一固定位和第二固定位相对设置，复位件的两端分别连接于第一固定位和第二固定位，第一固定位和第二固定位其中之一为固定槽，另一为固定槽、固定柱或设有固定柱的固定槽中的任意一种。

10、进一步的，复位件分别设于活动空间的两端，第一活动件的两端设有第一固定位，第二活动件的两端设有第二固定位。

11、进一步的，安装座设有让位口，用于穿设于抽拉管的第一端，使其连通于控制阀组的出水端。

12、进一步的，安装座包括上盖和底座，上盖和底座相互连接所形成的空间构成安装腔，安装腔的两端设有导槽，上盖和导槽围合出的空间构成第二导向部，底座设有让位口，上盖设有收纳口。

13、进一步的，底座设有第一定位部，上盖设有第二定位部，第一定位部和第二定位部相互凹凸配合，用于上盖和底座之间的定位连接。

14、进一步的，隔板朝上盖延伸的部分构成第一定位部，第二定位部为定位槽。

15、进一步的，第一活动件和第二活动件相互远离的外周面为弧面，第一活动件和第二活动件相互靠近的外周面为平面。

16、一种出水装置，包括控制阀组、出水件以及抽拉管，还包括如前文所述的抽拉组件，抽拉管缠绕于收纳槽，且抽拉管的第一端连通于控制阀组的出水端，第二端连通于出水件的进水端；

17、当抽拉出水件时，克服复位件的弹力使第一活动件和第二活动件相互靠近，使得抽拉管沿收纳槽中拉出；当释放出水件时，在复位件的弹力作用下，第一活动件和第二活动件相互远离，使得抽拉管收纳于收纳槽中。

18、进一步的，还包括预埋盒和面板，预埋盒预埋于墙体内，抽拉组件、控制阀组以及抽拉管安装于预埋盒内，面板盖设于预埋盒的开口处，从而抽拉组件、控制阀组以及抽拉管隐藏于预埋盒内，面板设有供收纳管穿出的通孔，出水件位于面板外侧。

19、本发明的有益效果是：

20、1、本发明提出的一种抽拉组件，包括复位件和分别设置于安装腔内相对两侧的第一活动件和第二活动件，第一活动件和第二活动件至少其中之一滑动连接于安装腔且由复位件提供相互远离的作用力，使得抽拉组件能够利用弹性势能实现抽拉管的自动收回，且抽拉过程中，抽拉管的抽出方向的轴线和收纳口的轴线的位置相对恒定，即抽拉管抽拉过程中不会发生弯折，持续保持直线状态，避免因弯折导致的抽拉管与收纳口发生干涉、产生摩擦，进而避免收回时引发卡顿或卡死问题，提升了抽拉复位的稳定性和流畅度。

21、2、本发明提出的一种抽拉组件，设置于第一活动件和第二活动件的相互远离的外周面的螺旋状的收纳槽构成了供抽拉管缠绕收纳的容置通道，使得抽拉管在收纳和拉出过程中始终保持有序的螺旋排列，避免抽拉管容易打结、缠绕混乱及卡涩的问题，保证抽拉过程的顺畅性。收纳槽配合第一活动件和第二活动件相对滑动的结构，能够以较小的轴向行程实现较长的抽拉管收纳长度，提高空间利用率，适用于对安装厚度有限制的入墙式安装场景。

22、3、本发明提出的一种抽拉组件，通过第一导向部与第二导向部的配合，将第一活动件和第二活动件的运动自由度限制在直线移动方向上，消除了第一活动件和第二活动件绕自身轴线旋转的可能性，防止螺旋状收纳槽因活动件自转，使得两螺旋状收纳槽由相互远离切换为相互靠近的状态，进而避免抽拉管缠绕在第一活动件、第二活动件未开设螺旋状收纳槽的部位，确保螺旋状收纳槽的功能正常。

23、4、本发明提出的一种抽拉组件，第一导向部将凹部分隔为第一空间和第二空间，从而将第一活动件和第二活动件的运动路径被限定在各自对应的空间内，避免凸部的活动空间过大导致第一活动件和第二活动件在滑动过程中发生倾斜。

24、5、本发明提出的一种抽拉组件，复位件的数量为两个，第一活动件与第二活动件之间的空间构成活动空间，两个复位件分别位于活动空间内沿活动件的长度方向的两端，避免仅设置单个复位件时可能产生的偏载或倾斜现象，从而提升第一活动件和第二活动件在安装腔内滑动的平稳性。

25、6、本发明提出的一种抽拉组件，第一活动件和第二活动件相互远离的外周面为弧面，弧面作为抽拉管的缠绕支撑界面，降低了管材与活动件接触界面的摩擦阻力，进而减少了因摩擦导致的磨损风险；第一活动件和第二活动件相互靠近的外周面为平面，扩大活动空间的容积，使第一活动件和第二活动件在相对运动过程中具有更大的行程范围。
