一种清淤抽沙机的钻头的制作方法

本技术涉及抽沙机，具体为一种清淤抽沙机的钻头。

背景技术：

1、抽沙机是一种具备破碎、抽沙同步运行的机械设备，主要用于对河流、管道、池塘等设施内积累淤泥的清理。

2、现有抽沙机的钻头一般都是固定安装或整体式构造，在需要进行维修时，需要将钻头上的螺栓等固定部件进行拆卸，成本以及时间都过大，并且现有抽沙机的钻头都是柱状形态，依靠外侧螺旋叶进行转动清理，再加上螺栓等部分的外漏，导致其转动会产生较大的阻力。

3、故而提出一种清淤抽沙机的钻头来解决上述中所提出的问题。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种清淤抽沙机的钻头，可以解决拆卸不便、使用阻力过大的问题。

2、为实现上述目的，本实用新型提供如下技术方案：包括机体，以及设置于所述机体上的支撑臂，所述支撑臂末端设置有液压电机，所述液压电机输出端设置有钻头组件；

3、所述液压电机输出端固定设置有固定头，所述钻头组件包括用于支撑的上连接盘和固定筒，所述固定筒固定贯穿于所述上连接盘中部，所述固定筒与所述固定头螺纹连接；

4、所述上连接盘外周卡接设置有若干个支撑斜板，若干个所述支撑斜板呈圆柱阵列分布在所述上连接盘外周，所述支撑斜板一侧设置有清理齿，所述清理齿中部贯穿设置有若干个通孔。

5、优选的，所述支撑斜板与所述清理齿呈角度设置，所述支撑斜板与所述清理齿连接处一侧呈角度设置有镂空三角板，所述支撑斜板上端固定设置有上卡接件，所述上卡接件一侧插接有限位卡接件。

6、优选的，所述清理齿呈锯齿状，所述上卡接件卡接方向与所述清理齿朝向相反。

7、优选的，所述上连接盘外周侧边呈凹陷设置有插接凹槽，所述上卡接件通过凹槽与所述上连接盘插接，所述限位卡接件位于所述上连接盘上表面。

8、优选的，镂空三角板朝向所述上连接盘中心处轴线，若干个镂空三角板同时插接有下连接盘，所述下连接盘外周侧边设置有插接凹槽，镂空三角板下半部分插接至凹槽内。

9、优选的，所述上连接盘外周凹槽与所述下连接盘外周凹槽朝向一致，且所述下连接盘与所述上连接盘位于同一轴线上。

10、优选的，所述支撑斜板、所述清理齿与镂空三角板内角呈锐角，且该锐角区域内设置有若干个加强筋，所述加强筋同时与所述支撑斜板、所述清理齿以及镂空三角板固定连接。

11、与现有技术相比，本实用新型提供了一种清淤抽沙机的钻头，具备以下有益效果：

12、1、通过在固定头的连接下，将钻头组件与液压电机连接固定，并将固定头与固定筒的螺旋紧固方向与钻头组件的转动方向设置为相反，保证液压电机驱动钻头组件转动时，其连接状态的可靠准确。

13、2、通过在清理齿上设置多个通孔，使其在转动时，水流能够经通孔流出，减少清理齿受到的阻力，进一步提高钻头组件整体的转动效率，减少使用成本。

14、3、在上连接盘与下连接盘的组合支撑下，使钻头组件整体呈稳定且具备一定强度的卯榫连接状态。

15、4、在惯性作用下，使清理齿推动支撑斜板以及上卡接件向上连接盘凹槽内移动，推动镂空三角板向下连接盘凹槽内移动，并结合清理齿转动时受到的推力，能够进一步推动支撑斜板与镂空三角板进行插接贴合，使钻头组件在持续转动时，其内部插接部分连接强度越大。

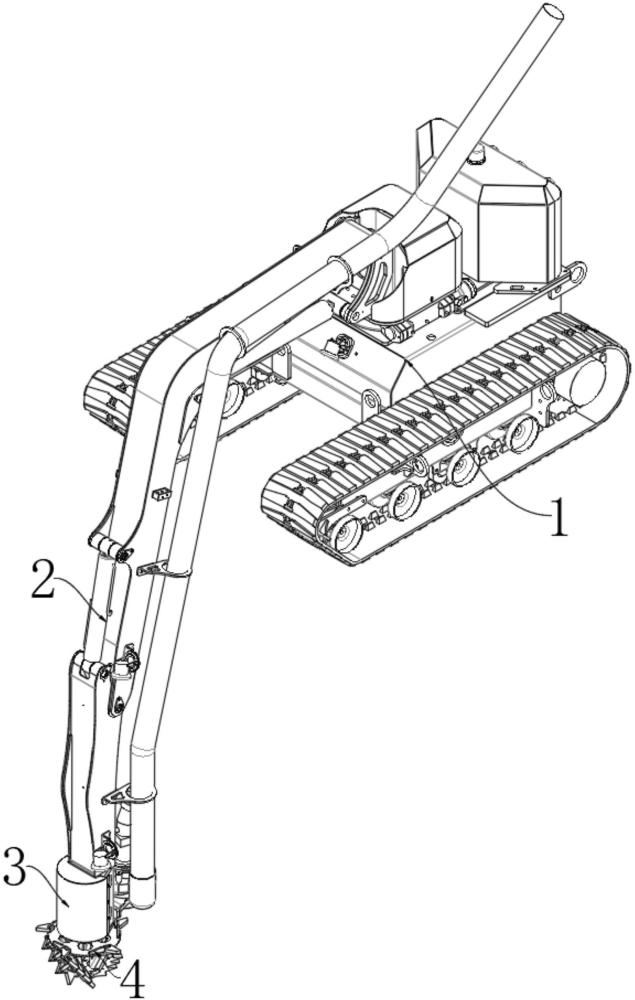

1.一种清淤抽沙机的钻头，其特征在于：包括机体（1），以及设置于所述机体（1）上的支撑臂（2），所述支撑臂（2）末端设置有液压电机（3），所述液压电机（3）输出端设置有钻头组件（4）；

2.根据权利要求1所述的一种清淤抽沙机的钻头，其特征在于：所述支撑斜板（404）与所述清理齿（405）呈角度设置，所述支撑斜板（404）与所述清理齿（405）连接处一侧呈角度设置有镂空三角板，所述支撑斜板（404）上端固定设置有上卡接件（407），所述上卡接件（407）一侧插接有限位卡接件（408）。

3.根据权利要求2所述的一种清淤抽沙机的钻头，其特征在于：所述清理齿（405）呈锯齿状，所述上卡接件（407）卡接方向与所述清理齿（405）朝向相反。

4.根据权利要求2所述的一种清淤抽沙机的钻头，其特征在于：所述上连接盘（401）外周侧边呈凹陷设置有插接凹槽，所述上卡接件（407）通过凹槽与所述上连接盘（401）插接，所述限位卡接件（408）位于所述上连接盘（401）上表面。

5.根据权利要求4所述的一种清淤抽沙机的钻头，其特征在于：镂空三角板朝向所述上连接盘（401）中心处轴线，若干个镂空三角板同时插接有下连接盘（403），所述下连接盘（403）外周侧边设置有插接凹槽，镂空三角板下半部分插接至凹槽内。

6.根据权利要求5所述的一种清淤抽沙机的钻头，其特征在于：所述上连接盘（401）外周凹槽与所述下连接盘（403）外周凹槽朝向一致，且所述下连接盘（403）与所述上连接盘（401）位于同一轴线上。

7.根据权利要求2所述的一种清淤抽沙机的钻头，其特征在于：所述支撑斜板（404）、所述清理齿（405）与镂空三角板内角呈锐角，且该锐角区域内设置有若干个加强筋（409），所述加强筋（409）同时与所述支撑斜板（404）、所述清理齿（405）以及镂空三角板固定连接。
