一种马桶底部喷射冲水回流组件的制作方法

本技术涉及马桶，尤其涉及一种马桶底部喷射冲水回流组件。

背景技术：

1、中国专利文献公开号cn114411898a公开了无水箱式机械阀冲水系统，属于马桶冲水系统领域，主控腔室一侧设置有第一排水管、第二排水管以及进水管，第一排水管与第二排水管之间设置有流道切换机构，主控活塞朝启动腔室方向移动时，第一排水管与进水管连通；主控活塞上设置有过水腔，主控腔室另一端连通有切换控制水道，主控活塞复位时，过水腔连通切换控制水道与进水管，以驱动流道切换机构使第二排水管与进水管连通。通过启动腔室的延时设置使得一次触发可以控制主控活塞完成一个往复运动，期间主控活塞控制流道切换机构切换出水管道，从而推动水流完成外圈冲水、喷射冲水以及外圈二次冲水蓄水的整个过程，全程都是通过机械作用力完成，不需要依赖水箱的电力。

2、机械阀工作时会有部分水排出至储水箱中，由于冲水阀放置位置较低，这部分水无法依靠重力直接排放至马桶中，需要主动作用力来将其排出。

技术实现思路

1、针对上述问题，本实用新型旨在解决上面描述的问题。本实用新型的一个目的是提供解决以上问题中的一种马桶底部喷射冲水回流组件。

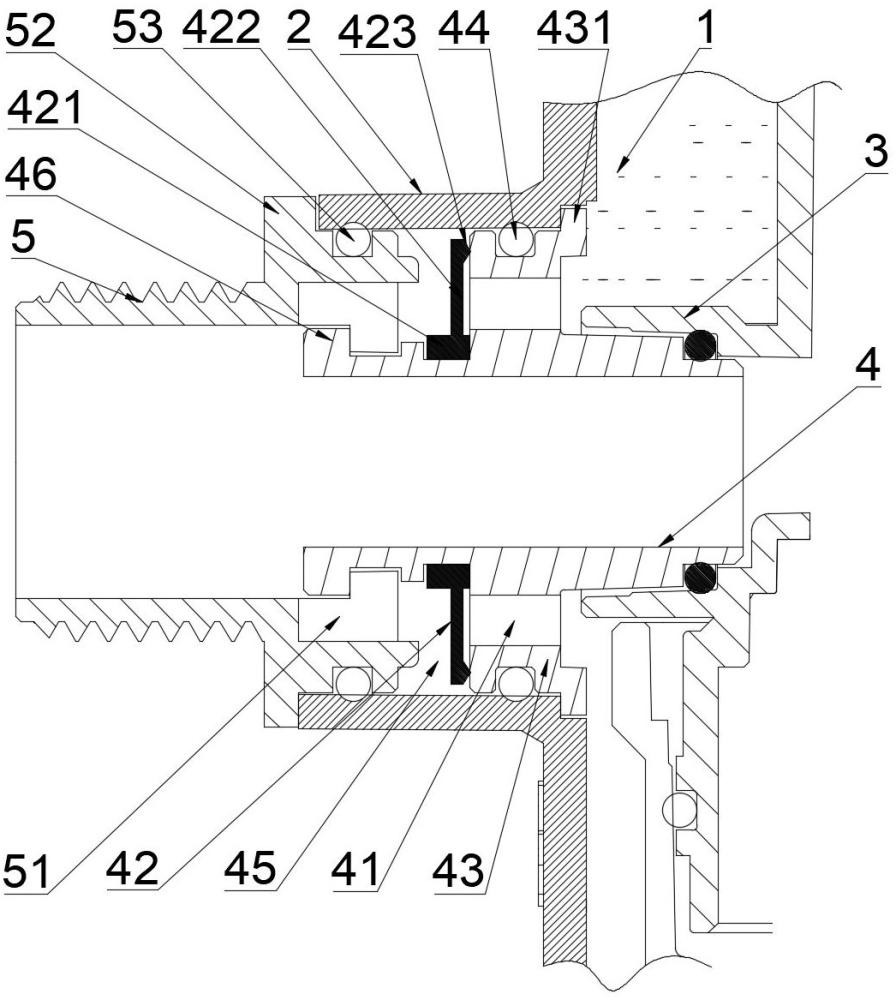

2、本实用新型采取的方案是：一种马桶底部喷射冲水回流组件，包括位于储水箱底部的排水口、与机械阀出水端连接的冲水接头、回流接头以及水管接头；所述水管接头固定安装在所述排水口的外侧，所述回流接头固定安装在所述排水口的内侧；

3、所述回流接头一端与所述冲水接头连接，另一端与所述水管接头连接，所述回流接头侧壁设置有与储水箱连通的回流孔，所述回流孔中与所述水管接头内部连通，所述回流孔中设置有单向阀，水流只能从储水箱往所述水管接头内部流动。

4、优选的技术方案在于，所述回流接头中部设置有回流环，所述回流环固定在所述排水口的内侧端部，所述回流环与所述排水口内壁之间设置有第一密封圈，所述回流孔贯穿所述回流环，所述回流环与所述水管接头端部之间设置有回流腔，所述回流腔与所述水管接头内部连通，所述单向阀位于所述回流腔中。

5、优选的技术方案在于，所述单向阀为橡胶密封圈，所述橡胶密封圈包括固定环和弹性薄膜部，所述弹性薄膜部从所述固定环往外部延伸，所述固定环固定于所述回流接头上，所述弹性薄膜部贴合在所述回流环的端部，所述弹性薄膜部封闭所述回流孔。

6、优选的技术方案在于，所述弹性薄膜部厚度为1-2mm，所述弹性薄膜部最外侧靠近所述固定环的一侧设置有凸起部，所述凸起部与所述固定环断面相抵。

7、优选的技术方案在于，所述水管接头靠近回流接头的一端内侧设置有卡槽部，所述回流接头该端外侧设置有卡接部，安装时所述卡接部卡接于所述卡槽部中；所述卡槽部连通所述回流腔与所述水管接头内部。

8、优选的技术方案在于，所述水管接头最外侧设置有限位部，所述限位部与所述排水口的外端部相抵，所述回流环最外侧设置有限位凸缘，所述限位凸缘与所述排水口的内端部相抵，当所述卡接部卡入所述卡槽部中时，所述限位部与所述限位凸缘夹持在所述排水口两端。

9、优选的技术方案在于，所述水管接头端部外侧设置有第二密封圈，所述水管接头端部插入所述排水口中时，所述限位部与所述排水口的外端部相抵。

10、与现有技术相比，本实用新型马桶底部喷射冲水回流组件具有以下技术效果：

11、1、本申请马桶底部喷射冲水回流组件，包括位于储水箱底部的排水口、与机械阀出水端连接的冲水接头、回流接头以及水管接头；所述水管接头固定安装在所述排水口的外侧，所述回流接头固定安装在所述排水口的内侧；所述回流接头一端与所述冲水接头连接，另一端与所述水管接头连接，所述回流接头侧壁设置有与储水箱连通的回流孔，所述回流孔中与所述水管接头内部连通，所述回流孔中设置有单向阀，水流只能从储水箱往所述水管接头内部流动。利用底部高速的冲水流量产生的负压将储水箱中的水吸出，同时冲水关闭时储水箱水流可以持续供应，避免水锤效应，且马桶水不会回流。

12、参照附图来阅读对于示例性实施例的以下描述，本实用新型的其他特性特征和优点将变得清晰。

1.一种马桶底部喷射冲水回流组件，其特征在于：

2.如权利要求1所述的马桶底部喷射冲水回流组件，其特征在于：

3.如权利要求2所述的马桶底部喷射冲水回流组件，其特征在于：

4.如权利要求3所述的马桶底部喷射冲水回流组件，其特征在于：

5.如权利要求2所述的马桶底部喷射冲水回流组件，其特征在于：

6.如权利要求5所述的马桶底部喷射冲水回流组件，其特征在于：

7.如权利要求6所述的马桶底部喷射冲水回流组件，其特征在于：
