一种轻量化匹克球拍的制作方法

本技术涉及球拍，尤其涉及一种轻量化匹克球拍。

背景技术：

1、匹克球(pickleball)是一种用球拍击球的运动，是从美国西雅图的本不里奇岛兴起的，可以说是将网球、羽毛球和乒乓球相结合一项运动，其活动量与运动量都比网球小，适合各年龄层的人的进行，因此近年来逐渐流行并受到大众的喜爱。

2、对于以往的匹克球球拍制作而言，其采用的是pp芯板、芳纶芯板的夹层结构(pp芯板是采用多个空心的pp芯管进行捆扎，然后多个空心的pp芯管表面使用粘合剂相互进行粘合，在固定完成后，进行横向的定量厚度切割形成的pp芯板，芳纶芯板的制作则与pp芯板的制作方式一致，但是采用的是空心的芳纶芯管)，由于pp芯板或芳纶芯板均是多个管纵向相互粘合形成的，使得板的表面并不是完整的平面，而是有多个通孔，使得球拍击球的弹力有限，击球的弹性不佳。

3、由于是pp芯板或芳纶芯板，粘合剂在粘合时则只能粘附在多个管的边缘处，导致粘合力不均匀，而球拍主体的中部区域经常需要击球，中部区域为击球的甜心区域，导致甜心区域会经常受到冲撞力，长时间的冲击则会导致粘合剂脱落，且pp芯板、芳纶芯板的强度不足，使得中部区域会出现塌陷的情况，耐久度下降，进而导致球拍的弹力下降，击球效果不佳，最终导致控球能力、回球力量感以及精准度均下降。

4、专利号为cn119857254a的一种高弹性球拍及其生产工艺，其中间层的板采用的是pet材料，在有限的厚度下，导致球拍整体的刚性不足，同时，球拍的侧边采用的是发泡材料进行贴附，导致球拍边角的强度不足，击球效果不佳。

5、为此，有必要提出一种轻量化匹克球拍来在原有的生产工艺下提高球拍整体的刚性，同时提高球拍边角的强度，进而提高击球效果。

技术实现思路

1、为了解决上述问题，本实用新型提出一种轻量化匹克球拍在原有的生产工艺下提高球拍整体的刚性，同时提高球拍边角的强度，进而提高击球效果。

2、本实用新型通过以下技术方案实现的：

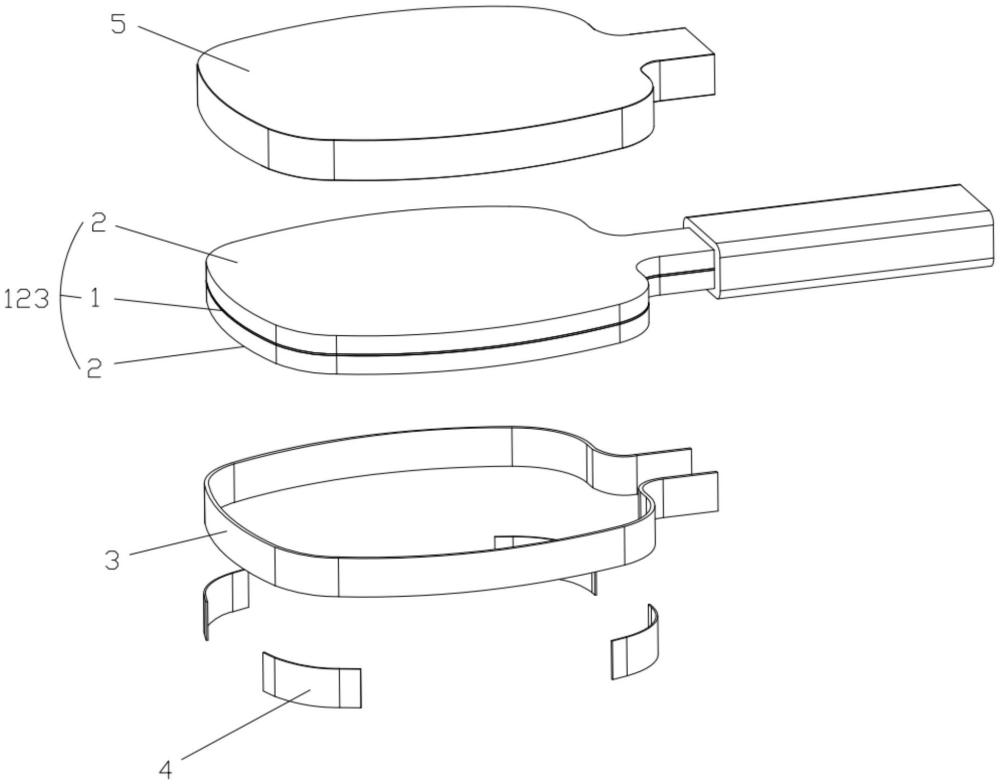

3、本实用新型提出一种轻量化匹克球拍，包括碳纤维加固板、两个击球受力板、防护侧边板、多个护角板，所述碳纤维加固板固定连接于两个所述击球受力板之间，形成多边形叠层结构，所述防护侧边板固定连接于所述多边形叠层结构的外周侧上，多个所述护角板分别与所述多边形叠层结构的弧形边角部位一一对应，多个所述护角板均与所述防护侧边板的外周侧固定连接。

4、进一步的，所述碳纤维加固板的厚度为a，所述击球受力板的厚度为b，所述多边形叠层结构的厚度为c，a与b的关系为35～37a＝b，c≥a+b。

5、进一步的，所述碳纤维加固板的厚度为0.15～0.30mm。

6、进一步的，所述护角板呈弧形板状结构。

7、进一步的，所述护角板的厚度为0.15～0.30mm。

8、进一步的，所述防护侧边板的厚度为1.5～3.0mm。

9、进一步的，多个所述护角板均通过粘合剂与所述防护侧边板的外周侧形成粘合固定连接。

10、进一步的，所述轻量化匹克球拍还包括表面层，所述表面层对所述多边形叠层结构以及所述防护侧边板的表面进行包裹固定。

11、本实用新型的有益效果：

12、本实用新型采用碳纤维加固板作为两个击球受力板之间的加固板，提高了球拍整体的刚性，同时也形成了多边形叠层结构，防护侧边板则对多边形叠层结构的外周侧进行防护，多个护角板则对多边形叠层结构的弧形边角部位进行防护，提高了球拍的边角强度；综上所述，本轻量化匹克球拍能够有效地在原有的生产工艺下提高球拍整体的刚性，同时提高球拍边角的强度，进而提高击球效果。

1.一种轻量化匹克球拍，其特征在于，包括碳纤维加固板、两个击球受力板、防护侧边板、多个护角板，所述碳纤维加固板固定连接于两个所述击球受力板之间，形成多边形叠层结构，所述防护侧边板固定连接于所述多边形叠层结构的外周侧上，多个所述护角板分别与所述多边形叠层结构的弧形边角部位一一对应，多个所述护角板均与所述防护侧边板的外周侧固定连接。

2.根据权利要求1所述的轻量化匹克球拍，其特征在于，所述碳纤维加固板的厚度为a，所述击球受力板的厚度为b，所述多边形叠层结构的厚度为c，a与b的关系为35～37a＝b，c≥a+b。

3.根据权利要求2所述的轻量化匹克球拍，其特征在于，所述碳纤维加固板的厚度为0.15～0.30mm。

4.根据权利要求1所述的轻量化匹克球拍，其特征在于，所述护角板呈弧形板状结构。

5.根据权利要求1所述的轻量化匹克球拍，其特征在于，所述护角板的厚度为0.15～0.30mm。

6.根据权利要求1所述的轻量化匹克球拍，其特征在于，所述防护侧边板的厚度为1.5～3.0mm。

7.根据权利要求1所述的轻量化匹克球拍，其特征在于，多个所述护角板均通过粘合剂与所述防护侧边板的外周侧形成粘合固定连接。

8.根据权利要求1所述的轻量化匹克球拍，其特征在于，所述轻量化匹克球拍还包括表面层，所述表面层对所述多边形叠层结构以及所述防护侧边板的表面进行包裹固定。
