一种用于打叶复烤的打包机活动料箱的制作方法

本技术涉及打叶复烤，尤其涉及一种用于打叶复烤的打包机活动料箱。

背景技术：

1、在打叶复烤工艺中，通过打包机将烟叶压入纸箱形成烟包，形成的烟包可通过带式输送机送往下一工序，已实现自动打包作业。打包机包括活动料箱、设置于活动料箱上方的固定料箱、打包头、固定支架以及设置于活动料箱下方的称重装置。活动料箱由箱体、箱体支架及驱动机构等组成，箱体支架放置于称重装置上，烟叶能够通过固定料箱进入活动料箱内，通过称重装置对活动料箱以及其内部的烟叶进行称重，当称重结果达到设定重量之后，打包头将物料压缩至由活动料箱固定的纸箱内以形成烟包，然后活动料箱在驱动机构的驱动下上升到第一设定位置并与纸箱分离，烟包则由下方的带式输送机送至下一工序；然后新的空纸箱进入到位后，活动料箱在驱动机构的驱动下下降到第二设定位置并再次对纸箱形成固定，进入下一个工作循环。在此过程中，箱体支架一直保持不动。但是，为了保证生产安全，如果生产过程中出现烟包并未被带式输送机构送往下一工序，而活动料箱因控制程序故障就下降至第二设定位置的时候，就容易损坏设备。对此，相关技术中使得箱体支架与称重装置通过穿销销在一起，当发生故障时，穿销能够脱开，以保护设备整体安全。

2、但是，当穿销脱开后，活动料箱缺乏有效固定，存在倾倒的严重安全隐患，对此，相关技术中使得箱体支架与固定支架两者间通过滑轮和滑槽配合，以防止活动料箱出现倾倒和较大的位移，然而当滑轮和滑槽接触的时候，箱体支架受到的力将传递至称重装置，会导致称重装置的称重数据发生波动，影响称重的精度。

技术实现思路

1、本实用新型的目的在于：提供一种用于打叶复烤的打包机活动料箱，在当活动料箱与称重装置脱开的时候，防止活动料箱倾倒，并保证称重精度。

2、本实用新型提供一种用于打叶复烤的打包机活动料箱，该用于打叶复烤的打包机活动料箱包括：

3、活动料箱；

4、活动料箱支架；

5、称重装置，所述活动料箱支架支撑于所述称重装置；

6、穿销，分别与所述活动料箱和所述称重装置沿竖直方向插接；

7、驱动机构，包括固定设置于所述活动料箱支架的驱动件，以及传动连接于所述驱动件和所述活动料箱支架之间的传动组件，所述驱动件通过所述传动组件驱动所述活动料箱沿竖直方向往复运动；

8、固定支架，与所述活动料箱支架间隔设置；

9、多个连接条，每个所述连接条的两端分别与所述固定支架和所述活动料箱支架固定连接。

10、作为用于打叶复烤的打包机活动料箱的优选技术方案，每个所述连接条的第一端与所述固定支架的顶端固定连接，所述连接条的第二端与所述活动料箱支架的顶端固定连接。

11、作为用于打叶复烤的打包机活动料箱的优选技术方案，所述打包机活动料箱还包括多个第一连接组件和多个第二连接组件，多个所述第一连接组件与多个所述连接条的第一端一一对应设置，多个所述第二连接组件与多个所述连接条的第二端一一对应设置；

12、所述第一连接组件包括第一压块和第一连接螺栓，所述第一连接螺栓穿过所述第一压块和对应的所述连接条的第一端并和所述固定支架的顶端螺纹连接；

13、所述第二连接组件包括第二压块和第二连接螺栓，所述第二连接螺栓穿过所述第二压块和对应的所述连接条的第二端并和所述活动料箱支架的顶端螺纹连接。

14、作为用于打叶复烤的打包机活动料箱的优选技术方案，所述连接条具有柔性。

15、作为用于打叶复烤的打包机活动料箱的优选技术方案，所述连接条由聚乙烯材料制成。

16、作为用于打叶复烤的打包机活动料箱的优选技术方案，所述固定支架与所述活动料箱支架之间的间距为a，所述连接条位于所述固定支架和所述活动料箱支架之间的部分的长度为b，a＜b＜1.5a。

17、作为用于打叶复烤的打包机活动料箱的优选技术方案，所述固定支架和所述活动料箱支架均呈矩形框形状，且所述活动料箱支架套设于所述活动料箱，所述固定支架套设于所述活动料箱支架，所述固定支架包括沿第一方向平行且间隔设置的第一架体和第二架体，所述活动料箱支架包括沿第一方向平行且间隔设置的第三架体和第四架体，所述第一架体与所述第三架体相邻，且所述第二架体与所述第四架体相邻；

18、多个所述连接条包括连接于所述第一架体和所述第三架体之间的第一连接条，以及连接于所述第二架体和所述第四架体之间第二连接条。

19、作为用于打叶复烤的打包机活动料箱的优选技术方案，所述第一架体和所述第三架体之间连接有多个所述第一连接条，且多个所述第一连接条沿第二方向间隔设置；所述第二架体和所述第四架体之间连接有多个第二连接条，且多个所述第二连接条沿第二方向间隔设置，所述第一方向与所述第二方向垂直。

20、作为用于打叶复烤的打包机活动料箱的优选技术方案，所述称重装置包括称重支架，所述活动料箱支架包括四个支撑脚；

21、所述打包机活动料箱包括四个所述穿销，四个所述穿销沿竖直方向一一对应地穿过四个所述支撑脚且均和所述称重支架插接。

22、作为用于打叶复烤的打包机活动料箱的优选技术方案，所述驱动件为电机，所述传动组件包括减速机、齿轮和齿条，所述电机、所述减速机和所述齿轮依次传动连接，所述齿条固定设置于所述活动料箱，且所述齿条沿竖直方向延伸，所述齿轮与所述齿条啮合。

23、本实用新型提供的用于打叶复烤的打包机活动料箱至少具备以下有益效果：

24、该打包机活动料箱包括活动料箱、活动料箱支架、称重装置、穿销、驱动机构、固定支架和多个连接条，活动料箱支架与固定支架间隔设置，活动料箱支架支撑于称重装置，且穿销分别与活动料箱和称重装置沿竖直方向插接，驱动机构包括固定设置于活动料箱支架的驱动件，以及传动连接于驱动件和活动料箱支架之间的传动组件，驱动件通过传动组件驱动活动料箱沿竖直方向往复运动；每个连接条的两端分别与固定支架和活动料箱支架固定连接，且多个连接条用于阻止固定支架和活动料箱支架接触。本实施例提供的打包机活动料箱，当发生故障导致穿销脱开时，活动料箱支架通过多个连接条固定在固定支架上，能够避免活动料箱倾倒或发生较大位移，且通过多个连接条阻止活动料箱支架与固定支架接触，能够避免活动料箱支架和固定支架发生碰撞，进而保证称重装置称量结果可靠且精度高。

1.一种用于打叶复烤的打包机活动料箱，其特征在于，打包机活动料箱包括：

2.根据权利要求1所述的用于打叶复烤的打包机活动料箱（1），其特征在于，每个所述连接条（7）的第一端与所述固定支架（6）的顶端固定连接，所述连接条（7）的第二端与所述活动料箱支架（2）的顶端固定连接。

3.根据权利要求2所述的用于打叶复烤的打包机活动料箱（1），其特征在于，所述打包机活动料箱（1）还包括多个第一连接组件（8）和多个第二连接组件（9），多个所述第一连接组件（8）与多个所述连接条（7）的第一端一一对应设置，多个所述第二连接组件（9）与多个所述连接条（7）的第二端一一对应设置；

4.根据权利要求1所述的用于打叶复烤的打包机活动料箱（1），其特征在于，所述连接条（7）具有柔性。

5.根据权利要求4所述的用于打叶复烤的打包机活动料箱（1），其特征在于，所述连接条（7）由聚乙烯材料制成。

6.根据权利要求1所述的用于打叶复烤的打包机活动料箱（1），其特征在于，所述固定支架（6）与所述活动料箱支架（2）之间的间距为a，所述连接条（7）位于所述固定支架（6）和所述活动料箱支架（2）之间的部分的长度为b，a＜b＜1.5a。

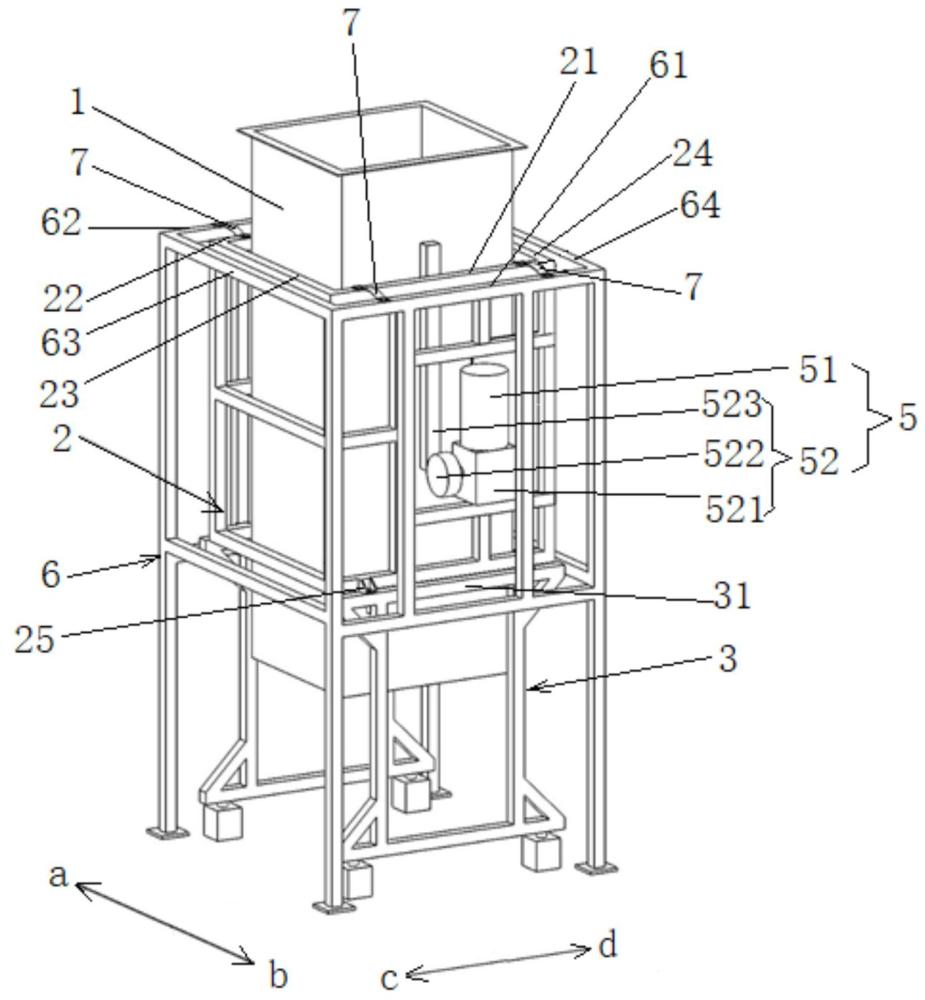

7.根据权利要求1所述的用于打叶复烤的打包机活动料箱（1），其特征在于，所述固定支架（6）和所述活动料箱支架（2）均呈矩形框形状，且所述活动料箱支架（2）套设于所述活动料箱（1），所述固定支架（6）套设于所述活动料箱支架（2），所述固定支架（6）包括沿第一方向平行且间隔设置的第一架体（61）和第二架体（62），所述活动料箱支架（2）包括沿第一方向平行且间隔设置的第三架体（21）和第四架体（22），所述第一架体（61）与所述第三架体（21）相邻，且所述第二架体（62）与所述第四架体（22）相邻；

8.根据权利要求7所述的用于打叶复烤的打包机活动料箱（1），其特征在于，所述第一架体（61）和所述第三架体（21）之间连接有多个所述第一连接条，且多个所述第一连接条沿第二方向间隔设置；所述第二架体（62）和所述第四架体（22）之间连接有多个第二连接条，且多个所述第二连接条沿第二方向间隔设置，所述第一方向与所述第二方向垂直。

9.根据权利要求7所述的用于打叶复烤的打包机活动料箱（1），其特征在于，所述称重装置（3）包括称重支架（31），所述活动料箱支架（2）包括四个支撑脚（25）；

10.根据权利要求1-9任一项所述的用于打叶复烤的打包机活动料箱（1），其特征在于，所述驱动件（51）为电机，所述传动组件（52）包括减速机（521）、齿轮（522）和齿条（523），所述电机、所述减速机（521）和所述齿轮（522）依次传动连接，所述齿条（523）固定设置于所述活动料箱（1），且所述齿条（523）沿竖直方向延伸，所述齿轮（522）与所述齿条（523）啮合。
