一种餐厨垃圾分拣输送装置的制作方法

本技术涉及垃圾分拣，尤其涉及一种餐厨垃圾分拣输送装置。

背景技术：

1、对餐厨垃圾处理过程中，垃圾会有铁勺、铁筷子、刷碗的铁渣滓等铁类垃圾，对其进行筛选和垃圾输送是其中的一个环节。

2、经检索，现有技术公开了一种方便分拣的垃圾输送装置（公告号：cn221714939u），该方便分拣的垃圾输送装置，包括主体，所述主体表面开设有通槽，所述主体内壁固定连接有顶板，所述主体内壁固定连接有斜板，所述斜板开设有通槽，所述主体内部设置有分拣结构，所述分拣结构包括电机，所述电机固定连接在主体内壁底部，所述电机输出端固定连接有链轮组的一端。

3、现有技术主要通过电磁铁对垃圾进行磁选，剔除垃圾中的铁质垃圾，而电磁铁需定期清理，现有技术采用刮板刮除的方式，在电磁铁下降被刮板清理时是无法进行磁选时，进而此时为空档期，难以在连续输送过程中不间断磁选，具有可优化空间。

4、为此，我们提出一种餐厨垃圾分拣输送装置。

技术实现思路

1、本实用新型主要是解决上述不间断磁选的技术问题，提供一种垃圾分拣输送装置。

2、为了实现上述目的，本实用新型采用了如下技术方案，一种餐厨垃圾分拣输送装置，包括：

3、机架,机架的顶部安装有用于送料的输送带本体；

4、分选组件，设置在输送带本体上方用于分拣铁质垃圾，所述分选组件包括横梁、旋转座、电磁铁和驱动电机，所述横梁固定安装在机架的顶部，所述旋转座与横梁转动连接，旋转座的底部固定安装有两个电磁铁，所述驱动电机与横梁固定安装，驱动电机能够驱动旋转座转动；

5、疏散结构，设置在机架的上方用于松动输送带本体上的垃圾。

6、作为本实用新型的一种优选方式，所述分选组件还包括收集箱和刮板，所述机架的两侧各固定安装一个收集箱，每个收集箱的上方均固定安装一根相同的刮板，刮板能够刮擦清理电磁铁。

7、作为本实用新型的一种优选方式，所述收集箱为顶部开口的箱体，所述刮板为矩形板，刮板的顶面能够抵触电磁铁的底面。

8、作为本实用新型的一种优选方式，所述旋转座为水平截面呈l形的板，所述驱动电机的输出轴贯穿旋转座并与旋转座固定连接，横梁的底部固定安装有轴套，驱动电机的转轴与轴套转动连接。

9、作为本实用新型的一种优选方式，所述疏散结构包括座板和疏散杆，所述座板活动设置在横梁的一侧，所述座板的底部弹性设置若干疏散杆，多根疏散杆形成梳齿结构将输送带本体上的垃圾耙散。

10、作为本实用新型的一种优选方式，所述疏散结构还包括滑动槽，所述座板的底部开设若干滑动槽，多根疏散杆滑动设置在对应的滑动槽内，每根疏散杆的顶部各固定安装有一根用于推动疏散杆滑动的弹簧。

11、作为本实用新型的一种优选方式，所述疏散结构还包括导板和推杆，所述导板与座板固定连接，导板与横梁滑动连接，导板通过推杆推动。

12、作为本实用新型的一种优选方式，所述导板固定安装在座板的顶部，横梁的顶面开设有适配导板的滑槽，导板滑动设置在滑槽内，推杆与横梁固定连接，推杆的输出轴与导板固定连接。

13、有益效果

14、本实用新型提供了一种餐厨垃圾分拣输送装置。具备以下有益效果：

15、1.该一种餐厨垃圾分拣输送装置，通过驱动电机驱动旋转座转动，由于两块电磁铁位于同一圆周上，通过旋转座带动两个电磁铁圆周运动，旋转座的旋转角度以九十度为例，那么两个电磁铁的夹角就是九十度，进而实现两个电磁铁交替对输送带本体上输送的垃圾进行磁选，相较现有技术采用单块磁铁吸附铁质垃圾，本方案能够在输送带本体持续输送过程中不间断对垃圾进行磁选，保障输送和分选效率，两个电磁铁交替磁选也发方便对电磁铁上吸附的铁质进行清除。

16、2.该一种餐厨垃圾分拣输送装置，通过设置收集箱，利用敞口的收集箱装载垃圾，在电磁铁运动至输送带本体一侧时，通过将电磁铁断电，铁质垃圾失去电磁铁的吸附力时自然下落，配合刮板对电磁铁底部刮擦，保障电磁铁底部无残留，进而保障电磁铁后续的磁选效果。

17、3.该一种餐厨垃圾分拣输送装置，通过多根弹性连接的疏散杆形成篦子结构，通过篦子结构耙犁输送带本体上输送的垃圾，使得垃圾保持松散，方便电磁铁进行磁选吸附铁质垃圾，提升磁选效果。

18、4.该一种餐厨垃圾分拣输送装置，通过推杆输出轴推动导板沿着横梁顶部滑动，导板带动座板向着机架的一侧滑动，进而被多个疏散杆阻挡的大块垃圾会被推离输送带本体，配合多根疏散杆形成的篦子结构，能够有效分选和分离剔除的大块垃圾，功能性得以提升。

1.一种餐厨垃圾分拣输送装置，其特征在于，包括：

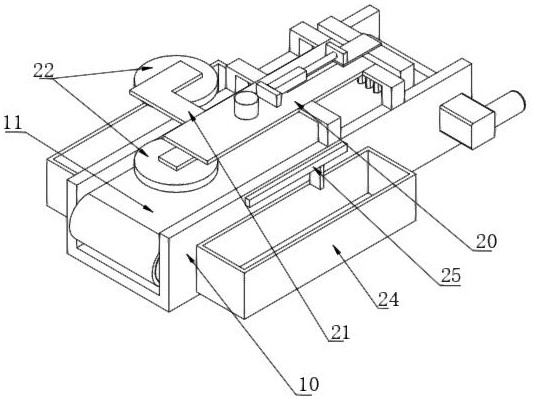

2.根据权利要求1所述的垃圾分拣输送装置，其特征在于：所述分选组件还包括收集箱（24）和刮板（25），所述机架（10）的两侧各固定安装一个收集箱（24），每个收集箱（24）的上方均固定安装一根相同的刮板（25），刮板（25）能够刮擦清理电磁铁（22）。

3.根据权利要求2所述的垃圾分拣输送装置，其特征在于：所述收集箱（24）为顶部开口的箱体，所述刮板（25）为矩形板，刮板（25）的顶面能够抵触电磁铁（22）的底面。

4.根据权利要求1所述的垃圾分拣输送装置，其特征在于：所述旋转座（21）为水平截面呈l形的板，所述驱动电机（23）的输出轴贯穿旋转座（21）并与旋转座（21）固定连接，横梁（20）的底部固定安装有轴套，驱动电机（23）的转轴与轴套转动连接。

5.根据权利要求1所述的垃圾分拣输送装置，其特征在于：所述疏散结构包括座板（30）和疏散杆（31），所述座板（30）活动设置在横梁（20）的一侧，所述座板（30）的底部弹性设置若干疏散杆（31），多根疏散杆（31）形成梳齿结构将输送带本体（11）上的垃圾耙散。

6.根据权利要求5所述的垃圾分拣输送装置，其特征在于：所述疏散结构还包括滑动槽（34），所述座板（30）的底部开设若干滑动槽（34），多根疏散杆（31）滑动设置在对应的滑动槽（34）内，每根疏散杆（31）的顶部各固定安装有一根用于推动疏散杆（31）滑动的弹簧。

7.根据权利要求5所述的垃圾分拣输送装置，其特征在于：所述疏散结构还包括导板（32）和推杆（33），所述导板（32）与座板（30）固定连接，导板（32）与横梁（20）滑动连接，导板（32）通过推杆（33）推动。

8.根据权利要求7所述的垃圾分拣输送装置，其特征在于：所述导板（32）固定安装在座板（30）的顶部，横梁（20）的顶面开设有适配导板（32）的滑槽，导板（32）滑动设置在滑槽内，推杆（33）与横梁（20）固定连接，推杆（33）的输出轴与导板（32）固定连接。
