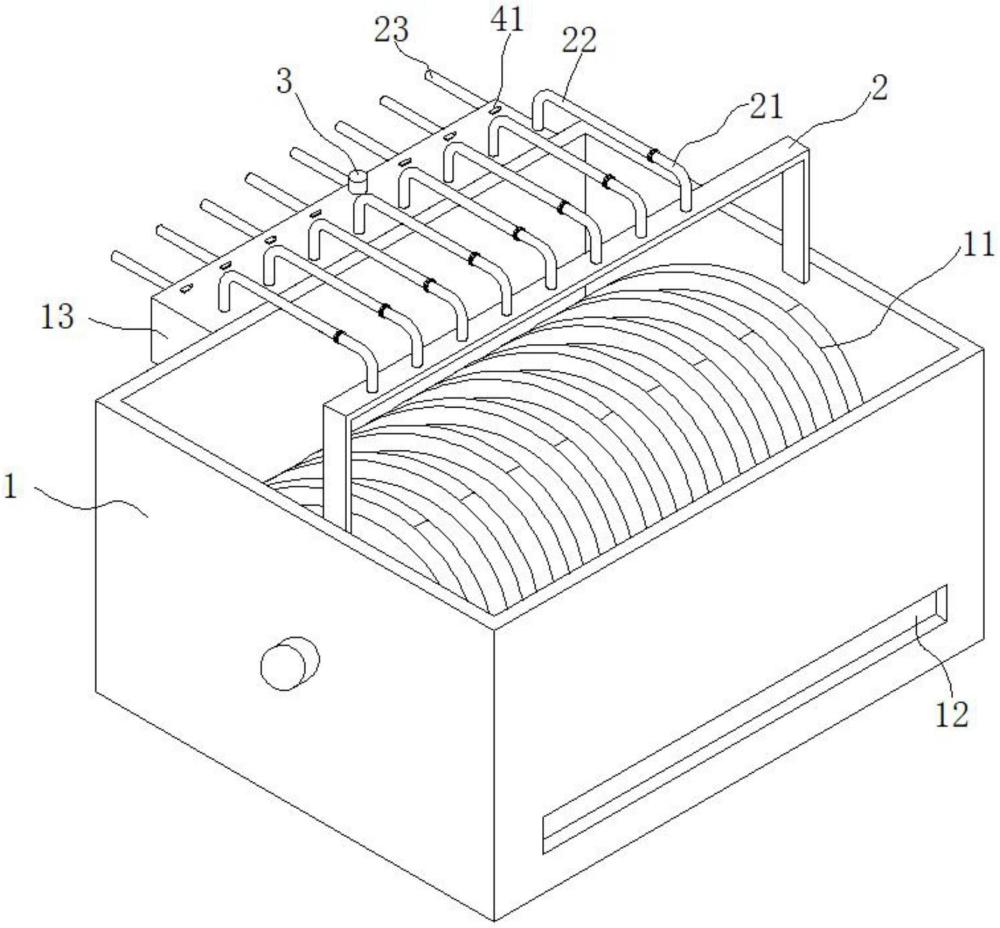

一种重介质选煤利用磁选机回收磁铁矿粉的进料调节装置的制作方法

本技术适用于磁选机回收磁铁矿粉，特别涉及一种重介质选煤利用磁选机回收磁铁矿粉的进料调节装置。

背景技术：

1、目前，磁选机是使用于再利用粉状粒体中的除去铁粉等筛选设备，矿浆经给矿箱流入槽体后，在给矿喷水管的水流作用下，矿粒呈松散状态进入槽体的给矿区，在磁场的作用，磁性矿粒发生磁聚而形成“磁团”或“磁链”，“磁团”或“磁链”在矿浆中受磁力作用，向磁极运动，而被吸附在圆筒上。

2、但是，现如今在使用磁选机而对矿浆内部掺杂的铁矿粉进行吸附去除时，会使用多组磁性的滚筒不停旋转而对输送的矿浆水内部掺杂的矿粉进行吸附，而针对数量较多的磁性滚筒，会使用多组输料水管而对矿浆水进行输送处理时，针对不同生产需求，输料水管表面会设置有相应的控制阀，而在对控制阀进行拧动而实现对输料量进行调节时，无法快速且同步的对数量较多的控制阀进行拧动调节，进而极易导致输料量的不同而影响磁性滚筒对矿浆水的吸附去除质量。因此，我们提出一种重介质选煤利用磁选机回收磁铁矿粉的进料调节装置。

技术实现思路

1、本实用新型的主要目的在于提供一种重介质选煤利用磁选机回收磁铁矿粉的进料调节装置，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型采取的技术方案为：

3、一种重介质选煤利用磁选机回收磁铁矿粉的进料调节装置，所述安装壳体内部转动设置有磁性转盘，且磁性转盘的数量为若干组，所述安装壳体侧边底部开设有排液槽；

4、所述安装壳体内侧顶部中端固定安装有安装框，所述安装框顶部固定连通有排料弯管，且排料弯管的数量和磁性转盘的数量相同，每个所述排料弯管侧边均固定连通有连接弯管；

5、所述安装壳体远离排液槽的一侧顶部固定安装有固定框，所述固定框内部横向贯穿固定安装有进料管，且进料管侧边和连接弯管底部固定相连通，每个所述进料管内部均设置有调节机构，所述固定框内部设置有同步机构，且同步机构和调节机构传动相连接，所述固定框外侧设置有指示机构，且指示机构和同步机构传动相连接。

6、通过采用上述技术方案，通过调节机构和同步机构传动相连接，可以使得位于多组进料管内部的挡水板同步且同向的进行转动调节，使得挡水板在进料管内部进行调节而改变进料管内部的敞口面积，进而实现对多组进料管内部矿浆水进行进料量调节，避免矿浆水输送速率不同而影响对矿浆水的磁选质量。

7、作为本申请技术方案的一可选方案，所述调节机构包括挡水盘，每个所述进料管顶部均通过密封轴承转动安装有连接杆，每个所述连接杆底部均固定安装有挡水盘，且挡水盘转动安装于进料管内部，每个所述挡水盘外侧壁均固定粘合套接有密封胶圈，且密封胶圈贴合于进料管内侧壁。

8、通过采用上述技术方案，通过挡水盘的结构作用，可以实现对多组进料管内部矿浆水进行进料量调节。

9、作为本申请技术方案的一可选方案，所述同步机构包括传动链轮和传动链条，每个所述连接杆顶部均固定套接有传动链轮，所述传动链轮外侧啮合套接有传动链条，且传动链条转动安装于固定框内部。

10、通过采用上述技术方案，通过传动链轮和传动链条的啮合传动作用下，可以使得位于多组进料管内部的挡水板同步且同向的进行转动调节。

11、作为本申请技术方案的一可选方案，所述指示机构包括指示杆，每个所述连接杆顶部均固定安装有传动杆，且传动杆顶部通过密封轴承贯穿转动安装于固定框顶端内部，所述固定框顶部外侧中端固定安装有伺服电机，且伺服电机传动轴底部通过联轴器和传动杆顶部固定相连接，每个所述传动杆顶部表面均固定安装有指示杆，且指示杆转动安装于固定框顶部外侧。

12、通过采用上述技术方案，通过传动杆而将传动杆而将指示杆进行传动连接，使得操作者在对指示杆的转动角度进行观察而实现对挡水板在进料管内部转动角度的控制，避免挡水板转动角度过多而影响对浆水的输送控制稳定性。

13、与现有技术相比，本实用新型具有如下有益效果：

14、1.本申请技术方案的一种重介质选煤利用磁选机回收磁铁矿粉的进料调节装置，通过在固定框内部的进料管内部设置有可转动的挡水板，以及在挡水板顶部通过连接杆而将传动链轮进行传动连接，以及结合传动链条而将多组传动链轮进行啮合连接，使得伺服电机在运转时而使其提供给单一位置的连接杆以及挡水板进行转动时，可以使得位于多组进料管内部的挡水板同步且同向的进行转动调节，使得挡水板在进料管内部进行调节而改变进料管内部的敞口面积，进而实现对多组进料管内部矿浆水进行进料量调节，避免矿浆水输送速率不同而影响对矿浆水的磁选质量。

15、2.本申请技术方案的一种重介质选煤利用磁选机回收磁铁矿粉的进料调节装置，通过传动杆而将指示杆和连接杆进行传动连接，进而使得伺服电机在运转而带动挡水板随之同步在进料管内部转动调节时，指示杆可以在固定框外侧进行同步转动，进而使得操作者在对指示杆的转动角度进行观察而实现对挡水板在进料管内部转动角度的控制，避免挡水板转动角度过多而影响对浆水的输送控制稳定性。

1.一种重介质选煤利用磁选机回收磁铁矿粉的进料调节装置，包括安装壳体(1)，所述安装壳体(1)内部转动设置有磁性转盘(11)，且磁性转盘(11)的数量为若干组，其特征在于：所述安装壳体(1)侧边底部开设有排液槽(12)；

2.根据权利要求1所述的一种重介质选煤利用磁选机回收磁铁矿粉的进料调节装置，其特征在于：所述调节机构包括挡水盘(24)，每个所述进料管(23)顶部均通过密封轴承转动安装有连接杆(26)，每个所述连接杆(26)底部均固定安装有挡水盘(24)，且挡水盘(24)转动安装于进料管(23)内部。

3.根据权利要求2所述的一种重介质选煤利用磁选机回收磁铁矿粉的进料调节装置，其特征在于：所述同步机构包括传动链轮(27)和传动链条(28)，每个所述连接杆(26)顶部均固定套接有传动链轮(27)，所述传动链轮(27)外侧啮合套接有传动链条(28)，且传动链条(28)转动安装于固定框(13)内部。

4.根据权利要求2所述的一种重介质选煤利用磁选机回收磁铁矿粉的进料调节装置，其特征在于：所述指示机构包括指示杆(41)，每个所述连接杆(26)顶部均固定安装有传动杆(4)，且传动杆(4)顶部通过密封轴承贯穿转动安装于固定框(13)顶端内部，每个所述传动杆(4)顶部表面均固定安装有指示杆(41)，且指示杆(41)转动安装于固定框(13)顶部外侧。

5.根据权利要求1所述的一种重介质选煤利用磁选机回收磁铁矿粉的进料调节装置，其特征在于：所述固定框(13)顶部外侧中端固定安装有伺服电机(3)，且伺服电机(3)传动轴底部通过联轴器和传动杆(4)顶部固定相连接。
