双向DCDC变换电路以及储能设备的制作方法

本技术涉及电力电子，具体而言，涉及一种双向dcdc变换电路以及储能设备。

背景技术：

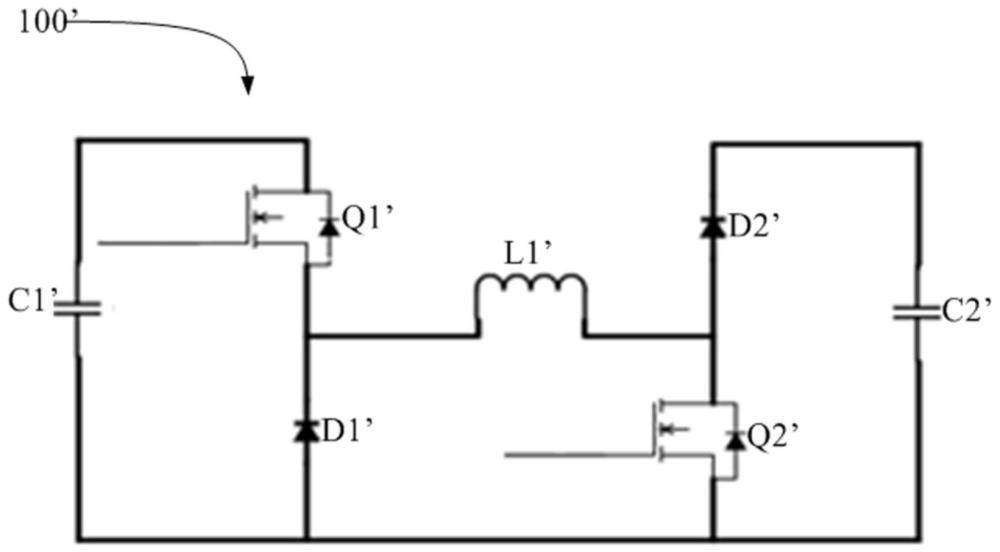

1、在相关技术中，双向dcdc（direct current to direct current converter，直流-直流转换器）变换电路因为mcu（microcontroller unit，微控制单元）资源缺少，使用二极管替代mos（metal-oxide-semiconductor field-effect transistor，金属-氧化物-半导体场效应晶体管）管，但是对于流过同样大小的电流，二极管的损耗比mos管损耗要大很多，因此相关技术中的整体效率较低。

技术实现思路

1、本实用新型旨在解决现有技术或相关技术中存在的技术问题。

2、为此，本实用新型的第一个方面提出了一种双向dcdc变换电路。

3、本实用新型的第二个方面提出了一种储能设备。

4、有鉴于此，根据本实用新型的第一个方面，提出了一种双向dcdc变换电路，其中，双向dcdc变换电路包括：控制芯片；pwm驱动电路，pwm驱动电路包括第一子驱动电路和第二子驱动电路，第一子驱动电路的输入端和第二子驱动电路的输入端分别与控制芯片电连接；功率变换电路，功率变换电路包括：第一开关管、第二开关管、第三开关管以及第四开关管，第一开关管的栅极和第一子驱动电路的第一输出端相连接，第二开关管的栅极和第一子驱动电路的第二输出端相连接，第三开关管的栅极和第二子驱动电路的第一输出端相连接，第四开关管的栅极和第二子驱动电路的第二输出端相连接。

5、本实用新型提供的双向dcdc变换电路，主要包括：控制芯片、pwm（pulse widthmodulation，脉冲宽度调制）驱动电路以及功率变换电路。其中，控制芯片负责整个电路的环路控制、逻辑控制、对外通信以及外部信号的检测和采样，同时控制芯片还具有保护的功能，控制芯片可以根据输入信号检测和判断做出相应的保护和输出，控制芯片可以为mcu（microcontroller unit，微控制单元）。pwm驱动电路具有第一子驱动电路和第二子驱动电路。第一子驱动电路的输入端和第二子驱动电路的输入端分别与控制芯片相连接。第一子驱动电路具有第一输出端和第二输出端，其中，第一子驱动电路的第一输出端和功率变换电路中的第一开关管的栅极相连接，第一子驱动电路的第二输出端和功率变换电路中的第二开关管的栅极相连接。第二子驱动电路具有第一输出端和第二输出端，其中，第二子驱动电路的第一输出端和功率变换电路中的第三开关管的栅极相连接，第二子驱动电路的第二输出端和功率变换电路中的第四开关管的栅极相连接，从而可以利用pwm驱动电路输出pwm信号控制第一开关管、第二开关管、第三开关管以及第四开关管的断开和导通。第一开关管的源极与第二开关管的漏极相连接，第三开关管的源极与第四开关管的漏极相连接。通过在功率变换电路中分别设置第一开关管、第二开关管、第三开关管以及第四开关管，同时第一开关管的栅极和第二开关管的栅极分别与pwm驱动电路的第一子驱动电路的输出端相连接，第三开关管的栅极和第四开关管的栅极分别与pwm驱动电路的第二子驱动电路的输出端相连接，第一子驱动电路的输入端和第二子驱动电路的输入端与控制芯片相连接，从而实现了mcu（microcontroller unit，微控制单元）资源的最大化利用，同时由于功率变换电路中设置四个开关管，从而相对于相关技术中二极管来说，减少了损耗，进而提高了整体系统效率。

6、在一些技术方案中，可选地，控制芯片包括：第一高频脉冲输出引脚，第一高频脉冲输出引脚分别与第一子驱动电路的第三输入端和第二子驱动电路的第三输入端相连接；第二高频脉冲输出引脚，第二高频脉冲输出引脚分别与第一子驱动电路的第七输入端和第二子驱动电路的第七输入端相连接；升压使能引脚，升压使能引脚分别与第一子驱动电路的第二输入端和第六输入端相连接，升压使能引脚还分别与第二子驱动电路的第四输入端和第八输入端相连接；降压使能引脚，降压使能引脚分别与第一子驱动电路的第四输入端和第八输入端相连接，降压使能引脚还分别与第二子驱动电路的第二输入端和第六输入端相连接；第一电平输出引脚，第一电平输出引脚分别与第一子驱动电路的第一输入端和第二子驱动电路的第一输入端相连接；第二电平输出引脚，第二电平输出引脚分别与第一子驱动电路的第五输入端和第二子驱动电路的第五输入端相连接。

7、在一些技术方案中，可选地，第一子驱动电路包括：第一驱动支路，第一驱动支路的第一输入端与第一电平输出引脚相连接，第一驱动支路的第二输入端与升压使能引脚相连接，第一驱动支路的第三输入端与第一高频脉冲输出引脚相连接，第一驱动支路的第四输入端与降压使能引脚相连接，第一驱动支路的输出端与第一开关管相连接；第二驱动支路，第二驱动支路的第一输入端与第二电平输出引脚相连接，第二驱动支路的第二输入端与升压使能引脚相连接，第二驱动支路的第三输入端与第二高频脉冲输出引脚相连接，第二驱动支路的第四输入端与降压使能引脚相连接，第二驱动支路的输出端与第二开关管相连接。

8、在一些技术方案中，可选地，第二子驱动电路包括：第三驱动支路，第三驱动支路的第一输入端与第一电平输出引脚相连接，第三驱动支路的第二输入端与降压使能引脚相连接，第三驱动支路的第三输入端与第一高频脉冲输出引脚相连接，第三驱动支路的第四输入端与升压使能引脚相连接，第三驱动支路的输出端与第三开关管相连接；第四驱动支路，第四驱动支路的第一输入端与第二电平输出引脚相连接，第四驱动支路的第二输入端与降压使能引脚相连接，第四驱动支路的第三输入端与第二高频脉冲输出引脚相连接，第四驱动支路的第四输入端与升压使能引脚相连接，第四驱动支路的输出端与第四开关管相连接。

9、在一些技术方案中，可选地，第一驱动支路包括：第一与门电路，第一与门电路的第一输入端与第一电平输出引脚相连接，第一与门电路的第二输入端与升压使能引脚相连接；第一二极管，第一二极管的正极与第一与门电路的输出端相连接，第一二极管的负极与第一开关管的栅极相连接；第二与门电路，第二与门电路的第一输入端与第一高频脉冲输出引脚相连接，第二与门电路的第二输入端与降压使能引脚相连接；第二二极管，第二二极管的正极与第二与门电路的输出端相连接，第二二极管的负极与第一开关管的栅极相连接。

10、在一些技术方案中，可选地，第二驱动支路包括：第三与门电路，第三与门电路的第一输入端与第二电平输出引脚相连接，第三与门电路的第二输入端与升压使能引脚相连接；第三二极管，第三二极管的正极与第三与门电路的输出端相连接，第三二极管的负极与第二开关管的栅极相连接；第四与门电路，第四与门电路的第一输入端与第二高频脉冲输出引脚相连接，第四与门电路的第二输入端与降压使能引脚相连接；第四二极管，第四二极管的正极与第四与门电路的输出端相连接，第四二极管的负极与第二开关管的栅极相连接。

11、在一些技术方案中，可选地，第三驱动支路包括：第五与门电路，第五与门电路的第一输入端与第一电平输出引脚相连接，第五与门电路的第二输入端与降压使能引脚相连接；第五二极管，第五二极管的正极与第五与门电路的输出端相连接，第五二极管的负极与第三开关管的栅极相连接；第六与门电路，第六与门电路的第一输入端与第一高频脉冲输出引脚相连接，第六与门电路的第二输入端与升压使能引脚相连接；第六二极管，第六二极管的正极与第六与门电路的输出端相连接，第六二极管的负极与第三开关管的栅极相连接。

12、在一些技术方案中，可选地，第四驱动支路包括：第七与门电路，第七与门电路的第一输入端与第二电平输出引脚相连接，第七与门电路的第二输入端与降压使能引脚相连接；第七二极管，第七二极管的正极与第七与门电路的输出端相连接，第七二极管的负极与第四开关管的栅极相连接；第八与门电路，第八与门电路的第一输入端与第二高频脉冲输出引脚相连接，第八与门电路的第二输入端与升压使能引脚相连接；第八二极管，第八二极管的正极与第八与门电路的输出端相连接，第八二极管的负极与第四开关管的栅极相连接。

13、在一些技术方案中，可选地，功率变换电路还包括：第一电容，第一电容的第一端与第一开关管的漏极相连接，第一电容的第二端与第二开关管的源极相连接；第一电感，第一电感的第一端分别与第一开关管的源极和第二开关管的漏极相连接，第一电感的第二端分别与第三开关管的源极和第四开关管的漏极相连接；第二电容，第二电容的第一端与第三开关管的漏极相连接，第二电容的第二端与第四开关管的源极相连接。

14、根据本实用新型的第二个方面，提出了一种储能设备，包括如上述任一项的双向dcdc变换电路。

15、本实用新型提供的储能设备，包括如上述任一项的双向dcdc变换电路，能够实现上述任一技术方案的技术效果，在此不再赘述。

16、本实用新型的附加方面和优点将在下面的描述部分中变得明显，或通过本实用新型的实践了解到。
