一种户外智能高压电缆分支箱的制作方法

本发明涉及电缆箱，尤其涉及一种户外智能高压电缆分支箱。

背景技术：

1、高压电缆分支箱是城市配电网及农村电网中实现干线电缆t接、分支和负荷分配的关键节点设备，由于长期暴露于日晒雨淋、昼夜温差显著、季节性高湿等户外环境中，箱体内部密闭空间极易产生凝露现象，这是困扰电力运行维护部门多年的技术顽疾；

2、电缆分支箱在运行中面临一组固有的结构性矛盾：一方面，箱内三相高压接线柱及电缆接头在正常负荷电流下会产生持续焦耳热，尤其在城市中心区域负荷密度高、电缆载流量大的工况下，箱体内部温升显著，需要通过适当的通风散热来避免绝缘材料加速老化；另一方面，户外空气往往携带大量水汽，若为了散热而直接引入外部空气，则高湿空气进入箱内后遇冷即会凝结，反而加剧了凝露风险。

技术实现思路

1、有鉴于此，本发明的目的在于提出一种户外智能高压电缆分支箱，以解决上述问题。

2、为达到上述技术目的，本发明提供了一种户外智能高压电缆分支箱：

3、其包括分支箱总成，所述分支箱总成包括固定箱体以及铰接于固定箱体侧部的侧开式上翻罩，还包括除湿模组，所述除湿模组包括固定于固定箱体内壁的密闭壳体，所述密闭壳体设有进风口和出风口，所述进风口连通固定箱体内部，所述出风口处设有内循环轴流风机，所述密闭壳体内部设有可循环滚动的履带式吸水体总成，用于吸附流经空气中的水分，所述密闭壳体内还设有挤压脱水辊，用于挤压所述履带式吸水体总成以脱除其吸附的水分；

4、所述密闭壳体底部设有集液导流管，挤压脱除的液态水经集液导流管排出固定箱体外。

5、优选地，所述履带式吸水体总成包括环形导向密封边框、高吸水性海绵体以及包覆于所述高吸水性海绵体表面的透气象胶包覆层，所述透气象胶包覆层表面开设有供空气通过的微孔。

6、优选地，所述透气象胶包覆层设有内外两层，分别包覆于高吸水性海绵体的内圈表面和外圈表面，两层包覆层之间形成容纳所述高吸水性海绵体的封闭环形腔室，两个所述环形导向密封边框分别固定于两层所述透气象胶包覆层的上下两侧。

7、优选地，所述密闭壳体的内壁固定有壳体固定支架，所述环形导向密封边框与壳体固定支架滑动密封配合，且所述环形导向密封边框与壳体固定支架的相对面设有相互配合的迷宫式密封结构，用于在允许相对滑动的同时阻止气体旁路泄漏。

8、优选地，所述环形导向密封边框上设有从动传动齿块，所述除湿模组还包括步进驱动辊组，所述步进驱动辊组通过从动传动齿块驱动履带式吸水体总成沿环形路径步进滚动。

9、优选地，所述步进驱动辊组包括减速步进电机及由该电机驱动的主动辊轴，所述主动辊轴上设有与从动传动齿块相啮合的同步从动齿轮。

10、优选地，所述挤压脱水辊为刚性辊，转动连接于所述密闭壳体内，位于所述履带式吸水体总成的回转路径上且与履带式吸水体总成相抵。

11、优选地，还包括温湿度复合传感器和除湿控制器；

12、除湿控制器和温湿度复合传感器、内循环轴流风机及步进驱动辊组电性连接，所述除湿控制器根据温湿度复合传感器监测的箱内湿度值控制内循环轴流风机的启停以及步进驱动辊组的动作。

13、优选地，所述除湿控制器被配置为：

14、当湿度值高于预设启动阈值时启动内循环轴流风机；

15、若内循环轴流风机运行第一预设时间后湿度值的下降速率低于预设阈值，则启动步进驱动辊组驱动履带式吸水体总成步进滚动；

16、当湿度值低于预设停止阈值时关闭内循环轴流风机及步进驱动辊组。

17、从以上技术方案可以看出，本申请具有以下有益效果：

18、通过将内循环轴流风机的进风端经密闭壳体的回风口连通固定箱体内部、出风端经送风口送回固定箱体内部，使箱内空气形成完全封闭的自循环回路，区别于传统外引风式除湿装置，从源头杜绝了外部高湿空气直接侵入箱体；循环风机强制箱内空气流经履带式吸水体总成时，水分被高吸水性海绵体吸附，随后由步进驱动辊组带动海绵体滚动至挤压脱水辊处，通过机械挤压将水分以液态脱出，并经集液导流管引导至排放口排出箱外，实现了箱内水分以液态形式单向排除。

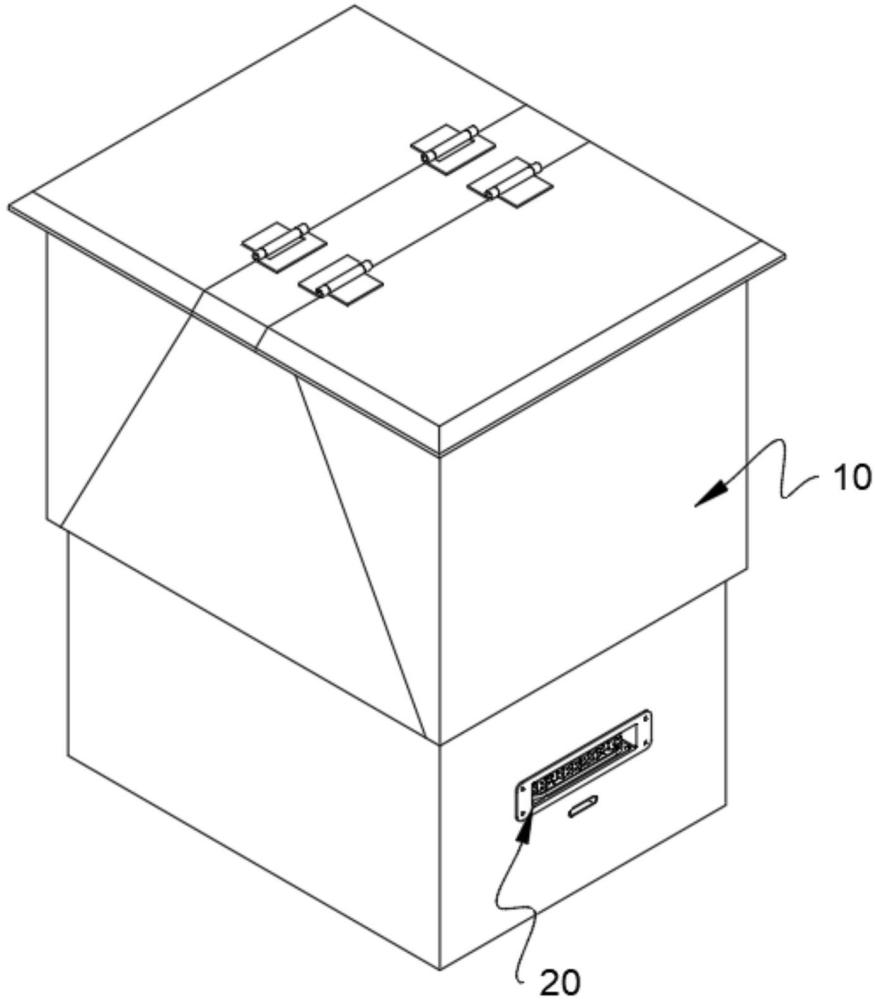

1.一种户外智能高压电缆分支箱，包括分支箱总成（10），所述分支箱总成（10）包括固定箱体（11）以及铰接于固定箱体（11）侧部的侧开式上翻罩（12），其特征在于，还包括除湿模组（20），所述除湿模组（20）包括固定于固定箱体（11）内壁的密闭壳体（21），所述密闭壳体（21）设有进风口和出风口，所述进风口连通固定箱体（11）内部，所述出风口处设有内循环轴流风机（22），所述密闭壳体（21）内部设有可循环滚动的履带式吸水体总成（23），用于吸附流经空气中的水分，所述密闭壳体（21）内还设有挤压脱水辊（25），用于挤压所述履带式吸水体总成（23）以脱除其吸附的水分；

2.根据权利要求1所述的一种户外智能高压电缆分支箱，其特征在于，所述履带式吸水体总成（23）包括环形导向密封边框（231）、高吸水性海绵体（232）以及包覆于所述高吸水性海绵体（232）表面的透气象胶包覆层（233），所述透气象胶包覆层（233）表面开设有供空气通过的微孔。

3.根据权利要求2所述的一种户外智能高压电缆分支箱，其特征在于，所述透气象胶包覆层（233）设有内外两层，分别包覆于高吸水性海绵体（232）的内圈表面和外圈表面，两层包覆层之间形成容纳所述高吸水性海绵体（232）的封闭环形腔室，两个所述环形导向密封边框（231）分别固定于两层所述透气象胶包覆层（233）的上下两侧。

4.根据权利要求2所述的一种户外智能高压电缆分支箱，其特征在于，所述密闭壳体（21）的内壁固定有壳体固定支架（234），所述环形导向密封边框（231）与壳体固定支架（234）滑动密封配合，且所述环形导向密封边框（231）与壳体固定支架（234）的相对面设有相互配合的迷宫式密封结构，用于在允许相对滑动的同时阻止气体旁路泄漏。

5.根据权利要求2所述的一种户外智能高压电缆分支箱，其特征在于，所述环形导向密封边框（231）上设有从动传动齿块（2312），所述除湿模组（20）还包括步进驱动辊组（24），所述步进驱动辊组（24）通过从动传动齿块（2312）驱动履带式吸水体总成（23）沿环形路径步进滚动。

6.根据权利要求5所述的一种户外智能高压电缆分支箱，其特征在于，所述步进驱动辊组（24）包括减速步进电机（241）及由该电机驱动的主动辊轴（242），所述主动辊轴（242）上设有与从动传动齿块（2312）相啮合的同步从动齿轮（2421）。

7.根据权利要求1所述的一种户外智能高压电缆分支箱，其特征在于，所述挤压脱水辊（25）为刚性辊，转动连接于所述密闭壳体（21）内，位于所述履带式吸水体总成（23）的回转路径上且与履带式吸水体总成（23）相抵。

8.根据权利要求1所述的一种户外智能高压电缆分支箱，其特征在于，还包括温湿度复合传感器和除湿控制器（40）；

9.根据权利要求8所述的一种户外智能高压电缆分支箱，其特征在于，所述除湿控制器（40）被配置为：
