一种带导流散热的半片光伏组件一体化边框制造工艺的制作方法

本发明属于光伏组件边框，具体为一种带导流散热的半片光伏组件一体化边框制造工艺。

背景技术：

1、半片光伏组件是将常规光伏电池片沿中线切割为两半后封装而成的光伏产品，具备功率损耗低、热斑效应弱、发电效率高的优势，现已大规模应用于光伏发电领域，半片光伏组件边缘需配套边框实现防护、支撑与安装固定，一体化边框凭借整体结构强度高、密封性好的特点成为主流配件，而为进一步降低组件工作温升、保障发电稳定性，行业逐步研发出集成导流散热结构的一体化边框。

2、目前传统半片光伏组件边框组装方式，普遍采用多颗螺栓逐一对各段边框进行锁紧固定以拼接成整体框体，装配过程中需依次对位、穿栓、拧紧，工序繁杂且耗时较长，人工操作量大，不仅整体组装效率低下，螺栓连接点位多还易出现紧固不均、松动等问题，难以满足光伏组件规模化、自动化生产的使用要求。

技术实现思路

1、针对上述情况，为克服现有技术的缺陷，本发明提供一种带导流散热的半片光伏组件一体化边框制造工艺，有效地解决了目前不便将边框快速组装的问题。

2、为实现上述目的，本发明提供如下技术方案：一种带导流散热的半片光伏组件一体化边框制造工艺，包括上边框，所述上边框的正下方设有下边框，下边框与上边框之间对称设有两个侧边框，上边框上设有拼接机构，拼接机构上设有限位机构；

3、拼接机构包括位于上边框顶部的顶筒，顶筒的外侧对称固定连接有两个卡板，两个侧边框的顶部均固定连接有顶块，上边框套设于两个顶块的外侧，两个顶块的侧面均设有卡槽，两个卡板分别插入两个卡槽内，两个侧边框的底部均固定连接有t型块，下边框的两端均设有t型槽，两个t型块分别插入两个t型槽内，上边框的顶部固定安装有顶盘，顶盘的顶部转动连接有转轴，顶筒固定于转轴的顶端。

4、优选的，所述侧边框的外侧固定连接有滑杆，滑杆的外侧活动套接有滑板，滑板的底部固定连接有底板，底板的底部固定连接有底杆，t型槽的内侧设有内孔，底杆插入内孔内。

5、优选的，所述滑板的顶部设有顶槽，顶槽内插入有顶板，顶板插入固定于上边框的外侧。

6、优选的，所述卡槽的内侧固定连接有导向圆杆，导向圆杆抵接于卡板的顶部，导向圆杆的外侧活动套接有导向块，导向块的顶部与卡槽内壁之间固定连接有弹簧，弹簧套设于导向圆杆的外侧，导向块的底部固定连接有立柱，立柱的底部固定连接有凸块，卡板的顶部设有定位孔，凸块插入定位孔内。

7、优选的，所述导向圆杆的外侧设有侧槽，导向块的内侧固定连接有侧块，侧块与侧槽滑动连接。

8、优选的，所述限位机构包括位于顶筒内的升降盘，升降盘的底部两侧均固定连接有限位杆，两个限位杆均贯穿顶筒并抵接于顶盘的顶部，顶盘的顶部两侧均固定连接有限位环，两个限位杆分别插入两个限位环内。

9、优选的，所述顶筒内对称固定连接有两个l型圆杆，升降盘活动套接于两个l型圆杆的外侧。

10、优选的，所述顶筒内固定连接有螺杆，升降盘套设于螺杆的外侧且不与螺杆接触，螺杆的外侧螺纹套接有位于升降盘顶部的螺筒，螺筒的顶端固定连接有手轮，手轮位于顶筒内。

11、优选的，所述螺筒的底端固定连接有密封圈一，密封圈一贴合于升降盘的顶部，顶筒的内底壁上固定连接有密封圈二，密封圈二贴合于升降盘的底部。

12、与现有技术相比，本发明的有益效果是：

13、1.本发明，通过将两个t型块分别插入两个t型槽内，便于将两个侧边框放置在下边框的顶部，并通过向下推动两个滑板能够使得两个底杆分别插入两个内孔内，并通过将上边框套在两个顶块的外侧且位于两个侧边框的顶部，便于两个顶板分别插入两个顶槽内，并将顶筒旋转能够使得两个卡板分别插入两个卡槽内，便于在两个弹簧弹力的作用下使得两个凸块分别插入两个定位孔内，能够将上边框与两个侧边框连接，并能够将两个侧边框与下边框连接，从而便于实现整个半片光伏组件边框的快速组装制造。

14、2.该发明通过推动升降盘能够使得两个限位杆分别插入两个限位环内，并通过拧紧螺筒能够对升降盘限位，避免两个限位杆发生松动，继而能够避免两个卡板分别从两个卡槽内移除，从而便于保证整个边框组装后的稳定性。

15、3.该发明通过设置密封圈一和密封圈二，能够对螺杆进行密封防护，从而避免螺杆暴露在外而受到侵蚀。

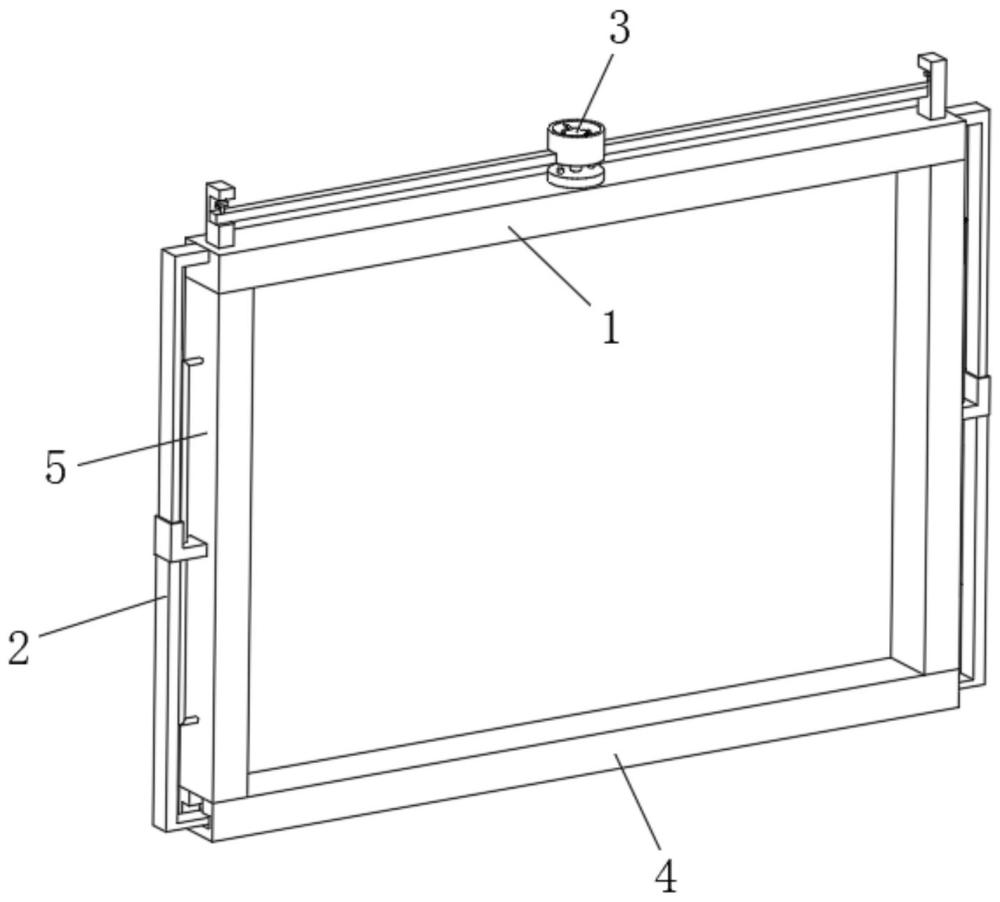

1.一种带导流散热的半片光伏组件一体化边框制造工艺，包括上边框（1），其特征在于：所述上边框（1）的正下方设有下边框（4），下边框（4）与上边框（1）之间对称设有两个侧边框（5），上边框（1）上设有拼接机构（2），拼接机构（2）上设有限位机构（3）；

2.根据权利要求1所述的一种带导流散热的半片光伏组件一体化边框制造工艺，其特征在于：所述侧边框（5）的外侧固定连接有滑杆（208），滑杆（208）的外侧活动套接有滑板（204），滑板（204）的底部固定连接有底板（205），底板（205）的底部固定连接有底杆（206），t型槽（6）的内侧设有内孔（7），底杆（206）插入内孔（7）内。

3.根据权利要求2所述的一种带导流散热的半片光伏组件一体化边框制造工艺，其特征在于：所述滑板（204）的顶部设有顶槽（209），顶槽（209）内插入有顶板（2020），顶板（2020）插入固定于上边框（1）的外侧。

4.根据权利要求1所述的一种带导流散热的半片光伏组件一体化边框制造工艺，其特征在于：所述卡槽（2014）的内侧固定连接有导向圆杆（2017），导向圆杆（2017）抵接于卡板（202）的顶部，导向圆杆（2017）的外侧活动套接有导向块（2012），导向块（2012）的顶部与卡槽（2014）内壁之间固定连接有弹簧（2013），弹簧（2013）套设于导向圆杆（2017）的外侧，导向块（2012）的底部固定连接有立柱（2011），立柱（2011）的底部固定连接有凸块（2010），卡板（202）的顶部设有定位孔，凸块（2010）插入定位孔内。

5.根据权利要求4所述的一种带导流散热的半片光伏组件一体化边框制造工艺，其特征在于：所述导向圆杆（2017）的外侧设有侧槽（2016），导向块（2012）的内侧固定连接有侧块（2015），侧块（2015）与侧槽（2016）滑动连接。

6.根据权利要求1所述的一种带导流散热的半片光伏组件一体化边框制造工艺，其特征在于：所述限位机构（3）包括位于顶筒（201）内的升降盘（301），升降盘（301）的底部两侧均固定连接有限位杆（303），两个限位杆（303）均贯穿顶筒（201）并抵接于顶盘（2018）的顶部，顶盘（2018）的顶部两侧均固定连接有限位环（302），两个限位杆（303）分别插入两个限位环（302）内。

7.根据权利要求1所述的一种带导流散热的半片光伏组件一体化边框制造工艺，其特征在于：所述顶筒（201）内对称固定连接有两个l型圆杆（305），升降盘（301）活动套接于两个l型圆杆（305）的外侧。

8.根据权利要求1所述的一种带导流散热的半片光伏组件一体化边框制造工艺，其特征在于：所述顶筒（201）内固定连接有螺杆（309），升降盘（301）套设于螺杆（309）的外侧且不与螺杆（309）接触，螺杆（309）的外侧螺纹套接有位于升降盘（301）顶部的螺筒（304），螺筒（304）的顶端固定连接有手轮（306），手轮（306）位于顶筒（201）内。

9.根据权利要求8所述的一种带导流散热的半片光伏组件一体化边框制造工艺，其特征在于：所述螺筒（304）的底端固定连接有密封圈一（307），密封圈一（307）贴合于升降盘（301）的顶部，顶筒（201）的内底壁上固定连接有密封圈二（308），密封圈二（308）贴合于升降盘（301）的底部。
