一种基于缩小机座号的永磁高速电机的可调安装支撑结构的制作方法

本申请涉及永磁高速电机安装，具体公开了一种基于缩小机座号的永磁高速电机的可调安装支撑结构。

背景技术：

1、高效稀土永磁同步电动机是永磁高速电机的一种，作为高效节能电机的代表，高效稀土永磁同步电动机应用范围极为广泛，几乎遍及航空航天、国防、工农业生产和日常生活的各个领域。

2、随着工业领域对高效稀土永磁同步电动机需求的增长,通常为了降低改造成本、提高改造效率、满足不改变原安装基础的要求，在设计高效稀土永磁同步电动机时，需继续使用与原电机中心高及安装底脚孔尺寸一致的异步电机国标机座进行设计电机结构。但如此设计却舍弃了高效稀土永磁同步电动机同功率条件下，体积小、重量轻、铜铁用量少的特点，增加了高效稀土永磁同步电动机的成本,不利于高效稀土永磁同步电动机推广及发展。采用减小机座号的高效稀土永磁同步电动机能够发挥出其体积小、重量轻、铜铁用量少的特点，而对于减小机座号的高效稀土永磁同步电动机的改造，又存在着改造安装与原电机机座基础不匹配、中心高不一致等改造安装问题，导致在不改变原电机安装基础的前提下，无法发挥高效稀土永磁同步电动机的相应优势，使得生产成本和改造成本较高，本实用新型有鉴于此，提供了一种基于缩小机座号的永磁高速电机的可调安装支撑结构，以便解决上述问题。

技术实现思路

1、本实用新型的目的在于解决传统的减小机座号的高效稀土永磁同步电动机的改造中，改造安装与原电机机座基础不匹配、中心高不一致，导致生产成本和改造成本较高的问题。

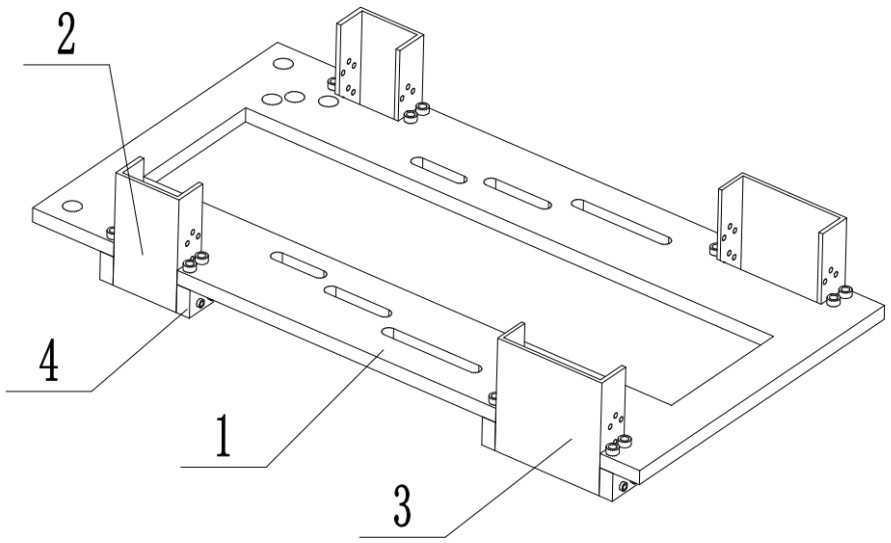

2、为了达到上述目的，本实用新型的基础方案提供一种基于缩小机座号的永磁高速电机的可调安装支撑结构，包括：

3、底板，所述底板上对称设有若干可动电机安装的安装孔；

4、支撑柱，所述支撑柱与所述底板竖向滑动连接，且所述支撑柱侧壁竖向均匀分布有若干调节孔；

5、调节块，所述调节块与所述支撑柱的调节孔可拆卸连接，且所述调节块与所述底板可拆卸连接。

6、本基础方案的原理及效果在于：

7、与现有技术相比，本实用新型通过设置底板、支撑柱以及调节块，在通过调节块与底板相互连接的基础上，利用调节块与支撑柱不同高度位置的调节孔相互配合，进而可以对底板与支撑柱底部之间的距离进行调节，即达到在减小机座号的高效稀土永磁同步电动机的改造中，对中心高进行调节的目的，有效的解决了传统的减小机座号的高效稀土永磁同步电动机的改造中，改造安装与原电机机座基础不匹配、中心高不一致，导致生产成本和改造成本较高的问题。

8、进一步，所述底板侧壁设有可容所述支撑柱竖向滑动的通槽，底板上设有位于通槽两侧的连接孔，所述调节块与所述连接孔可拆卸连接。以便于支撑柱与底板相互配合，以及通过调节块达到将支撑板与底板相互固定或拆卸的目的。

9、进一步，所述调节块的侧壁分别设有若干与所述调节孔的横向配合孔、若干与所述连接孔导通的竖向配合孔，调节块侧壁设有若干伸入横向配合孔和调节孔内的第一紧固件，底板表面设有若干伸入连接孔和竖向配合孔内的第二紧固件。以便于利用调节块将支撑板与底板相互固定或拆卸。

10、进一步，所述调节块包括：

11、固定座，与所述支撑柱可拆卸连接；

12、滑动座，与所述底板可拆卸连接且与所述固定座竖向滑动连接；

13、调节组件，设在所述固定座与所述滑动座之间并用于调节所述滑动座的竖向高度。

14、从而使得调节块的整体高度可调，即调节孔与底板之间的距离能够进一步的微调，即进一步调节高效稀土永磁同步电动机的改造中的中心高，增加安装支撑结构的调节范围和通用性能。

15、进一步，所述固定座顶面开设有容纳槽，所述滑动座的底部伸入容纳槽内与所述容纳槽侧壁竖向滑动连接，所述滑动座的顶部伸出容纳槽与所述底板可拆卸连接。以便于对滑动座的滑动起到限位和导向的作用。

16、进一步，所述调节组件包括：

17、第一楔块，设在所述滑动座的底部；

18、调节螺杆，与所述容纳槽侧壁螺纹连接；

19、第二楔块，滑动连接在所述容纳槽内且与所述调节螺杆端部转动连接，所述第一楔块和所述第二楔块的斜面相互适配。

20、通过第一楔块和第二楔块的相互配合，以便于对滑动座的位置进行调节。

21、进一步，所述调节螺杆的端部伸出所述容纳槽侧壁的侧壁并设有旋钮。以便于转动调节螺杆，进而带动第二楔块进行移动。

22、进一步，所述容纳槽侧壁还设有与所述调节螺杆螺纹连接的螺纹座。螺纹座增加固定座与调节螺杆之间的螺纹配合性能。

23、进一步，所述容纳槽内底部设有若干导向条，所述第二楔块底部设有与导向槽适配的导向槽。从而对第二楔块的滑动起到限位和导向的作用。

24、进一步，所述调节螺杆的一端端部伸入第二楔块内并设有转动连接在第二楔块内部的防脱挡圈。以防止调节螺杆与第二楔块出现脱离的情况。

1.一种基于缩小机座号的永磁高速电机的可调安装支撑结构，其特征在于，包括：

2.根据权利要求1所述的一种基于缩小机座号的永磁高速电机的可调安装支撑结构，其特征在于，所述底板侧壁设有可容所述支撑柱竖向滑动的通槽，底板上设有位于通槽两侧的连接孔，所述调节块与所述连接孔可拆卸连接。

3.根据权利要求2所述的一种基于缩小机座号的永磁高速电机的可调安装支撑结构，其特征在于，所述调节块的侧壁分别设有若干与所述调节孔的横向配合孔、若干与所述连接孔导通的竖向配合孔，调节块侧壁设有若干伸入横向配合孔和调节孔内的第一紧固件，底板表面设有若干伸入连接孔和竖向配合孔内的第二紧固件。

4.根据权利要求1所述的一种基于缩小机座号的永磁高速电机的可调安装支撑结构，其特征在于，所述固定座顶面开设有容纳槽，所述滑动座的底部伸入容纳槽内与所述容纳槽侧壁竖向滑动连接，所述滑动座的顶部伸出容纳槽与所述底板可拆卸连接。

5.根据权利要求4所述的一种基于缩小机座号的永磁高速电机的可调安装支撑结构，其特征在于，所述调节组件包括：

6.根据权利要求5所述的一种基于缩小机座号的永磁高速电机的可调安装支撑结构，其特征在于，所述调节螺杆的端部伸出所述容纳槽侧壁的侧壁并设有旋钮。

7.根据权利要求5所述的一种基于缩小机座号的永磁高速电机的可调安装支撑结构，其特征在于，所述容纳槽侧壁还设有与所述调节螺杆螺纹连接的螺纹座。

8.根据权利要求5所述的一种基于缩小机座号的永磁高速电机的可调安装支撑结构，其特征在于，所述容纳槽内底部设有若干导向条，所述第二楔块底部设有与导向槽适配的导向槽。

9.根据权利要求5所述的一种基于缩小机座号的永磁高速电机的可调安装支撑结构，其特征在于，所述调节螺杆的一端端部伸入第二楔块内并设有转动连接在第二楔块内部的防脱挡圈。
