分层填充式电缆沟槽及孔洞双组份堵料密封结构的制作方法

本技术属于电缆沟槽密封，涉及一种分层填充式电缆沟槽及孔洞双组份堵料密封结构。

背景技术：

1、每年春夏交替时节是电气柜最为潮湿的时候。设备内部温度高，内外温差作用下极易在电气柜上形成凝露，易对电力设施造成安全隐患。随着人口不断增长，城市化 要求不断攀升，城市地上空间已经无法满 足社会经济发展需求，管道直埋已经成为电力电缆、通讯光缆敷设的必然性。但是地下电缆由于管理不便，进出电缆经常被 雨水浸泡或被老鼠啃噬，造成漏电、断电等影响，造成无法挽回的严重后果。城市变电站、环网柜、开关柜等电气柜出现的“受潮和凝露问题”也一直影响着电力运行的安全。

2、授权公告号为cn210111531u的中国实用新型专利，公开了一种电缆槽盒穿楼板防火封堵结构，包括槽盒和两个封堵机构，线缆通过槽盒沿楼板孔洞的高度方向安装在楼板孔洞内，两个封堵机构对称布设在槽盒的两侧，每一个封堵机构均包括由靠近槽盒的一侧向远离槽盒的一侧依次填塞在楼板孔洞内的防火堵料层、水泥砂浆层和封堵板，封堵板上远离槽盒的一侧嵌装有多个与线缆相互配合的密封筒体，密封筒体的筒口处设置有与其相互配合的密封盖，密封筒体的筒壁与线缆之间填充有阻燃剂层。上述技术方案中通过在楼板孔洞的两端开口处设置封堵板，并在封堵板内嵌装多个填充有阻燃剂层的密封筒体，能够对电缆进行更好的阻燃，防止火势的蔓延，同时封堵板与电缆滑动装配，方便组装；

3、但是上述技术方案对电缆沟槽的防火方面进行了优化，并未对电缆沟槽的防潮效果进行着重处理，在使用时，外界的潮气以及水分可能会穿过电缆沟槽与电缆以及电气设备接触，进而影响电缆以及电气设备的使用寿命。

技术实现思路

1、针对上述外界的潮气以及水分可能会穿过电缆沟槽与电缆以及电气设备接触的问题，本实用新型提出了一种分层填充式电缆沟槽及孔洞双组份堵料密封结构，很好的解决了现有技术中外界的潮气以及水分可能会穿过电缆沟槽与电缆以及电气设备接触的问题。

2、为了实现上述目的，本实用新型采用的技术方案如下：一种分层填充式电缆沟槽及孔洞双组份堵料密封结构，包括基座，所述基座内开设有电缆沟槽，所述基座内横向贯穿设置有线管，所述线管内插设有电缆，所述电缆沟槽内填充有槽填充层，所述电缆沟槽内壁涂覆有阻燃涂层，所述阻燃涂层与槽填充层之间设置有柔性层，所述线管内设置有用于对电缆进行二次密封的二次密封组件。

3、进一步地，所述槽填充层为电缆墙体密封组料。

4、进一步地，所述阻燃涂层为bbs高分子速凝喷涂型涂料。

5、进一步地，所述柔性层为硅橡胶薄膜。

6、进一步地，所述二次密封组件包括填充在线管内的管填充层以及设置在线管两端的管盖，所述电缆穿过管盖延伸至外界。

7、进一步地，所述管盖内设置有与电缆侧面接触的密封垫。

8、进一步地，所述管填充层的材料为密封防火封堵组料。

9、进一步地，所述基座上侧面设置有能够将电缆沟槽封闭的顶盖，所述顶盖上侧面与基座上侧面持平，所述顶盖与基座之间左右对称设置有两个固定螺栓固定连接。

10、进一步地，所述顶盖与基座相接触的侧面设置有密封层，所述密封层的材料为橡胶垫。

11、与现有技术相比，本实用新型具有以下有益效果：

12、本实用新型通过阻燃涂层、硅橡胶薄膜以及槽填充层实现了对线管以及电缆的防燃、密封以及防潮效果，保证了电缆在使用时的可靠性并延长了电缆的使用寿命；

13、本实用新型通过管填充层以及盖帽实现了对线管的填充以及封闭，使线管内部形成封闭空间，保证了线管的防水防潮效果，同时，盖帽还能够防止管填充层溢出线管，进一步保证了管填充层对线管的填充效果；

14、本实用新型通过顶盖、固定螺栓以及密封层能够使顶盖与基座紧密密封接触，从而使电缆沟槽形成一个密闭空间，防止外界水流、杂物以及小动物进入至电缆沟槽内对线管以及电缆造成破坏，提高了对线管以及电缆的防护效果。

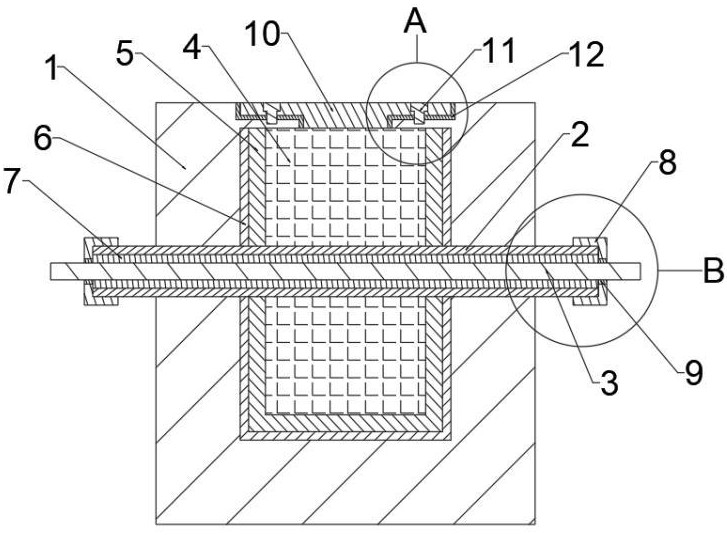

1.分层填充式电缆沟槽及孔洞双组份堵料密封结构，包括基座（1），所述基座（1）内开设有电缆（3）沟槽，其特征在于：所述基座（1）内横向贯穿设置有线管（2），所述线管（2）内插设有电缆（3），所述电缆（3）沟槽内填充有槽填充层（4），所述电缆（3）沟槽内壁涂覆有阻燃涂层（6），所述阻燃涂层（6）与槽填充层（4）之间设置有柔性层（5），所述线管（2）内设置有用于对电缆（3）进行二次密封的二次密封组件。

2.根据权利要求1所述的分层填充式电缆沟槽及孔洞双组份堵料密封结构，其特征在于：所述槽填充层（4）为电缆墙体密封组料。

3.根据权利要求1所述的分层填充式电缆沟槽及孔洞双组份堵料密封结构，其特征在于：所述阻燃涂层（6）为bbs高分子速凝喷涂型涂料。

4.根据权利要求1所述的分层填充式电缆沟槽及孔洞双组份堵料密封结构，其特征在于：所述柔性层（5）为硅橡胶薄膜。

5.根据权利要求1所述的分层填充式电缆沟槽及孔洞双组份堵料密封结构，其特征在于：所述二次密封组件包括填充在线管（2）内的管填充层（7）以及设置在线管（2）两端的管盖（8），所述电缆（3）穿过管盖（8）延伸至外界。

6.根据权利要求5所述的分层填充式电缆沟槽及孔洞双组份堵料密封结构，其特征在于：所述管盖（8）内设置有与电缆（3）侧面接触的密封垫（9）。

7.根据权利要求5所述的分层填充式电缆沟槽及孔洞双组份堵料密封结构，其特征在于：所述管填充层（7）的材料为密封防火封堵组料。

8.根据权利要求1所述的分层填充式电缆沟槽及孔洞双组份堵料密封结构，其特征在于：所述基座（1）上侧面设置有能够将电缆（3）沟槽封闭的顶盖（10），所述顶盖（10）上侧面与基座（1）上侧面持平，所述顶盖（10）与基座（1）之间左右对称设置有两个固定螺栓（11）固定连接。

9.根据权利要求8所述的分层填充式电缆沟槽及孔洞双组份堵料密封结构，其特征在于：所述顶盖（10）与基座（1）相接触的侧面设置有密封层（12），所述密封层（12）的材料为橡胶垫。
