一种高沸提纯裂解高效进料系统的制作方法

本技术涉及一种进料系统，特别是一种高沸提纯裂解高效进料系统。

背景技术：

1、本部分提供的仅仅是与本公开相关的背景信息，其并不必然是现有技术。

2、在多晶硅生产工艺中，冷氢化装置产生的渣浆大部分为高沸物，主要成分以四氯化硅、三氯氢硅、催化剂等存在的固液混合物。现工艺为通过高沸裂解反应釜进行处理，从而提高氯硅烷回收率，节约下游水解中和系统的水资源和碱性石灰水用量，进一步提高渣浆处理工艺质量，达到副产物循环利用的目的。

3、然而现有的高沸裂解系统，因萃取剂成本高、高沸不易分离、裂解效率低下等，未能完全将高沸中的氯硅烷及hcl充分利用，且高沸内中含有大量的金属铝等杂质，极易造成管线堵塞，无法排料等现象，导致整体系统运行存在不稳定，且下游水解时，浪费大量的水资源和碱性石灰水用量，设备损耗严重。

4、需要说明的是，在上述背景技术部分公开的信息仅用于加强对本公开的背景的理解，因此可以包括不构成对本领域普通技术人员已知的现有技术的信息。

技术实现思路

1、发明目的：本实用新型所要解决的技术问题是针对现有技术的不足，提供一种高沸提纯裂解高效进料系统。

2、为了解决上述技术问题，本实用新型公开了一种高沸提纯裂解高效进料系统，包括：

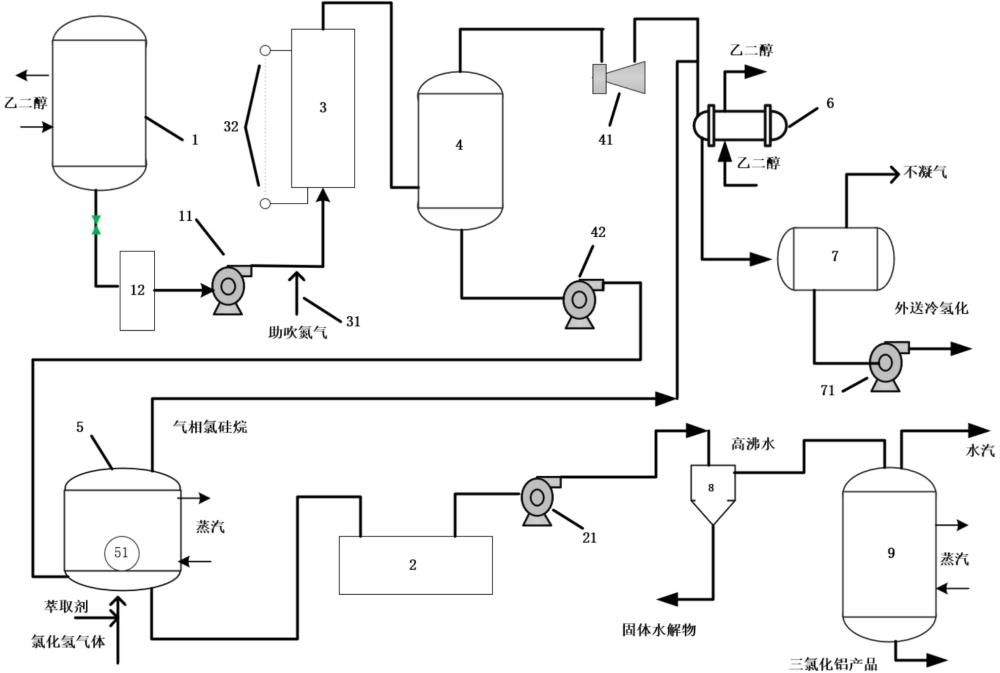

3、用于接收并存储上游系统高沸物料的高沸缓存罐，所述高沸缓存罐底部出口与吸附柱底部入口流体连接，所述吸附柱顶部出口与负压提浓罐入口流体连接，所述负压提浓罐顶部出口与气相冷凝器的入口流体连接，底部出口与高沸裂解釜底部入口流体连接，所述高沸裂解釜顶部出口与气相冷凝器的入口流体连接，底部出口与水解浸泡池的入口流体连接，所述水解浸泡池出口与分离机入口流体连接，所述分离机的顶部出口与蒸馏罐顶部入口流体连接，所述气相冷凝器的出口与收集罐的入口流体连接。

4、进一步的，所述高沸缓存罐，设置有用于降温的乙二醇夹套，用于对所述高沸缓存罐内存储的高沸物料中的金属杂质进行絮凝，絮凝后的物料从所述高沸缓存罐底部出口排出。

5、进一步的，所述吸附柱底部入口与所述高沸缓存罐底部出口之间，设有进料输送泵和过滤器。

6、进一步的，所述吸附柱内壁的顶部与底部设有压差表，所述吸附柱底部入口还设有氮气吹扫管线。

7、进一步的，所述负压提浓罐顶部出口通过真空泵与所述气相冷凝器流体连接；

8、所述负压提浓罐底部出口通过高沸输送泵与所述高沸裂解釜流体连接；

9、所述负压提浓罐外壁设有用于加热的蒸汽夹套。

10、进一步的，所述高沸裂解釜，其釜内设有搅拌器，底部设有萃取剂及氯化氢气体输入口；

11、所述高沸裂解釜外壁设有用于加热的蒸汽夹套。

12、进一步的，所述气相冷凝器采用乙二醇作为冷媒，冷凝产生液体氯硅烷。

13、进一步的，所述收集罐中存储的液体氯硅烷，通过产品输送泵向外输出。

14、进一步的，所述水解浸泡池，通过高沸水输送泵与所述分离机连接；

15、所述分离机进行固液分离后，将高沸水从顶部排出至所述蒸馏罐，将固体水解物从底部排出。

16、进一步的，所述蒸馏罐，外壁设有用于加热的蒸汽夹套，对罐内物质进行蒸馏，产生的水汽从底部排出，三氯化铝产品从底部排出。

17、有益效果：

18、1、本系统实现了将高沸中的轻组分先分离，重组分提纯裂解，更将水解后的水分离蒸馏，实现了系统的高效进料，减少了萃取剂的消耗。

19、2、本系统中，高沸水进入离心机，将固体水解物与高沸水分离，分离后的高沸水进入蒸馏单元，减少了污水外排，减少了下游碱液的用量，更是得到了可用作工业净水剂的三氯化铝产品。

20、3、本系统中，使用负压提浓单元，更是打破了物料的沸点，将高沸物料中的轻组分更高效的分离，提高了高沸的浓度，减少了因轻组分造成下游裂解单元萃取剂用量大等问题，降低了生产成本，提高了整体系统的进料稳定及高效性，提升了产品的市场竞争力。

1.一种高沸提纯裂解高效进料系统，其特征在于，包括：

2.根据权利要求1所述的一种高沸提纯裂解高效进料系统，其特征在于，所述高沸缓存罐（1），设置有用于降温的乙二醇夹套，用于对所述高沸缓存罐（1）内存储的高沸物料中的金属杂质进行絮凝，絮凝后的物料从所述高沸缓存罐（1）底部出口排出。

3.根据权利要求2所述的一种高沸提纯裂解高效进料系统，其特征在于，所述吸附柱（3）底部入口与所述高沸缓存罐（1）底部出口之间，设有进料输送泵（11）和过滤器（12）。

4.根据权利要求3所述的一种高沸提纯裂解高效进料系统，其特征在于，所述吸附柱（3）内壁的顶部与底部设有压差表（32），所述吸附柱（3）底部入口还设有氮气吹扫管线（31）。

5.根据权利要求4所述的一种高沸提纯裂解高效进料系统，其特征在于，所述负压提浓罐（4）顶部出口通过真空泵（41）与所述气相冷凝器（6）流体连接；

6.根据权利要求5所述的一种高沸提纯裂解高效进料系统，其特征在于，所述高沸裂解釜（5），其釜内设有搅拌器（51），底部设有萃取剂及氯化氢气体输入口；

7.根据权利要求6所述的一种高沸提纯裂解高效进料系统，其特征在于，所述气相冷凝器（6）采用乙二醇作为冷媒，冷凝产生液体氯硅烷。

8.根据权利要求7所述的一种高沸提纯裂解高效进料系统，其特征在于，所述收集罐（7）中存储的液体氯硅烷，通过产品输送泵（71）向外输出。

9.根据权利要求8所述的一种高沸提纯裂解高效进料系统，其特征在于，所述水解浸泡池（2），通过高沸水输送泵（21）与所述分离机（8）连接；

10.根据权利要求9所述的一种高沸提纯裂解高效进料系统，其特征在于，所述蒸馏罐（9），外壁设有用于加热的蒸汽夹套，对罐内物质进行蒸馏，产生的水汽从底部排出，三氯化铝产品从底部排出。
