替代燃料收尘罩过滤装置和收尘罩的制作方法

本技术涉及轻质替代燃料输送过程中的收尘，具体地涉及一种替代燃料收尘罩过滤装置和收尘罩。

背景技术：

1、长期以来，水泥窑炉多以废纺织品、工业固废等为原料制备rdf替代燃料。其中，废纺织品制rdf因燃烧充分、热值稳定（通常＞4500kcal/kg）、氯含量可控且物理形态均匀等优势，广受水泥企业青睐。在替代燃料处理环节，收尘罩承担着粉尘收集与环境污染防控的关键作用。

2、目前，收尘罩的前端普遍未设置滤网，不仅会导致一些大颗粒杂质经常堵塞收尘罩的罩口，需要操作人员频繁停机进行清理，影响生产效率，而且纤维状燃料还易被吸入管道，缠绕于收尘设备内部部件，干扰设备的稳定运行。为避免上述问题，部分厂家选择在收尘罩的前端设置固定金属滤网以拦截大颗粒杂质，但这种焊接固定滤网更换时需整体拆卸收尘罩，维护耗时冗长。

技术实现思路

1、本实用新型的目的是为了至少解决现有技术存在的技术问题之一，提供一种替代燃料收尘罩过滤装置和收尘罩，该替代燃料收尘罩过滤装置可有效拦截进风中的大颗粒杂质，减少罩口堵塞风险，同时优化了滤网安装结构，降低了更换难度，缩短了维护耗时。

2、为了实现上述目的，本实用新型一方面提供一种替代燃料收尘罩过滤装置，设于风管出风端与收尘罩本体进风端的连接处，包括：

3、第一连接环板，套设于所述风管出风端的外侧；

4、第二连接环板，套设于所述收尘罩本体进风端的外侧，并与第一连接环板之间形成间隙；

5、过滤组件，所述过滤组件的边缘分别与所述第一连接环板和所述第二连接环板的边缘转动连接，用于转动至所述间隙内对气流中的杂质进行过滤；

6、两组磁性密封组件，分别设置于所述第一连接环板与所述过滤组件之间和所述第二连接环板与所述过滤组件之间，用于配合密封。

7、可选地，所述第一连接环板包括第一环形板以及设置于所述第一环形板顶部外缘的第一环形凸板，所述第二连接环板包括第二环形板以及设置于所述第二环形板底部外缘的第二环形凸板。

8、可选地，所述替代燃料收尘罩过滤装置还包括转轴组件，所述转轴组件的两端分别与所述第一环形凸板和所述第二环形凸板连接。

9、可选地，所述过滤组件包括：

10、框架，呈环形，所述框架与所述转轴组件转动连接；

11、滤网组件，所述滤网组件与所述框架可拆卸地连接，且所述滤网组件的外径与所述框架的内径相匹配。

12、可选地，所述磁性密封组件包括：

13、环形凹槽，开设于所述第二环形板的顶部或所述框架的顶部；

14、磁性密封条，呈环形，且嵌装于所述环形凹槽内。

15、可选地，所述转轴组件包括：

16、轴杆，所述轴杆的中段与所述框架转动连接，所述轴杆的两端设有螺纹段；

17、两组旋转锁紧件，分别与所述轴杆的两端螺纹连接，且两组所述旋转锁紧件分别与所述第一环形凸板和所述第二环形凸板的端面抵接；

18、限位套筒，套设于所述轴杆的外侧，且所述限位套筒的一端与所述框架的端面抵接。

19、可选地，所述框架远离所述转轴组件的侧边设置有沿所述框架径向延伸的把手，所述把手的外表面设置有防滑机构和荧光涂层。

20、可选地，所述过滤组件还包括锁紧机构，所述锁紧机构包括：

21、锁定孔，沿所述把手的轴向贯穿于所述把手；

22、两个定位螺孔，分别设于所述第一环形凸板和所述第二环形凸板的端面，并与到位后的所述锁定螺纹孔的位置相对应；

23、锁定螺栓，所述锁定螺栓穿过所述锁定孔并与两个所述定位螺孔螺纹连接。

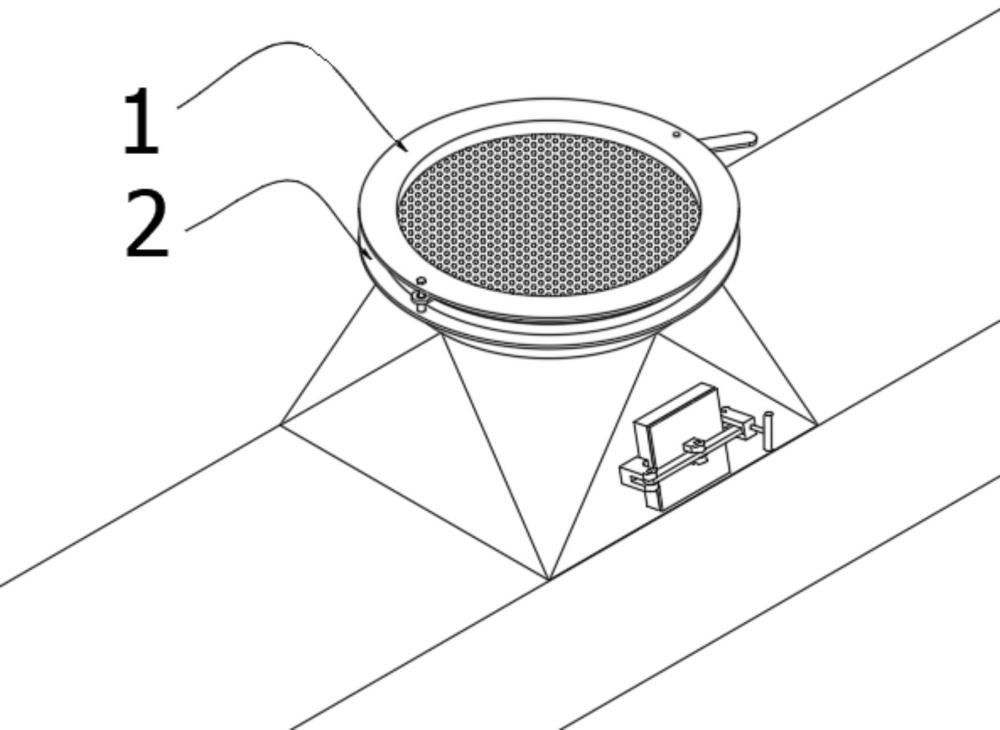

24、本实用新型第二方面提供一种收尘罩，所述收尘罩包括收尘罩本体和如上述的替代燃料收尘罩过滤装置，所述收尘罩本体设置为上小下大的喇叭口结构。

25、可选地，所述收尘罩还包括检视门，所述检视门开设于所述收尘罩本体的侧壁。

26、通过上述技术方案，过滤组件可转动至第一、第二连接环板的间隙内，直接拦截气流中的杂质，避免大颗粒杂质进入收尘罩本体，确保了收尘系统处理效率；两组磁性密封组件分别作用于连接环板与过滤组件之间，能主动贴合密封，确保了连接处的密封性；过滤组件边缘与连接环板转动连接，避免了传统固定过滤装置拆装时对风管、收尘罩本体的反复拆卸，在需要清洁或更换过滤组件时，仅需将过滤组件转出间隙进行滤网更换即可，操作便捷，缩短了维护时间。

1.一种替代燃料收尘罩过滤装置，设于风管（200）出风端与收尘罩本体（100）进风端的连接处，其特征在于，包括：

2.根据权利要求1所述的替代燃料收尘罩过滤装置，其特征在于，所述第一连接环板（1）包括第一环形板（11）以及设置于所述第一环形板（11）顶部外缘的第一环形凸板（12），所述第二连接环板（2）包括第二环形板（21）以及设置于所述第二环形板（21）底部外缘的第二环形凸板（22）。

3.根据权利要求2所述的替代燃料收尘罩过滤装置，其特征在于，所述替代燃料收尘罩过滤装置还包括转轴组件（5），所述转轴组件（5）的两端分别与所述第一环形凸板（12）和所述第二环形凸板（22）连接。

4.根据权利要求3所述的替代燃料收尘罩过滤装置，其特征在于，所述过滤组件（3）包括：

5.根据权利要求4所述的替代燃料收尘罩过滤装置，其特征在于，所述磁性密封组件（4）包括：

6.根据权利要求4所述的替代燃料收尘罩过滤装置，其特征在于，所述转轴组件（5）包括：

7.根据权利要求4所述的替代燃料收尘罩过滤装置，其特征在于，所述框架（31）远离所述转轴组件（5）的侧边设置有沿所述框架（31）径向延伸的把手（33），所述把手（33）的外表面设置有防滑机构和荧光涂层。

8.根据权利要求7所述的替代燃料收尘罩过滤装置，其特征在于，所述过滤组件（3）还包括锁紧机构（34），所述锁紧机构（34）包括：

9.一种收尘罩，其特征在于，所述收尘罩包括收尘罩本体（100）和如权利要求1-8任意一项所述的替代燃料收尘罩过滤装置，所述收尘罩本体（100）设置为上小下大的喇叭口结构。

10.根据权利要求9所述的收尘罩，其特征在于，所述收尘罩还包括检视门（101），所述检视门（101）开设于所述收尘罩本体（100）的侧壁。
