一种用于甘蔗多酚提取的三塔式移动床的制作方法

本技术涉及甘蔗多酚提取，尤其涉及一种用于甘蔗多酚提取的三塔式移动床。

背景技术：

1、三塔式移动床广泛运用在水处理领域中，其主要由交换塔、再生塔、清洗塔、喷射器、阀门、管道等组成。

2、在交换塔内，离子交换树脂与原水发生离子交换反应，水中的钙、镁等离子与树脂中的钠离子进行置换，使硬水软化，与原水交换后的饱和树脂，由位差压力送入再生塔，与盐水进行置换反应，还原成新生树脂。再生后的树脂经清洗塔清洗后，由喷射器送回交换塔，如此循环往复，实现连续软化水的生产，具有能耗低、生产效率高等优点。

3、现有的甘蔗多酚提取通常是使用固定床利用大孔树脂对甘蔗糖蜜液内的多酚进行吸附，已达到提取多酚的效果，然而当大孔树脂饱和后，需要对饱和大孔树脂进行解吸形成不饱和大孔树脂，以此进行循环利用，但是再对饱和大孔树脂解吸时需要停止多酚的吸附，因此不能连续生产，生产效率低下。

技术实现思路

1、为了克服上述现有技术所述的至少一个缺陷，本实用新型提供一种用于甘蔗多酚提取的三塔式移动床，以解决多酚提取不能连续生产，生产效率低下等问题。

2、本实用新型为解决其问题所采用的技术方案是：

3、一种用于甘蔗多酚提取的三塔式移动床，包括：

4、交换塔，其内设有大孔树脂，用于吸附甘蔗糖蜜液内的多酚；

5、清洗塔，其与交换塔相连通，用于清洗大孔树脂；

6、再生塔，其与交换塔和清洗塔相连通，用于解吸已饱和大孔树脂。

7、通过上述方案，在交换塔内，大孔树脂吸附甘蔗糖蜜液内的多酚，吸附后的饱和大孔树脂送入清洗塔内，通过清水清洗掉饱和大孔树脂残留的甘蔗糖蜜液，再送入再生塔内，通过解吸液解吸饱和大孔树脂内的多酚，形成不饱和大孔树脂，经过清洗后送入交换塔内，如此循环往复，实现连续提取多酚的生产，生产效率高。

8、进一步的，所述交换塔上端设有交换进脂口，所述交换塔下端设有交换出脂口，所述清洗塔上端设有清洗进脂口，所述清洗塔下端设有清洗出脂口，所述交换出脂口通过第一树脂管道与清洗进脂口相连通。

9、通过上述进一步的方案，将交换塔内饱和大孔树脂通过第一树脂管道输送到清洗塔内，对饱和大孔树脂上残留的甘蔗糖蜜液进行清洗。

10、进一步的，所述再生塔上端设有再生进脂口，所述再生塔下端设有再生出脂口，所述清洗出脂口通过第二树脂管道与再生进脂口相连通，所述再生出脂口通过第三树脂管道与交换进脂口相连通。

11、通过上述进一步的方案，将清洗塔内清洗过后的饱和大孔树脂通过第二树脂管道输送到再生塔内，在再生塔内对饱和大孔树脂进行解吸，解吸成不饱和大孔树脂，使不饱和大孔树脂能够循环利用。

12、进一步的，所述交换进脂口与第三树脂管道一端法兰连接，所述再生出脂口与第三树脂管道另一端法兰连接，所述再生进脂口与第二树脂管道一端法兰连接，所述清洗出脂口与第二树脂管道另一端法兰连接，所述清洗进脂口与第一树脂管道一端法兰连接，所述交换出脂口与第一树脂管道另一端法兰连接。

13、通过上述进一步的方案，通过法兰连接，使塔与管道的连接强度高且密封性好，便于拆装、维护。

14、进一步的，所述交换塔上设有进液口和出液口，所述进液口位于交换塔下端，所述出液口位于交换塔上端。

15、通过上述进一步的方案，通过进液口将甘蔗糖蜜液送入交换塔内，使交换塔内的不饱和大孔树脂吸附甘蔗糖蜜液内的多酚，使不饱和大孔树脂变成饱和大孔树脂，被吸附后的甘蔗糖蜜液从出液口流出。

16、进一步的，所述清洗塔上设有进水口和出水口，所述进水口位于清洗塔下端，所述出水口位于清洗塔上端。

17、通过上述进一步的方案，通过进水口将清水送入清洗塔内，对清洗塔内残留有甘蔗糖蜜液的饱和大孔树脂进行清洗，清洗后的水通过出水口排出。

18、进一步的，所述再生塔上设有进水管、出水管、进液管和出液管，所述进水管、进液管位于再生塔下端，所述出水管、出液管位于再生塔上端，通过进液管向所述再生塔内输送用于解吸已饱和大孔树脂的解吸液。

19、通过上述进一步的方案，通过进液管将解吸液输送到再生塔内，对再生塔内的饱和大孔树脂进行解吸，将多酚释放出来，使饱和大孔树脂变成不饱和大孔树脂，多酚与解吸液一同通过出液管流出；

20、通过进水管将清水输送到再生塔内，对再生塔内的饱和大孔树脂进行清洗，将大孔树脂上残留的解吸液清洗干净，通过出水管将清洗后的水排出。

21、进一步的，所述再生塔上设有进碱管、出碱管、进酸管和出酸管，所述进碱管和进酸管位于再生塔下端，所述出水管、出碱管和出酸管位于再生塔上端。

22、通过上述进一步的方案，通过进碱管将碱水输送到再生塔内，对再生塔内的饱和大孔树脂进行碱洗，通过出碱管将清洗后的碱水排出；

23、通过进水管将清水输送到再生塔内，对再生塔内的饱和大孔树脂进行清洗，将大孔树脂上残留的碱水清洗干净，通过出水管将清洗后的水排出；

24、通过进酸管将酸水输送到再生塔内，对再生塔内的饱和大孔树脂进行酸洗，通过出酸管将清洗后的酸水排出；

25、通过进水管将清水输送到再生塔内，对再生塔内的饱和大孔树脂进行清洗，将大孔树脂上残留的酸水清洗干净，通过出水管将清洗后的水排出。

26、进一步的，所述交换塔内液体高度高于清洗塔顶部高度，所述清洗塔内液体高度高于再生塔顶部高度，所述第三树脂管道上设有喷射器。

27、通过上述进一步的方案，在交换塔内，大孔树脂吸附甘蔗糖蜜液内的多酚，吸附后的饱和大孔树脂由位差压力送入清洗塔内，通过清水清洗掉饱和大孔树脂残留的甘蔗糖蜜液，再由位差压力送入再生塔内，通过解吸液解吸饱和大孔树脂内的多酚，形成不饱和大孔树脂，经过清洗后通过喷射器送入交换塔内，如此循环往复。

28、与现有技术相比，本实用新型的有益效果是：

29、在交换塔内，大孔树脂吸附甘蔗糖蜜液内的多酚，吸附后的饱和大孔树脂送入清洗塔内，通过清水清洗掉饱和大孔树脂残留的甘蔗糖蜜液，再送入再生塔内，通过解吸液解吸饱和大孔树脂内的多酚，形成不饱和大孔树脂，经过清洗后送入交换塔内，如此循环往复，交换塔、清洗塔和再生塔同时运行，实现连续提取多酚的生产，生产效率高。

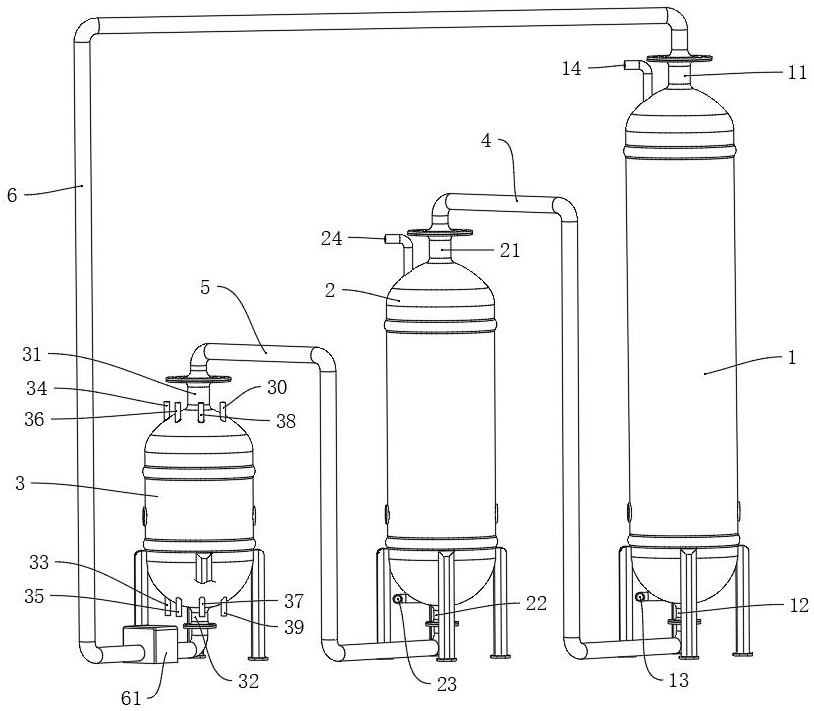

1.一种用于甘蔗多酚提取的三塔式移动床，其特征在于，包括：

2.根据权利要求1所述的一种用于甘蔗多酚提取的三塔式移动床，其特征在于：所述交换塔(1)上端设有交换进脂口(11)，所述交换塔(1)下端设有交换出脂口(12)，所述清洗塔(2)上端设有清洗进脂口(21)，所述清洗塔(2)下端设有清洗出脂口(22)，所述交换出脂口(12)通过第一树脂管道(4)与清洗进脂口(21)相连通。

3.根据权利要求2所述的一种用于甘蔗多酚提取的三塔式移动床，其特征在于：所述再生塔(3)上端设有再生进脂口(31)，所述再生塔(3)下端设有再生出脂口(32)，所述清洗出脂口(22)通过第二树脂管道(5)与再生进脂口(31)相连通，所述再生出脂口(32)通过第三树脂管道(6)与交换进脂口(11)相连通。

4.根据权利要求3所述的一种用于甘蔗多酚提取的三塔式移动床，其特征在于：所述交换进脂口(11)与第三树脂管道(6)一端法兰连接，所述再生出脂口(32)与第三树脂管道(6)另一端法兰连接，所述再生进脂口(31)与第二树脂管道(5)一端法兰连接，所述清洗出脂口(22)与第二树脂管道(5)另一端法兰连接，所述清洗进脂口(21)与第一树脂管道(4)一端法兰连接，所述交换出脂口(12)与第一树脂管道(4)另一端法兰连接。

5.根据权利要求1所述的一种用于甘蔗多酚提取的三塔式移动床，其特征在于：所述交换塔(1)上设有进液口(13)和出液口(14)，所述进液口(13)位于交换塔(1)下端，所述出液口(14)位于交换塔(1)上端。

6.根据权利要求1所述的一种用于甘蔗多酚提取的三塔式移动床，其特征在于：所述清洗塔(2)上设有进水口(23)和出水口(24)，所述进水口(23)位于清洗塔(2)下端，所述出水口(24)位于清洗塔(2)上端。

7.根据权利要求1所述的一种用于甘蔗多酚提取的三塔式移动床，其特征在于：所述再生塔(3)上设有进水管(33)、出水管(34)、进液管(35)和出液管(36)，所述进水管(33)、进液管(35)位于再生塔(3)下端，所述出水管(34)、出液管(36)位于再生塔(3)上端，通过进液管(35)向所述再生塔(3)内输送用于解吸已饱和大孔树脂的解吸液。

8.根据权利要求7所述的一种用于甘蔗多酚提取的三塔式移动床，其特征在于：所述再生塔(3)上设有进碱管(37)、出碱管(38)、进酸管(39)和出酸管(30)，所述进碱管(37)和进酸管(39)位于再生塔(3)下端，所述出水管(34)、出碱管(38)和出酸管(30)位于再生塔(3)上端。

9.根据权利要求3所述的一种用于甘蔗多酚提取的三塔式移动床，其特征在于：所述交换塔(1)内液体高度高于清洗塔(2)顶部高度，所述清洗塔(2)内液体高度高于再生塔(3)顶部高度，所述第三树脂管道(6)上设有喷射器(61)。
