一种基于母液水浓缩液制备电池级碳酸锂的装置及其工艺的制作方法

本发明属于碳酸锂制备领域，具体关于一种基于母液水浓缩液制备电池级碳酸锂的装置及其工艺。

背景技术：

1、在锂资源提取与电池材料制备领域，母液水浓缩液通常来源于盐湖卤水或锂矿浸出液的蒸发浓缩过程，而母液水浓缩液是制备电池级碳酸锂的关键原料。目前，工业上普遍采用的制备工艺主要包括预处理、碳酸化反应及后处理三个核心步骤。

2、于2026年1月9日公告的中国专利cn121292481a中公开了一种基于母液水浓缩液制备电池级碳酸锂的工艺及装置，其中，包括：沉锂釜，沉锂釜内顶部设置有布料器，所述布料器为环状结构，用于向沉锂釜中喷淋净化液；贯穿沉锂釜顶部侧面设置有净化液阀门。

3、上述申请文件中，通过采用环状布料器向沉锂中喷淋氢氧化钠溶液，以此进行相应的制备操作，但是该装置在喷淋氢氧化钠溶液时，布料器上的喷头处于相对静止状态，难以直接覆盖底部液体表面的各个位置，从而影响了装置的反应效率。

技术实现思路

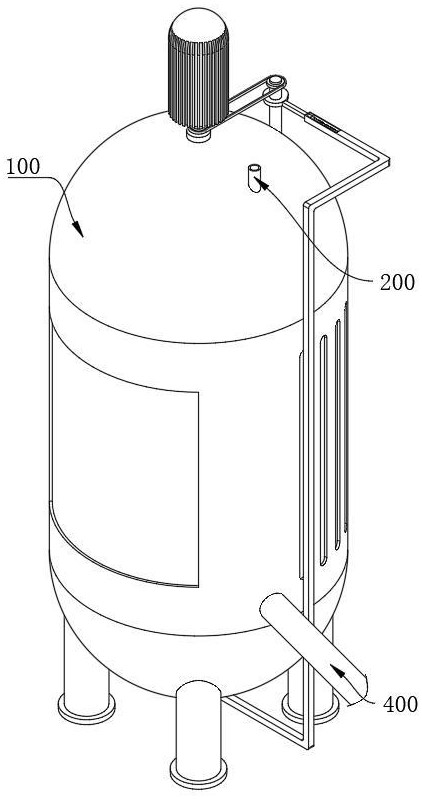

1、针对现有技术的不足，本发明提供了一种基于母液水浓缩液制备电池级碳酸锂的装置及其工艺，解决了上述背景技术中提出的问题。为实现以上目的，本发明通过以下技术方案予以实现：一种基于母液水浓缩液制备电池级碳酸锂的装置及其工艺，包括制备仓，所述制备仓的顶部装配有布料器输入口，所述制备仓的内部装配有由伺服电机驱动的搅拌杆，所述制备仓的侧面装配有排出口；

2、所述搅拌杆的外侧固定连接有链轮一，所述布料器输入口的内部装配有布料器主体，所述布料器主体的底部转动连接有管道接头，所述链轮一和管道接头之间装配有用于传动的传动件，所述管道接头的底部装配有喷头，所述制备仓的内部装配有混合组件，所述制备仓的内部装配有辅助搅动组件。

3、优选的，所述传动件包括装配在链轮一外侧的链条，所述制备仓的内部转动连接有贯穿的转动杆一，所述转动杆一的外侧分别固定连接有链轮二和齿轮一，所述制备仓的内部转动连接有双向齿圈，所述双向齿圈与齿轮一啮合，所述管道接头的外侧固定连接有齿轮二，所述齿轮二与双向齿圈啮合。通过装置的设置，即可使得氢氧化钠溶液转动喷出，提高其覆盖范围，从而覆盖底部液体表面的各个位置，提高了装置的反应效率。

4、优选的，所述链条远离所述链轮一的一端，装配在所述链轮二的外侧位置。

5、优选的，所述喷头共设有六个，且六个所述喷头关于所述布料器主体圆周阵列。

6、优选的，所述混合组件包括固定在转动杆一外侧的偏心轮，所述制备仓的内部装配有贯穿的液压仓一，所述液压仓一的侧面通过设置活塞滑动连接有受力杆一，所述受力杆一的侧面装配有弹簧一，所述搅拌杆的内部装配有液压仓二，所述液压仓二的侧面通过设置活塞滑动连接有异形杆，所述搅拌杆的侧面通过设置转动块一转动连接有混合板。通过混合组件的设置，使得进行公转的混合板同时进行一定角度的往复摆动，提高了装置对于其内部溶液的混合效果，从而提高了装置的反应效率。

7、优选的，所述受力杆一位于所述偏心轮的侧面位置，且与所述偏心轮之间相互接触。

8、优选的，所述液压仓二转动连接在所述液压仓一上，且与所述液压仓一之间转动连接。

9、优选的，所述混合板位于所述异形杆的侧面位置，且与所述异形杆之间呈固定状态。

10、优选的，所述辅助搅动组件包括开设在混合板上的方型开口，所述方型开口的内部转动连接有转动块二，所述转动块二的侧面固定连接有转轴，所述转轴的外侧固定连接有翻动板，所述翻动板的内部开设有放置槽，所述放置槽的内部装配有重力柱。通过辅助搅动组件的设置，使得翻动板和混合板之间形成一个角度可变的夹角，被搅动的部分溶液即可通过该夹角被分流，进一步提高了装置的混合效果。

11、一种基于母液水浓缩液制备电池级碳酸锂的装置的制备工艺，包括以下步骤：

12、步骤一、将母液水浓缩液放入制备仓内，使用布料器主体注入氢氧化钠溶液，调节ph至10-12进行搅拌等预处理操作，去除镁离子和钙离子；

13、步骤二、将预处理后的浓缩液进行碳酸化反应，生成碳酸锂沉淀；

14、步骤三、对碳酸锂沉淀进行多次洗涤和干燥，得到纯度不低于99.5%的电池级碳酸锂。

15、本申请的有益之处在于：

16、（1）该基于母液水浓缩液制备电池级碳酸锂的装置及其工艺，向布料器输入口内输入氢氧化钠溶液，启用由伺服电机驱动的搅拌杆，配合链轮一、链条、转动杆一、链轮二、齿轮一、布料器主体、管道接头、齿轮二、喷头和双向齿圈，即可使得氢氧化钠溶液转动喷出，提高其覆盖范围，从而覆盖底部液体表面的各个位置，提高了装置的反应效率。

17、（2）该基于母液水浓缩液制备电池级碳酸锂的装置及其工艺，当转动杆一进行转动时，即可带动偏心轮进行转动，配合液压仓一、受力杆一、弹簧一、液压仓二、异形杆和转动块一，使得进行公转的混合板同时进行一定角度的往复摆动，提高了装置对于其内部溶液的混合效果，从而提高了装置的反应效率。

18、（3）该基于母液水浓缩液制备电池级碳酸锂的装置及其工艺，当混合板进行一定角度的往复摆动时，其内开设的方型开口随之同步转动，配合转动块二、转轴、放置槽和重力柱，使得翻动板和混合板之间形成一个角度可变的夹角，被搅动的部分溶液即可通过该夹角被分流，进一步提高了装置的混合效果。

1.一种基于母液水浓缩液制备电池级碳酸锂的装置，包括制备仓，其特征在于，所述制备仓的顶部装配有布料器输入口，所述制备仓的内部装配有由伺服电机驱动的搅拌杆，所述制备仓的侧面装配有排出口；

2.根据权利要求1所述的基于母液水浓缩液制备电池级碳酸锂的装置，其特征在于，所述传动件包括装配在链轮一外侧的链条，所述制备仓的内部转动连接有贯穿的转动杆一，所述转动杆一的外侧分别固定连接有链轮二和齿轮一，所述制备仓的内部转动连接有双向齿圈，所述双向齿圈与齿轮一啮合，所述管道接头的外侧固定连接有齿轮二，所述齿轮二与双向齿圈啮合。

3.根据权利要求2所述的基于母液水浓缩液制备电池级碳酸锂的装置，其特征在于，所述链条远离所述链轮一的一端，装配在所述链轮二的外侧位置。

4.根据权利要求2所述的基于母液水浓缩液制备电池级碳酸锂的装置，其特征在于，所述喷头共设有六个，且六个所述喷头关于所述布料器主体圆周阵列。

5.根据权利要求2所述的基于母液水浓缩液制备电池级碳酸锂的装置，其特征在于，所述混合组件包括固定在转动杆一外侧的偏心轮，所述制备仓的内部装配有贯穿的液压仓一，所述液压仓一的侧面通过设置活塞滑动连接有受力杆一，所述受力杆一的侧面装配有弹簧一，所述搅拌杆的内部装配有液压仓二，所述液压仓二的侧面通过设置活塞滑动连接有异形杆，所述搅拌杆的侧面通过设置转动块一转动连接有混合板。

6.根据权利要求5所述的基于母液水浓缩液制备电池级碳酸锂的装置，其特征在于，所述受力杆一位于所述偏心轮的侧面位置，且与所述偏心轮之间相互接触。

7.根据权利要求5所述的基于母液水浓缩液制备电池级碳酸锂的装置，其特征在于，所述液压仓二转动连接在所述液压仓一上，且与所述液压仓一之间转动连接。

8.根据权利要求5所述的基于母液水浓缩液制备电池级碳酸锂的装置，其特征在于，所述混合板位于所述异形杆的侧面位置，且与所述异形杆之间呈固定状态。

9.根据权利要求5所述的基于母液水浓缩液制备电池级碳酸锂的装置，其特征在于，所述辅助搅动组件包括开设在混合板上的方型开口，所述方型开口的内部转动连接有转动块二，所述转动块二的侧面固定连接有转轴，所述转轴的外侧固定连接有翻动板，所述翻动板的内部开设有放置槽，所述放置槽的内部装配有重力柱。

10.根据权利要求1至9中任意一项所述的基于母液水浓缩液制备电池级碳酸锂的装置的制备工艺，其特征在于，包括以下步骤：
