一种侧向流自旋转式偏心斜板沉淀池

本发明涉及一种沉淀池装置，一种侧向流自旋转式偏心斜板沉淀池，涉及污水处理设备领域。

背景技术：

1、斜板沉淀池是指在沉淀区内设有斜板的沉淀池。在深度处理工艺当中，经常利用斜板沉淀池作为最后处理单元，利用“浅层沉淀”理论，细微颗粒物容易沉降在斜板上，以提高出水水质。根据水流与颗粒物的相互运动方向，可把斜板沉淀池分为同向流、异向流及侧向流/平向流三种不同的分离方式。

2、侧向流/平向流沉淀池作为重要的水质净化设备，其性能直接影响到污水厂的出水质量。近年来，随着水处理技术的不断进步，其中侧向流倒v/a型，因其独特的结构和优异的性能，逐渐在污水厂沉淀池中得到了广泛应用。如申请号cn201521007271.6的发明专利，其公开了一种平向流斜板倒v净化装置及具有该净化装置的沉降池。现有的侧向流沉淀斜板净化装置中一般都采取多个斜板区叠设置，但在实际的应用中，由于板区间距较小，处理高浓度悬浮物时，仍然经常出现污泥下滑困难堵塞斜板的现象。

技术实现思路

1、本发明的目的在于克服上述已有技术的不足而提供一种侧向流自旋转式偏心斜板沉淀池。

2、本发明的目的可以通过如下措施来达到。

3、一种侧向流自旋转式偏心斜板沉淀池，包括沉淀池本体、偏心旋转斜板区、偏心旋转斜板装置、进水结构、出水结构集泥斗和排泥泵，所述沉淀池本体为长方体结构，沉淀池本体包括缓冲进水区和沉淀区，缓冲进水区设置于进水结构一侧，沉淀区设置于进水结构和出水结构之间，旋转斜板区至于沉淀区上方，集泥斗、排泥泵设置于沉淀区的底部。

4、进一步的，偏心旋转斜板区内，由若干偏心旋转斜板装置组成。每个偏心旋转板装置由旋转主轴，偏心旋转板两部分构成。偏心旋转板与旋转主轴相切，且切线位于旋转板的一条长边上，形成一种偏心结构。以旋转主轴的轴心为中心，其他旋转板呈环形阵列固定在旋转主轴上，板片数量设置为6～10片（优选9片）且长度相等。偏心旋转板的长度短于旋转主轴的长度，且偏心斜板的宽与旋转主轴直径比为15：1～20：1。

5、进一步的，偏心旋转斜板区中，其由若干个偏心旋转斜板装置水平放置构成，偏心旋转斜板装置形成的外接圆柱按照平面圆密排的方式进行排列，旋转主轴两端放置在结构架中的固定套筒中，偏心旋转斜板可在放置处绕旋转主轴自由转动。工作时，沿着旋转主轴方向进水和出水。

6、与现有技术相比，本发明具有以下有益效果：

7、相比于传统的侧向流斜板沉淀池本发明能解决倾斜角与沉淀效率之间的矛盾问题。传统的侧向流斜板沉淀池倾斜角度一般为55～70°，倾斜角度过小污泥不容易下滑容易积累在斜板上，造成阻塞，倾斜角度过大斜板难以发挥作用，起不到很好的沉淀效果。

8、1.本发明的旋转斜板结构不再受侧向流斜板角度的限制，污泥在水平放置的斜板上沉降更加接近“浅池理论”描述的场景应用，既能保证沉淀效果，又解决了污泥沉降的问题。

9、2.本发明中采用的偏心旋转斜板的制动因素是左右部分沉降污泥的重量差产生的绕轴力矩大于轴和轴套间摩擦力产生的绕轴力矩，因此可以通过控制摩擦力的大小来限定旋转斜板的旋转周期，针对不同状况的污水选择更加高效的方式。

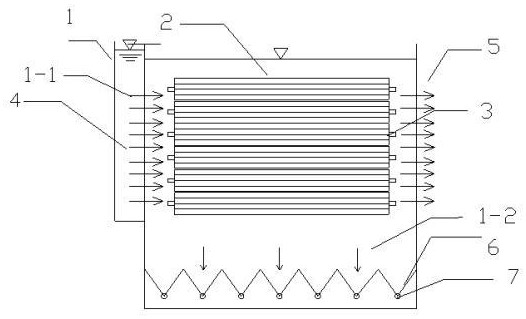

1.一种侧向流自旋转式偏心斜板沉淀池，所述的侧向流旋转式斜板沉淀池其特征在于包括沉淀池本体（1）、偏心旋转斜板区（2）、偏心旋转斜板装置（3）、进水结构（4）、出水结构（5）集泥斗（6）和排泥泵（7），所述沉淀池本体（1）为长方体结构，沉淀池本体包括缓冲进水区（1-1）和沉淀区（1-2），缓冲进水区（1-1）设置于进水结构（4）一侧，沉淀区（1-2）设置于进水结构（4）和出水结构（5）之间，偏心旋转斜板区（2）至于沉淀区（1-2）上方，集泥斗（5）、排泥泵（6）设置于沉淀区的底部。

2.根据权利要求1所述的偏心旋转斜板区（2）内，其特征在于由若干旋转偏心斜板装置（3）组成。每个偏心旋转板装置（3）由旋转主轴(3-1)，偏心旋转板(3-2)两部分构成。偏心旋转板(3-2)与旋转主轴（3-1）相切，且切线位于旋转板的一条长边上，形成一种偏心结构。以旋转主轴的轴心为中心，其他偏心旋转板（3-2）呈环形阵列固定在旋转主轴(3-1)上，板片数量设置为6～10片（优选9片）且长度相等。偏心旋转板（3-2）的长度短于旋转主轴（3-1）的长度，且偏心斜板的宽与旋转主轴直径比为15：1～20：1。

3.根据权利要求1所述的偏心旋转斜板区（2）中，其特征在于其由若干个偏心旋转斜板装置（3）水平放置构成，偏心旋转斜板装置（3）形成的外接圆柱按照平面圆密排的方式进行排列，旋转主轴（3-1）两端放置在结构架中的固定套筒中，偏心旋转斜板(3-2)可在放置处绕旋转主轴（3-1）自由转动。工作时，沿着旋转主轴（3-1）方向进水和出水。
