一种用于自动化合成旋蒸瓶的自锁式夹持装置的制作方法

本技术涉及制药设备，具体来说，涉及一种用于自动化合成旋蒸瓶的自锁式夹持装置。

背景技术：

1、旋转蒸发仪是实验室中用于减压蒸馏的关键设备，其核心部件旋蒸瓶需要通过夹持装置进行固定。现有技术中，旋蒸瓶的夹持多采用塑料卡子或橡胶套等结构。这类材料在长时间受热后易发生膨胀变形，导致旋蒸瓶与固定装置之间产生间隙，严重影响装置的气密性，在减压蒸馏过程中易造成溶剂泄漏。此外，此类夹持机构往往拆装不便，操作空间受限，需要双手配合才能完成锁紧或松开动作，显著降低了实验效率，尤其在自动化合成需要多角度旋转的工况下，操作尤为不便。

2、为解决上述问题，现有技术中已出现一些改进方案，例如采用卡扣与锁扣配合的夹持机构，或通过限位头增强对旋蒸瓶的固定。然而，这些结构仍存在稳定性不足、限位准确性欠佳等问题，在旋蒸瓶高速旋转过程中仍存在松动或偏移的风险，无法完全满足自动化合成工艺对于连接同轴度和操作便捷性的高标准要求。因此，需要一种新型夹持装置，能够在任意旋转角度下实现快速、可靠的单手操作，并确保连接的同轴与稳定。

技术实现思路

1、针对相关技术中的上述技术问题，本实用新型提出一种用于自动化合成旋蒸瓶的自锁式夹持装置，能够克服现有技术的上述不足。

2、为实现上述技术目的，本实用新型的技术方案是这样实现的：

3、一种用于自动化合成旋蒸瓶的自锁式夹持装置；

4、该用于自动化合成旋蒸瓶的自锁式夹持装置包括固定组件和连接组件，所述连接组件包括母口组件、滑动套环、限位组件和卡扣组件；所述滑动套环套设于所述母口组件上并能轴向移动；所述限位组件设置于所述母口组件与滑动套环之间；所述卡扣组件安装于滑动套环上并包括设有长楔形块和短楔形块的卡扣。

5、进一步地，所述固定组件包括两个公口半夹块、套设于其外侧的公口锁紧环、以及连接公口锁紧环与公口半夹块的公口紧固件。

6、进一步地，所述公口半夹块的内圈设置有凹槽，所述凹槽中嵌设有公口密封件。

7、进一步地，所述母口组件包括两个母口半夹块、套设于其外侧的母口锁紧环、以及连接母口锁紧环与母口半夹块的母口紧固件。

8、进一步地，所述母口半夹块的内圈设置有凹槽，所述凹槽中嵌设有母口密封件。

9、进一步地，所述滑动套环与母口锁紧环之间设置有相互配合的键槽结构。

10、进一步地，所述限位组件包括设置于母口组件与滑动套环之间的压缩弹簧。

11、进一步地，所述卡扣组件还包括固定于母口组件上的定位块，所述卡扣通过卡扣紧固件可转动地安装于定位块上。

12、进一步地，所述定位块与卡扣紧固件上分别设置有相互吸引的磁铁。

13、进一步地，所述长楔形块位于卡扣靠近母口组件的一侧，短楔形块位于卡扣远离母口组件的一侧。

14、本实用新型的有益效果：通过固定组件与连接组件的协同配合，以及卡扣组件中特殊楔形块与限位组件的设计，从而使得旋蒸瓶之间能够实现快速锁紧与分离，并保证连接的同轴性与气密性，进而达到显著提升操作便捷性、增强设备运行稳定性并降低实验风险的目的。同时，借助磁力自动校正等结构，进一步简化了操作流程，使该装置在自动化合成应用中表现出更高的可靠性与效率。

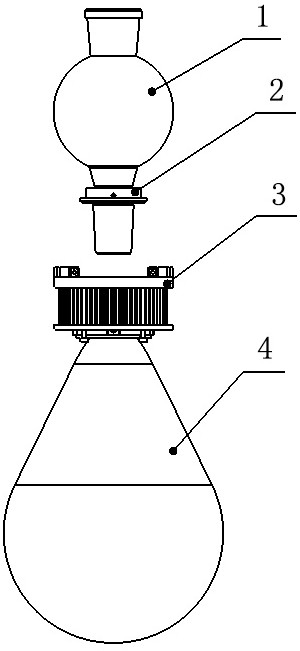

1.一种用于自动化合成旋蒸瓶的自锁式夹持装置，其特征在于，包括固定组件（2）和连接组件（3），所述连接组件（3）包括母口组件（15）、滑动套环（13）、限位组件（14）和卡扣组件；所述滑动套环（13）套设于所述母口组件（15）上并能轴向移动；所述限位组件（14）设置于所述母口组件（15）与滑动套环（13）之间；所述卡扣组件安装于滑动套环（13）上并包括设有长楔形块（18）和短楔形块（17）的卡扣（16）。

2.根据权利要求1所述的一种用于自动化合成旋蒸瓶的自锁式夹持装置，其特征在于，所述固定组件（2）包括两个公口半夹块（6）、套设于其外侧的公口锁紧环（7）、以及连接公口锁紧环（7）与公口半夹块（6）的公口紧固件（8）。

3.根据权利要求2所述的一种用于自动化合成旋蒸瓶的自锁式夹持装置，其特征在于，所述公口半夹块（6）的内圈设置有凹槽，所述凹槽中嵌设有公口密封件（5）。

4.根据权利要求3所述的一种用于自动化合成旋蒸瓶的自锁式夹持装置，其特征在于，所述母口组件（15）包括两个母口半夹块（10）、套设于其外侧的母口锁紧环（11）、以及连接母口锁紧环（11）与母口半夹块（10）的母口紧固件（12）。

5.根据权利要求4所述的一种用于自动化合成旋蒸瓶的自锁式夹持装置，其特征在于，所述母口半夹块（10）的内圈设置有凹槽，所述凹槽中嵌设有母口密封件（9）。

6.根据权利要求4所述的一种用于自动化合成旋蒸瓶的自锁式夹持装置，其特征在于，所述滑动套环（13）与母口锁紧环（11）之间设置有相互配合的键槽结构。

7.根据权利要求4所述的一种用于自动化合成旋蒸瓶的自锁式夹持装置，其特征在于，所述限位组件（14）包括设置于母口组件（15）与滑动套环（13）之间的压缩弹簧。

8.根据权利要求4所述的一种用于自动化合成旋蒸瓶的自锁式夹持装置，其特征在于，所述卡扣组件还包括固定于母口组件（15）上的定位块（19），所述卡扣（16）通过卡扣紧固件（21）可转动地安装于定位块（19）上。

9.根据权利要求8所述的一种用于自动化合成旋蒸瓶的自锁式夹持装置，其特征在于，所述定位块（19）与卡扣紧固件（21）上分别设置有相互吸引的磁铁（20）。

10.根据权利要求1所述的一种用于自动化合成旋蒸瓶的自锁式夹持装置，其特征在于，所述长楔形块（18）位于卡扣（16）靠近母口组件（15）的一侧，短楔形块（17）位于卡扣（16）远离母口组件（15）的一侧。
