一种涂布烘道有机溶剂尾气吸收回收装置的制作方法

本发明属于工业有机废气治理与资源化回收，尤其涉及一种涂布烘道有机溶剂尾气吸收回收装置。

背景技术：

1、涂布生产过程中，涂布材料通常需要在烘道内进行加热干燥，涂布介质中的有机溶剂在受热后挥发并随烘道气流形成含有机溶剂蒸气的尾气。对于该类尾气，为降低其中有机溶剂的排放量并对具有回收价值的溶剂进行收集，冷凝回收是一种常用的处理方式，其通常使含有机溶剂蒸气的尾气经过具有冷却条件的换热区域，通过冷却介质与尾气之间进行热交换，使有机溶剂蒸气温度降低并在换热表面形成液滴或液膜，再将形成的冷凝液从气流区域导出并集中收集。

2、现有采用冷却表面对有机溶剂尾气进行冷凝的装置在连续处理过程中仍存在以下不足之处：

3、其一，尾气在冷凝区域持续流动时，形成于冷凝表面的冷凝液通常以液滴或液膜状态沿表面移动，若冷凝液不能及时脱离尾气主流区域，则其在移动过程中会持续受到气流冲刷，尤其在局部气流速度或冷凝液量发生变化时，已经形成的冷凝液容易受到扰动并产生二次夹带，使部分有机溶剂再次随尾气向下游迁移；

4、其二，冷凝液由换热表面进入排液区域时，若转液区域长期直接暴露于尾气主流中，气流容易直接作用于转液位置及其中的冷凝液，影响冷凝液稳定转移；而排液通道若长期保持较大的连通面积，还可能在尾气流动区域与排液区域之间形成持续的气流通路；

5、其三，固定排液面积对不同冷凝液产生量的适应能力有限，冷凝液量较大时可能出现局部积聚，冷凝液量较小时又难以兼顾排液与气流隔离要求。

技术实现思路

1、本发明的目的在于提供一种涂布烘道有机溶剂尾气吸收回收装置，用于解决现有尾气冷凝回收中冷凝液易受气流冲刷产生二次夹带、转液排液不稳定以及冷凝液难以连续集中回收的问题。

2、为了实现上述目的，本发明采用了如下技术方案：

3、一种涂布烘道有机溶剂尾气吸收回收装置，包括箱体，所述箱体上设置有尾气进口管和尾气出口管，所述箱体内设置有多个冷凝转液机构，所述冷凝转液机构包括：冷凝转液板，其内部设置有冷却介质腔和落液腔，所述冷凝转液板上设置有多个与落液腔连通的转液缝；多个转液仓，分别设置在多个所述转液缝的外侧，所述转液仓包括与冷凝转液板连接的侧封板，所述侧封板上转动连接有罩板，所述侧封板与罩板之间形成仓口；多条液膜截取棱，均安装在所述冷凝转液板的迎风面，所述液膜截取棱用于将冷凝转液板表面的冷凝液截取并引导至转液仓，以使冷凝液经所述转液缝进入落液腔。

4、优选的，所述冷凝转液板包括：冷凝段，用于与流经所述冷凝转液板的尾气进行换热；集液段，与所述冷凝段连接，所述落液腔设置在集液段对应的内部区域；多个所述转液缝沿集液段间隔设置。

5、优选的，所述转液仓还包括：第一复位弹簧，设置在所述侧封板上，并与所述罩板弹性配合；其中，所述罩板与侧封板共同围设形成转液空间，所述仓口与转液空间连通。

6、优选的，多个所述液膜截取棱与多个转液仓对应设置，所述液膜截取棱的一端穿过对应的仓口并伸入侧封板围设的区域内。

7、优选的，所述液膜截取棱相对于水平面倾斜设置；所述液膜截取棱与冷凝转液板之间形成沿液膜截取棱延伸方向设置的导液槽。

8、优选的，所述落液腔内设置有多个接液组件，多个所述接液组件与多个转液缝一一对应设置，所述接液组件包括：接液盒，固定设置在所述落液腔的内壁；接液口，设置在所述接液盒上，并与对应的所述转液缝连通；排液口，设置在所述接液盒的底部。

9、优选的，所述接液组件还包括：浮块，滑动设置在所述接液盒内，并能够沿竖直方向移动；锥形塞，安装在所述浮块的底部并位于排液口的正上方，所述锥形塞能够随浮块同步上下移动，以改变所述锥形塞与所述排液口之间的流通间隙。

10、优选的，所述接液组件还包括：滑杆，安装在所述浮块的顶面，并与所述接液盒滑动连接；第二复位弹簧，套设在所述滑杆上。

11、优选的，多个所述冷凝转液机构沿所述尾气进口管朝向尾气出口管的方向间隔且交错设置，相邻所述冷凝转液机构之间形成板间通道；相邻所述冷凝转液机构的冷却介质腔通过连接管依次连通，位于尾气流动方向下游侧的所述冷凝转液机构的冷却介质腔连接有冷却介质供给管，位于尾气流动方向上游侧的所述冷凝转液机构的冷却介质腔连接有冷却介质排出管。

12、优选的，还包括回液机构，所述回液机构包括：集液总管，设置在所述箱体的下方；多个落液支管，均安装在所述集液总管上，各所述落液支管的一端分别与对应的冷凝转液板的落液腔连通；集液箱，所述集液总管的一端延伸至所述集液箱内；溢流管，设置在所述集液箱上，且所述溢流管的设置高度高于所述集液总管位于集液箱内的设置高度。

13、综上所述，由于采用了上述技术方案，本发明的有益效果是：

14、1.本发明通过在箱体内沿尾气流动方向间隔设置多个呈交错布置的冷凝转液机构，使相邻冷凝转液机构之间形成板间通道，尾气进入箱体后能够沿板间通道曲折流动，增加尾气与冷凝转液板的接触路径及换热时间；同时，通过连接管将多个冷凝转液机构内的冷却介质腔依次连通，并使冷却介质流动方向与尾气流动方向相反，使不同区域的尾气能够与对应温度状态的冷却介质进行换热，从而提高有机溶剂蒸气的冷凝连续性，降低有机溶剂随尾气排出的可能。

15、2.本发明通过在冷凝转液板的集液段设置与转液缝对应的转液仓，并利用侧封板、罩板和第一复位弹簧形成具有活动遮挡作用的转液结构，使冷凝液经液膜截取棱和导液槽汇集后进入转液仓，再经转液缝进入落液腔；同时，罩板能够对转液缝所在区域进行遮挡，并在气流或液流作用力变化时相对于侧封板转动以调节转液仓的开口面积，从而减少尾气直接冲击转液区域造成的冷凝液再次夹带，提高冷凝液由板面向落液腔转移的稳定性。

16、3.本发明通过在落液腔内设置与转液缝对应的接液组件，并利用接液盒、浮块、锥形塞、滑杆及第二复位弹簧之间的配合，使进入接液盒内的冷凝液能够根据液位变化驱动浮块上下移动，并带动锥形塞改变与排液口之间的流通间隙，从而实现冷凝液排出量随液位变化自动调节；同时，多个接液组件分别对应多个转液缝，使不同位置产生的冷凝液能够分别进入对应排液路径后汇入回液机构，有利于降低冷凝液排放过程中的波动。

17、4.本发明通过设置回液机构，使多个冷凝转液机构产生的冷凝液能够分别经落液支管进入集液总管，并集中输送至集液箱；当集液箱内液位达到设定高度时，冷凝液能够经溢流管排出，从而形成连续的冷凝液收集及排放路径，使冷凝过程、转液过程以及回收过程相互衔接，提高有机溶剂尾气处理装置整体运行的连续性和稳定性。

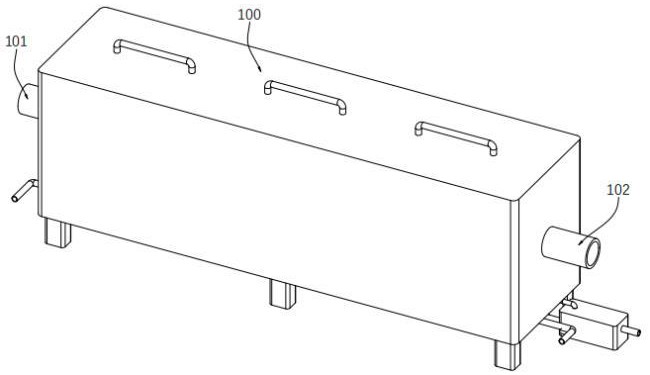

1.一种涂布烘道有机溶剂尾气吸收回收装置，包括箱体（100），所述箱体（100）上设置有尾气进口管（101）和尾气出口管（102），所述箱体（100）内设置有多个冷凝转液机构（110），其特征在于，所述冷凝转液机构（110）包括：

2.根据权利要求1所述的涂布烘道有机溶剂尾气吸收回收装置，其特征在于，所述冷凝转液板（111）包括：

3.根据权利要求2所述的涂布烘道有机溶剂尾气吸收回收装置，其特征在于，所述转液仓（114）还包括：

4.根据权利要求2所述的涂布烘道有机溶剂尾气吸收回收装置，其特征在于：多个所述液膜截取棱（115）与多个转液仓（114）对应设置，所述液膜截取棱（115）的一端穿过对应的仓口（1143）并伸入侧封板（1141）围设的区域内。

5.根据权利要求4所述的涂布烘道有机溶剂尾气吸收回收装置，其特征在于，所述液膜截取棱（115）相对于水平面倾斜设置；

6.根据权利要求2所述的涂布烘道有机溶剂尾气吸收回收装置，其特征在于，所述落液腔（113）内设置有多个接液组件（116），多个所述接液组件（116）与多个转液缝（1131）一一对应设置，所述接液组件（116）包括：

7.根据权利要求6所述的涂布烘道有机溶剂尾气吸收回收装置，其特征在于，所述接液组件（116）还包括：

8.根据权利要求7所述的涂布烘道有机溶剂尾气吸收回收装置，其特征在于，所述接液组件（116）还包括：

9.根据权利要求1所述的涂布烘道有机溶剂尾气吸收回收装置，其特征在于：多个所述冷凝转液机构（110）沿所述尾气进口管（101）朝向尾气出口管（102）的方向间隔且交错设置，相邻所述冷凝转液机构（110）之间形成板间通道（120）；

10.根据权利要求1所述的涂布烘道有机溶剂尾气吸收回收装置，其特征在于，还包括回液机构（140），所述回液机构（140）包括：
