一种纸袋加工折叠工装的制作方法

本技术主要涉及纸袋加工，具体为一种纸袋加工折叠工装。

背景技术：

1、纸袋加工是指以纸张（如牛皮纸、白卡纸、铜版纸等）为核心原材料，通过一系列标准化的工业流程，将平面纸张转化为具备特定结构、功能与外观的袋状产品的生产活动。

2、纸袋加工折叠是纸袋加工成型环节中的核心工序之一，指在完成纸张裁切与压痕处理后，依据预设的纸袋结构设计，通过机械或人工操作，将平面纸张沿着压痕线进行精准弯折、叠合，使纸张逐步形成袋身的侧壁、底部、袋口等立体结构的加工过程。

3、目前纸袋折叠主要采用全自动与人工折叠两种处理方式，但仍以人工折叠为主，核心原因在于中小规模生产场景的需求适配性：一方面，全自动折叠设备初期投入成本较高，且需配套相应的模具与调试流程，对于生产批量小、纸袋款式频繁更换的企业而言，利用率较低，经济性价比不足；另一方面，人工折叠无需复杂的前期准备，可根据纸张材质、折痕设计的细微差异灵活调整操作方式，能快速响应小批量、多批次的生产需求，尤其适合部分工艺细节需人工把控的非标准化纸袋生产。

4、然而，人工折叠的局限性也较为突出，单张粘合时，多依赖于双手，但由于手掌是非刚性，由于缺乏精准的定位辅助装置，操作人员只能单纯依靠纸张上的折痕标记进行手动折叠，即便以折痕为参照，手部操作时的力度不均、角度偏差或放置位置的轻微偏移，仍易导致折边与预设位置错位，进而出现纸袋侧壁不对称、袋口不平整、底部粘合位偏移等问题，同时，长时间重复将纸张按折痕啮合、按压的动作，手部皮肤会持续与纸张边缘摩擦，且需频繁发力保持折叠精度，易造成手部皮肤磨损、起茧，长期操作还可能引发腱鞘炎等职业损伤。

技术实现思路

1、本实用新型技术方案针对现有技术解决方案过于单一的技术问题，主要提供了一种纸袋加工折叠工装，用以解决上述背景技术中提出的人工折叠在单张粘合时，因缺乏精准定位辅助装置，仅靠双手依折痕手动折叠，易因手部力度不均、角度偏差，引发纸袋侧壁不对称、袋口不平整、底部粘合位偏移等技术问题。

2、本实用新型解决上述技术问题采用的技术方案为：

3、一种纸袋加工折叠工装，包括底座和折叠平台，所述底座的表面贴合有折叠平台，所述折叠平台的表面滑动连接有定位横杆，所述折叠平台的表面还设置有封底压痕杆。

4、进一步的，所述折叠平台包括中部支撑台、左翻折板和右翻折板，所述左翻折板和右翻折板分别通过阻尼合页转动连接于中部支撑台的两端。

5、进一步的，所述底座包括金属基板和固定连接在金属基板底部的防滑垫，所述中部支撑台可拆卸式安装于金属基板的表面。

6、进一步的，所述左翻折板和右翻折板在底座的金属基板构成翻转结构，并在所述中部支撑台的表面构成折叠结构，且左翻折板和右翻折板的两端分别设置有供手指握捏以抬升的凸起件。

7、进一步的，所述折叠平台为金属材质，且封底压痕杆底部设有磁性件。

8、进一步的，所述中部支撑台、左翻折板和右翻折板两侧分别开设有相互贯通的滑槽，所述定位横杆的两端均连接有滑块，所述定位横杆通过两端的滑块滑动装配于所述滑槽内。

9、更进一步的，所述定位横杆与两端的滑块之间均通过弹簧固定连接，所述定位横杆的底部贴合于所述折叠平台的表面，且定位横杆通过滑块两端的弹簧在所述折叠平台上方构成弹性复位结构。

10、与现有技术相比，本实用新型的有益效果为：

11、1.首先，左、右翻折板，通过翻转能精准配合完成围合动作，替代人工手动翻折折痕，避免手部操作的角度偏差，其次，封底压痕杆借助底部磁性件可隔着纸张与金属折叠平台稳定吸附，操作人员按压该杆即可对相应位置折痕精准定位，防止翻折时位置偏移；再者，定位横杆通过滑块沿贯通滑槽滑动，且依托弹簧构成弹性复位结构，既能灵活调整至对相应位置进行压制，又能通过弹簧弹力适配不同厚度纸袋并稳定压制，确保折痕清晰定型。多重精准定位与辅助折叠结构的配合，让纸袋侧壁对称性、袋口平整度及底部粘合位准确性提升。

12、2.左、右翻折板两端的握捏凸起件提供明确施力点，无需手指直接按压纸张边缘；而封底压痕杆磁吸定位无需额外固定件，拿取按压便捷，同时，定位横杆滑动与弹性复位设计简化了调整流程，各部件可降低劳动强度，避免人工按压、摩擦造成的手部皮肤磨损、起茧及腱鞘炎等职业损伤，并且，中部支撑台与底座金属基板为可拆卸式连接，可根据纸袋规格更换适配折叠平台，兼顾模块化适配与操作灵活性。

13、以下将结合附图与具体的实施例对本实用新型进行详细的解释说明。

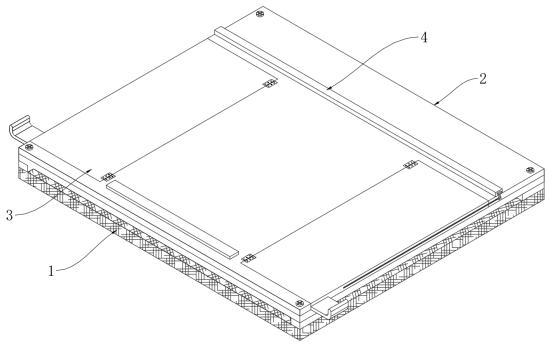

1.一种纸袋加工折叠工装，包括底座（1）和折叠平台（2），其特征在于：所述底座（1）的表面贴合有折叠平台（2），所述折叠平台（2）的表面滑动连接有定位横杆（3），所述折叠平台（2）的表面还设置有封底压痕杆（4）。

2.根据权利要求1所述的一种纸袋加工折叠工装，其特征在于：所述折叠平台（2）包括中部支撑台（201）、左翻折板（202）和右翻折板（203），所述左翻折板（202）和右翻折板（203）分别通过阻尼合页转动连接于中部支撑台（201）的两端。

3.根据权利要求2所述的一种纸袋加工折叠工装，其特征在于：所述底座（1）包括金属基板和固定连接在金属基板底部的防滑垫，所述中部支撑台（201）可拆卸式安装于金属基板的表面。

4.根据权利要求2所述的一种纸袋加工折叠工装，其特征在于：

5.根据权利要求1所述的一种纸袋加工折叠工装，其特征在于：所述折叠平台（2）为金属材质，且封底压痕杆（4）底部设有磁性件。

6.根据权利要求2所述的一种纸袋加工折叠工装，其特征在于：所述中部支撑台（201）、左翻折板（202）和右翻折板（203）两侧分别开设有相互贯通的滑槽，所述定位横杆（3）的两端均连接有滑块，所述定位横杆（3）通过两端的滑块滑动装配于所述滑槽内。

7.根据权利要求1所述的一种纸袋加工折叠工装，其特征在于：所述定位横杆（3）与两端的滑块之间均通过弹簧固定连接，所述定位横杆（3）的底部贴合于所述折叠平台（2）的表面，且定位横杆（3）通过滑块两端的弹簧在所述折叠平台（2）上方构成弹性复位结构。
