一种低温真空容器夹层专用绝热被一体化铺切缝成型工艺的制作方法

本发明涉及绝热材料加工，尤其是涉及一种低温真空容器夹层专用绝热被一体化铺切缝成型工艺。

背景技术：

1、低温真空容器通常采用多层绝热技术来阻断较低温环境下的热辐射与固态热传导。这种绝热被主要由极薄的双面镀铝聚酯薄膜（深冷绝热反射屏）与低面密度的无碱玻璃微纤维纸或聚酯针织网（深冷绝热间隔件）交替堆叠缝合而成。此类柔性基材具有质地轻薄、容易卷曲以及层间动态摩擦系数较小的物理特性，在工业化成型加工过程中容易发生形变与结构失稳。

2、传统的绝热被制造工艺在铺料环节多采用自然松散堆叠的方式。由于薄膜基材带有退卷后的残余卷曲应力，且大面积铺放时容易截留流体空气垫，导致物料表面自发产生物理褶皱。随着铺放层数的增加，底层的不规则微观形变在z轴方向不断累加放大，严重破坏了多层料垛的初始整体平整度。在后续的裁切加工中，面对这种内部松散且存在不规则应力的多层料垛，裁切刀具侵入物料所产生的侧向切削分力大于材料界面的微弱静摩擦力，直接引发层间水平推移，造成裁切端面阶梯状错位及膜材拉裂毛刺。同时，裁切后的绝热坯料在向缝合工位流转平移的过程中，由于工位间缺乏力学约束的无缝衔接，料垛内部由自重和局部挤压形成的压缩势能发生无序释放，在输送机构的加减速平移惯性作用下，内部基材容易发生不同步的相对位移，最终导致严重的散层现象。

3、此外，当层数高达数十层的超厚绝热坯料进入缝纫定型工序时，传统设备通常依赖预设的固定加工参数进行机械缝合。面对厚度跨度较大的柔性料垛，固定的低位死点压脚在送布工况下会对容易屈服的表层镀铝薄膜产生毁灭性的静态挤压与切向拖拽，导致薄膜大面积撕裂破坏；而固定的缝纫线张力完全无法补偿线材穿透多层深厚纤维网络时的摩擦张力损耗，机针回升时面线松弛滞后，无法形成供旋梭勾取的标准线环，频繁引发跳针与断线故障，致使最终产出的绝热被成品在尺寸精度、外表完整性以及整体力学稳定性上难以达到预期标准。

技术实现思路

1、本发明的目的是提供一种低温真空容器夹层专用绝热被一体化铺切缝成型工艺，解决了传统工艺在制造多层柔性绝热被时，因材料面密度低且层间摩擦力较小而导致的铺放起皱、裁切输送易滑移散层错位，以及厚料缝合时容易损伤表层膜材与高频跳针断线的问题。

2、为实现以上目的，本发明通过以下技术方案予以实现：

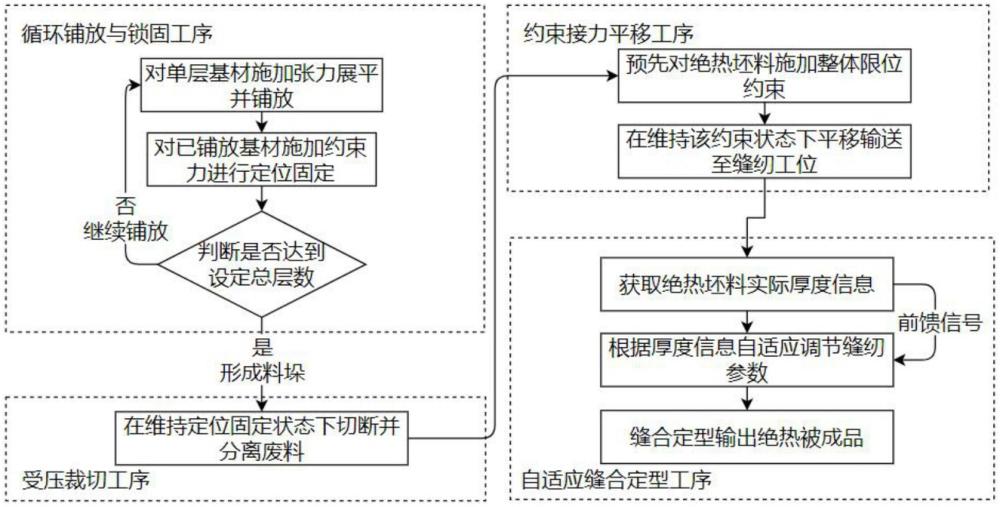

3、本发明提供一种低温真空容器夹层专用绝热被一体化铺切缝成型工艺，采用如下的技术方案：

4、对单层基材施加张力使单层基材展平并进行铺放；

5、每完成一层单层基材的铺放，即对已铺放的基材施加约束力进行定位固定；

6、循环执行上述展平、铺放和定位固定的动作，直至达到设定的总层数，形成多层料垛；

7、在维持多层料垛处于定位固定的状态下，对多层料垛进行切断并分离废料，得到裁切后的绝热坯料；

8、对裁切后的绝热坯料施加整体限位约束，在维持整体限位约束的状态下将裁切后的绝热坯料平移输送至缝纫工位，全程保持裁切后的绝热坯料内部的层间相对堆叠位置不变；

9、获取裁切后的绝热坯料的厚度信息，根据厚度信息自适应调节缝纫参数后进行缝合定型，输出绝热被成品。

10、通过采用上述技术方案，本工艺实现了多层柔性绝热材料从独立基材到缝合定型成品的几何尺寸保真与无损制造，具体受力控制机理按工艺步骤展开如下：

11、在材料展平工序中，存在二维张力延展机理。对单层基材面内施加张力使其达到材料屈服前的受拉状态，物理抵消薄膜材料内部残留的卷曲应力。

12、在铺放工序中，存在z轴逐层锁固脱气机理。每层铺放后立即施加法向约束力，在z轴方向上建立物理刚性边界，将相邻层间的间隙压缩，排出滞留的空气流体垫，强制固化当前基材的几何平整状态，阻断底层微观形变向上的传递与累加路径。

13、在裁切工序中，存在高刚度边界抗剪切机理。在多层料垛维持定位固定的闭合受压状态下执行切断，法向正压力的增加使材料层间的抗滑移静摩擦力远大于切削刀具侵入物料时产生的侧向分力，迫使切削刃在单一平面内切断处于受压锁死状态的层间薄膜与纤维结构，消除材料的纵向屈曲退让与裁切面错位。

14、在输送工序中，存在应力封闭与无缝接力机理。于原定点位置的固定状态解除前介入转移机构的整体限位约束，实现两组物理约束在交接节点的时序重叠。该操作持续封闭了料垛内部因基材压缩而储存的弹性势能，防止z轴方向回弹膨胀导致层间正压力衰减，确保转移系统的加速平移惯性力始终小于绝热材料的层间静摩擦阻力，实现层间零相对位移转移。

15、在缝纫工序中，存在物理体积自适应力学匹配机理。将裁切后的绝热坯料实际厚度作为前馈控制变量动态改变缝纫参数。通过机械调节匹配压脚高度与物料厚度，消除破坏性的刚性物理挤压源；

16、线张力同步适应厚料穿透摩擦阻力，补偿线材内部张力损耗，确保机针回升时线环依靠剩余张力顺畅扩张并与旋梭交织，排除了跳针和膜材撕裂的力学前置条件。

17、优选的，铺放与定位固定的步骤进一步包括：

18、采用机械夹爪模块抓取单层基材，通过伺服驱动单元向四周施加均布的微张力使单层基材展平，微张力在0.5～2.0n/m范围内；

19、将展平后的单层基材移动至铺料台正上方并降落对位，将单层基材移动至铺料台正上方的平移速度为0.5～1.5m/s，将单层基材降落对位的缓降速度为0.1～0.3m/s；

20、利用限位压紧机构对已铺放的基材的边缘区域在z轴方向上施加预紧压强进行边缘锁定位以完成定位固定，预紧压强在0.02～0.08mpa范围内，且设定的总层数范围为30～70层。

21、通过采用上述技术方案，0.5～2.0n/m的微张力精确设定在绝热反射屏基材的面内屈曲临界应力之上且抗拉极限之下，使材料纯二维延展而不发生塑性拉裂。

22、0.1～0.3m/s的缓降速度抵消了基材大面积自由降落时截留空气垫形成的流体浮力。

23、0.02～0.08mpa的预紧压强提供了充分的z轴法向应力，排出游离空气的同时避免过度压缩破坏内部绝热间隔件的微纤维网格结构。

24、优选的，切断多层料垛的步骤进一步包括：

25、采用外围压紧机构维持多层料垛处于定位固定的状态，外围压紧机构在维持定位固定的状态下施加的保形压强在0.10～0.15mpa范围内；

26、采用数控裁切系统依据预设的二维轮廓轨迹，在多层料垛的定位固定位置的内侧运行，利用切刀一次性贯穿多层料垛，数控裁切系统运行的进给走刀速度在1.5～4.0m/min范围内。

27、通过采用上述技术方案，在刀具运行轨迹的外侧外围施加0.10～0.15mpa的高阶保形压强，进一步压实疏松的纤维间隔层，建立切削轨迹内侧的高刚度受力边界。

28、1.5～4.0m/min的进给走刀速度匹配上述约束形成的高层间静摩擦力，使刀刃实现材料层剪切断裂分离，保证裁切面宏观垂直度并消除游离毛刺。

29、优选的，施加整体限位约束与平移输送的步骤进一步包括如下动作时序：

30、在定位固定的状态解除之前，输送机构预先对裁切后的绝热坯料执行上下两侧的覆盖式夹持，覆盖式夹持的相对夹持压强在0.01～0.05mpa范围内；

31、输送机构将裁切后的绝热坯料平移输送至缝纫工位的速度为0.2～0.6m/s。

32、通过采用上述技术方案，预先夹持操作建立了约束无缝接力时序。0.01～0.05mpa的覆盖式相对夹持压强维持了料垛内部的弹性压缩势能恒定。0.2～0.6m/s的低平移速度限制了设备加减速过程中的运动惯性力。大面积均布的法向覆盖夹紧力矩远大于平移产生的切向滑移力矩，绝热坯料体现为具备整体结构刚性的物理单元。

33、优选的，自适应调节与缝合定型的步骤进一步包括：缝纫参数包括缝纫机头的压脚距针板高度以及缝纫面线与底线张力；

34、获取裁切后的绝热坯料的厚度信息后，调节压脚距针板高度为3.0～15.0mm，调节缝纫面线与底线张力为1.0～4.0n；

35、缝合定型包括沿裁切后的绝热坯料的外围边缘进行连续的锁边加固缝纫，连续的锁边加固缝纫的转速为800～1200rpm，针距为3.0～5.0mm；

36、以及在裁切后的绝热坯料的中间面域执行阵列点状缝合，阵列点状缝合的转速为500～800rpm，点阵间距为150～300mm，针距为6.0～10.0mm。

37、通过采用上述技术方案，3.0～15.0mm的自适应压脚行程充分包容30～70层物料的物理厚度变量，使压脚底面仅提供适中的法向随动压强，避免死位压脚在送布工况下对表层薄膜产生切向拉伸撕裂。

38、1.0～4.0n的张力联动调节针对性补充线材穿过多层阻滞环境消耗的法向拉力，维持机针成环所需的基础弹性限度。周边连续锁边结合内部大针距点阵缝合的二维组合模式，在锁定多层面内平行几何关系的同时，减少了缝线穿透导致的热桥效应。

39、优选的，单层基材为交替铺放的深冷绝热反射屏与深冷绝热间隔件；深冷绝热反射屏为厚度在6.0～12.0μm范围内的双面镀铝聚酯薄膜；

40、深冷绝热间隔件为面密度在15～35g/m²范围内的无碱玻璃微纤维纸或聚酯针织网。

41、通过采用上述技术方案，选定厚度与密度的薄膜与间隔层交替排布体系，构建了阻断较低温热辐射与固态热传导的核心微观介质。

42、上述铺料微张力、夹持保形压强及自适应缝纫匹配等制造全流程的力学干预参数，全部立足于该双基材结构表现出的较低抗拉屈服极限及高孔隙率压缩特性，最终实现了超厚柔性绝热被低缺陷率与高外形精度的工业化产出。

43、综上所述，本发明包括以下至少一种有益技术效果：

44、1.本发明由于在铺放工序中对单层柔性绝热基材施加面内张力使其延展摊平，并在每完成单层铺放后立即施加法向约束力进行逐层闭合锁位，使得基材内部的卷曲残余应力得以抵消并强制排出了层间滞留的流体空气垫，从而阻断了传统自然松散堆叠易引发的表面起皱与微观形变累加路径，提升了多层绝热料垛的整体平整度与成型维度精度。

45、2.本发明通过在维持料垛受压固定的状态下执行切断动作，并在该固定状态解除之前预先由输送机构施加整体限位夹持约束进行交接转移，因此在裁切节点利用高法向正压力构建了抵抗切削侧向分力的刚性边界以消除断面滑移毛刺，同时在平移交接节点持续封闭了料垛内部的弹性压缩势能以抵抗设备加速运动带来的惯性剪切力，进而实现了绝热坯料在多工位流转过程中的层间零相对位移无损转移。

46、3.本发明由于在末端缝合定型前获取了厚层绝热坯料的实际厚度信息，并依此作为前馈变量自适应联动调节缝纫机头的压脚高度与缝纫线张力参数，所以使机械机构的法向随动压强能够精准适应不同层数物料的动态摩擦特性，从而消除了传统固定小压脚参数强行推料造成的表层镀铝薄膜物理撕裂缺陷，并同步克服了深层纤维网络的穿刺阻滞以解决高频跳针与断线问题，最终保障了多层绝热被成品结构的高致密性与力学稳定性。
