一种微型隐形入户光缆储缆盒的制作方法

本发明涉及光纤通信基础设备，具体而言，涉及一种微型隐形入户光缆储缆盒。

背景技术：

1、随着fttr（光纤到房间）和千兆宽带技术的普及，室内光纤布线需求日益增长。为减少对室内装修美观的影响，目前多采用直径约1.2mm的微型隐形光缆进行入户铺设，并配合储缆盒进行光缆收纳与管理。

2、然而，现有储缆盒在实际应用中存在以下突出问题：

3、第一，缺乏对光缆两端接头的一体化收纳设计。出厂运输状态下，光纤连接器和光纤适配器往往散落于盒内或盒外，缺乏可靠的嵌固结构，运输震动易导致接头损坏或光缆散乱。

4、第二，抽线过程中内侧接头易发生扭绞。当施工人员向外抽拉光缆时，缠绕在储缆盘上的光缆带动盘体旋转，但光缆的内侧端头若未与盘体随动，则会与盘体发生相对扭转，导致微型光纤因扭绞而损坏或光衰增大。

5、第三，缺乏可靠的刚性锁紧机制。现有储缆盒在抽出所需长度后，多依赖摩擦阻尼实现盘体止动，无法提供可靠的刚性锁死。在使用过程中，轻微外力拉拽即可导致储缆盘回缩或滑丝，造成盘内光缆散乱甚至折断。

6、第四，内侧接头在施工完成后缺乏有效的终端固定手段。传统方案中，内侧接头要么始终固定在盘体上无法外露使用，要么悬空于盒体内难以对接，无法使储缆盒在布线完成后直接转化为可供终端设备插接的标准信息面板。

7、上述缺陷制约微型隐形光缆在fttr布线场景中的施工效率和使用可靠性。

技术实现思路

1、本发明要解决的技术问题是传统微型光缆储放设备在抽线时内侧光纤极易扭绞折断，且定长后缺乏刚性锁死机制易导致散盘回缩，为克服以上现有技术的缺陷，本发明提供一种微型隐形入户光缆储缆盒。

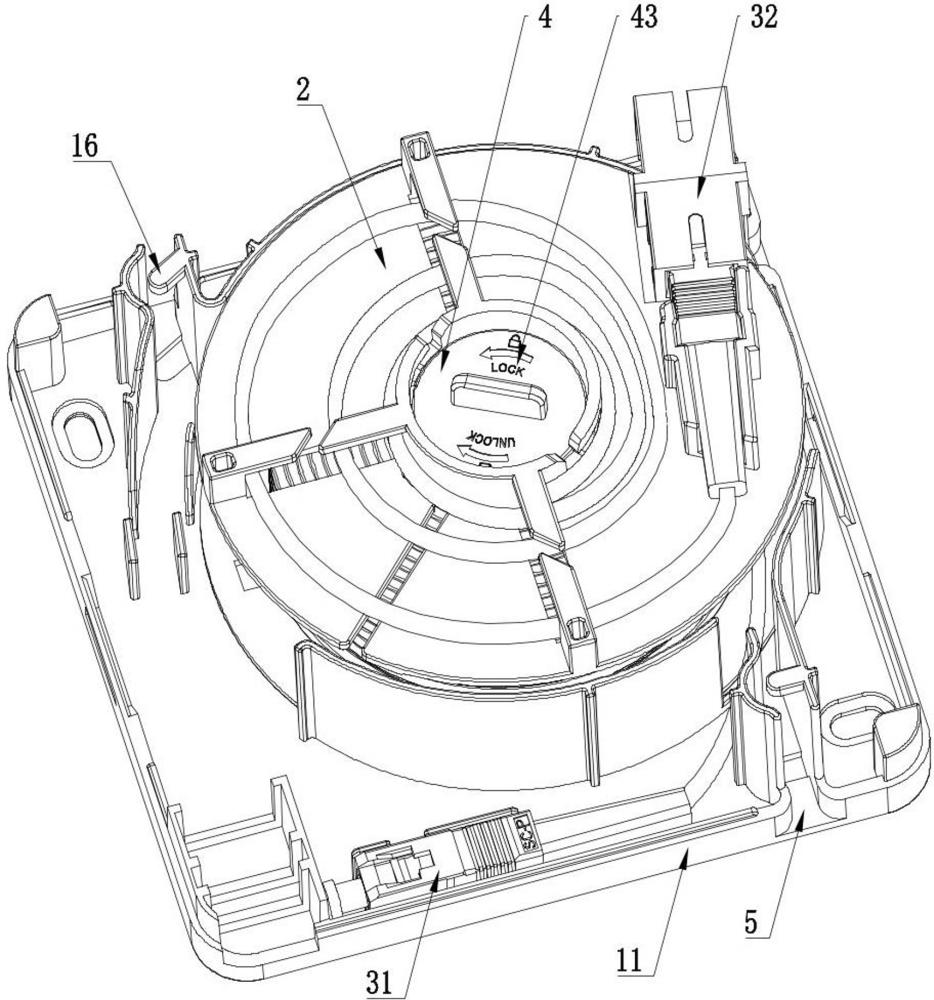

2、本发明提供一种微型隐形入户光缆储缆盒，包括：

3、壳体，其内设有带限位齿轮的支撑柱、容纳槽和固定卡槽；

4、储缆盘，可旋转地套设于支撑柱外，其顶部设有随动槽及含高位支撑台和低位卡槽的限位滑槽；

5、光缆，缠绕于储缆盘外，两端分别连接光纤连接器和光纤适配器，且具有两端分别嵌固于容纳槽与随动槽内的初始收纳状态；

6、锁紧旋钮，设于储缆盘上方，底端设有与限位齿轮配合的卡齿，侧壁凸设有限位柱且滑动连接于限位滑槽内；

7、所述锁紧旋钮具有解锁状态和锁紧状态：

8、在解锁状态下，限位柱滑至高位支撑台，卡齿与限位齿轮脱离啮合以解除对储缆盘的转动限位，使随动槽及嵌固于内的光纤适配器可随储缆盘同步旋转；

9、在锁紧状态下，限位柱滑至低位卡槽，卡齿与限位齿轮啮合以锁定储缆盘；光纤适配器具有在施工完成后从随动槽拔出并转移嵌固至固定卡槽内的工作状态。

10、本技术一种微型隐形入户光缆储缆盒与现有技术相比，具有以下优点：通过将光纤连接器与光纤适配器在初始时分别嵌固于容纳槽与随动槽，实现出厂及运输状态下的防震防护；在解锁抽线时，内侧的光纤适配器卡固在随动槽内并随储缆盘同轴、同频转动，避免了长距离抽拉光缆时内侧光纤发生扭绞和折断的风险；在定长锁紧时，通过限位柱落入低位卡槽带动旋钮下沉，使端面卡齿与限位齿轮刚性啮合锁定储缆盘，提供抗拉拽和防回弹力，解决传统摩擦阻尼结构易滑丝散盘的问题；同时，施工完成后光纤适配器可从随动槽拔出并转移嵌固至壳体边缘的固定卡槽内，使得储缆盒直接升格转化为墙面的标准光纤信息面板，实现全生命周期的工位流转与一体化即插即用体验。

11、在一种可能的实施方式中，所述限位滑槽还包括用于在解锁状态与锁紧状态间切换时提供圆滑升降路径的过渡滑道，所述过渡滑道连接于高位支撑台和低位卡槽之间。

12、与现有技术相比，在解锁状态与锁紧状态间切换时，为限位柱的轴向升降提供圆滑的引导路径，显著提升旋钮提拉与下压操作的顺滑度并降低结构磨损。

13、在一种可能的实施方式中，所述高位支撑台的表面设有一用于阻挡限位柱在储缆盘转动时从高位支撑台滑入低位卡槽的止挡凸起。

14、与现有技术相比，通过止挡凸起对限位柱进行物理限位，有效防止在解锁状态下抽拉光缆导致储缆盘旋转时，限位柱因震动或惯性意外滑回低位卡槽而引发的非预期中断锁死。

15、在一种可能的实施方式中，所述低位卡槽具有用于阻止锁紧旋钮相对于储缆盘发生周向转动的垂直侧向壁；在所述锁紧状态下，所述限位柱抵接于垂直侧向壁。

16、与现有技术相比，通过垂直侧向壁与限位柱的径向抵接实现周向防转，配合卡齿与限位齿轮的啮合，构成互锁的整体三维刚性联动抱死机制，极大地增强锁紧状态下的抗扭转强度。

17、在一种可能的实施方式中，所述支撑柱外侧设有弹性卡扣，所述储缆盘包括上圆盘、下圆盘和连接两者的绕线柱，所述随动槽设置于上圆盘的盘面，所述限位滑槽设置于绕线柱顶部，所述绕线柱内壁设有环形凸台，所述绕线柱套设于支撑柱外侧，且所述环形凸台和弹性卡扣卡接，以限制所述储缆盘沿轴向脱离支撑柱。

18、与现有技术相比，通过环形凸台与弹性卡扣的卡接配合，在保证储缆盘绕轴线顺滑旋转的同时，对其进行可靠的轴向双向限位，防止储缆盘在抽线受力时发生轴向脱落。

19、在一种可能的实施方式中，所述上圆盘的盘面上还设有至少一条径向延伸的光缆挡线耳，所述光缆挡线耳上开设有多个光缆导入槽，且所述光缆挡线耳的顶部凸出于上圆盘的盘面，以用于光缆的盘存限位。

20、与现有技术相比，利用径向凸出的光缆挡线耳实现多段光缆的独立分区卡接管理，避免盘内光缆因层间挤压而出现过度弯折或相互缠绕，提升盘内布线的整齐度与后续抽线的顺畅性。

21、在一种可能的实施方式中，所述壳体侧边设有至少一个入线口，所述壳体在每个入线口内侧均设有一组用于在解锁状态下向外抽拉光缆时对光缆进行防折弯限位引导的走线导向支架；

22、所述走线导向支架包括多个间隔设置的弧形导向板，多个所述弧形导向板之间形成一弧形走线通道，且至少一个所述弧形导向板上设有一限制光缆轴向移动的限位压片。

23、与现有技术相比，通过多块弧形导向板配合限位压片，在动态抽线过程中对光缆进行严格的防折弯限位引导与轴向固线，从物理上避免因弯曲半径过小引起的光衰增大或卡阻。

24、在一种可能的实施方式中，所述壳体内在支撑柱的周侧设有多个用于限制光缆在绕线柱周边缠绕范围的弧形分隔挡板。

25、与现有技术相比，利用弧形分隔挡板限定光缆在绕线柱周边的安全缠绕边界，有效避免光缆因松弛而散落并卡入壳体内部机械死角的隐患。

26、在一种可能的实施方式中，所述固定卡槽设置在壳体内侧边缘，且其开口朝向壳体的外侧，以使固定后的所述光纤适配器对外构成标准插接接口。

27、与现有技术相比，通过开口朝外的固定卡槽设计，使得转移工位后的光纤适配器能够直接对外外露，从而无缝构成标准的墙面即插即用通讯插座接口。

28、在一种可能的实施方式中，所述锁紧旋钮的顶面设有状态标识，所述状态标识包括解锁状态标识、锁紧状态标识，以及与切换方向对应的旋转箭头。

29、与现有技术相比，通过在锁紧旋钮顶面设置直观的状态标识与旋转箭头，为用户和施工人员切换解锁与锁紧状态提供清晰明确的人机交互视觉指引。
