一种投影仪及用于投影仪的匀光装置的制作方法

本技术涉及投影，特别是涉及一种投影仪及用于投影仪的匀光装置。

背景技术：

1、单片液晶屏（liquid crystal display，lcd）投影仪越发地趋向于小型化。单片液晶屏投影仪使用的光源为发光二极管（light-emitting diode，led）光源，光源发射类型为朗伯辐射，光源均匀性较低且发光角度过大，导致投影仪容易出现光线利用率低、画面亮度均匀性差及中心亮斑的情况。

技术实现思路

1、本实用新型的目的是提供一种用于投影仪的匀光装置及投影仪，能够提高投影画面亮度均匀性。

2、为实现上述目的，本实用新型提供一种用于投影仪的匀光装置，用于设置于所述投影仪的光源的出光侧，所述匀光装置包括：

3、通光腔，包括入光口和出光口且从所述入光口至所述出光口口径逐渐增大，用于使所述光源的出射光从所述入光口入射进入所述通光腔，经过所述通光腔的内腔面多次反射后从所述出光口出射，所述通光腔包括从所述入光口至所述出光口依次相连的第一内腔面和第二内腔面，所述第一内腔面相对于所述通光腔的光轴的角度大于所述第二内腔面相对于所述通光腔的光轴的角度；

4、准直元件，设置于所述出光口，用于将所述通光腔的出射光准直。

5、可选地，所述第一内腔面相对于所述通光腔的光轴的角度范围为30°-45°，所述第二内腔面相对于所述通光腔的光轴的角度范围为25°-40°。

6、可选地，所述第一内腔面沿所述通光腔的光轴的长度，小于所述第二内腔面沿所述通光腔的光轴的长度。

7、可选地，所述通光腔的长度为所述第一内腔面沿所述通光腔的光轴的长度的5倍至17倍。

8、可选地，所述入光口的形状和所述光源的发光面的形状一致。

9、可选地，所述准直元件包括菲涅尔透镜。

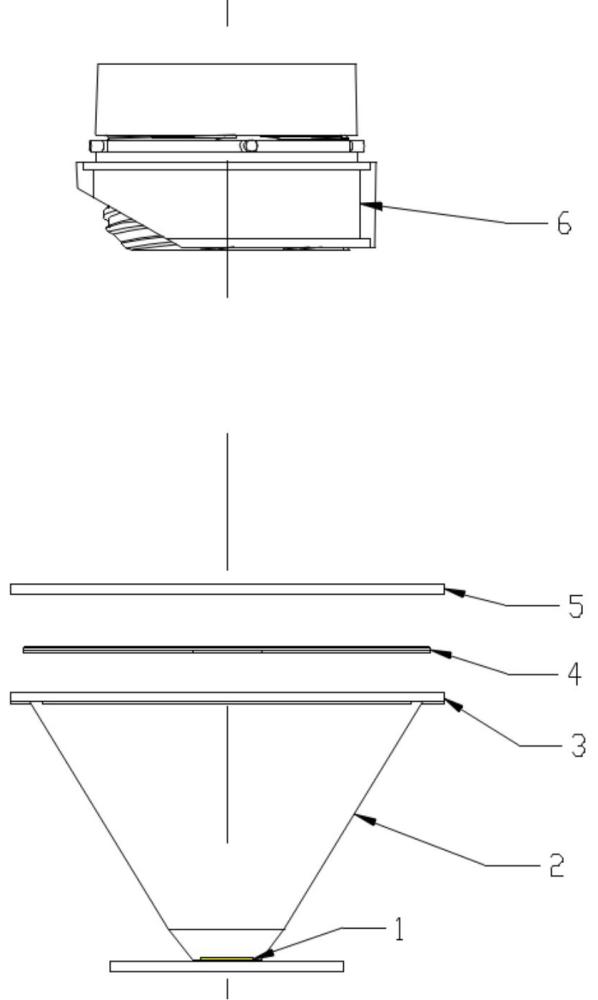

10、本实用新型还提供一种投影仪，包括：

11、光源，用于出射光；

12、以上任一项所述的用于投影仪的匀光装置，设置于所述光源的出光侧；

13、透光屏，设置于所述匀光装置的出光侧，用于使所述匀光装置的出射光透过所述透光屏后出射；

14、投影镜头，设置于所述透光屏的出光侧，用于使所述透光屏的出射光通过所述投影镜头后投射出。

15、可选地，还包括：

16、第一偏振元件，设置于所述透光屏靠近所述匀光装置的一侧，用于将所述匀光装置的出射光中第一偏振光透射以及将第二偏振光反射；

17、第二偏振元件，设置于所述第一偏振元件的出光侧，用于使所述第一偏振元件的出射光中的第一偏振光透过，使透过的第一偏振光入射至透光屏；

18、第三偏振元件，设置于所述透光屏靠近所述投影镜头的一侧，用于使所述透光屏的出射光中的第一偏振光透过。

19、可选地，还包括：聚光元件，设置于所述透光屏的出光侧，用于将所述透光屏的出射光会聚并入射至所述投影镜头。

20、可选地，所述匀光装置的出射光的出射角度小于12°。

21、由上述技术方案可知，本实用新型所提供的一种投影仪及用于投影仪的匀光装置，匀光装置用于设置于投影仪的光源的出光侧，其包括通光腔和准直元件，光源的出射光从通光腔的入光口入射进入通光腔，在通光腔内传播过程中经过其内腔面多次反射，进一步从出光口出射，能够使出射光强度分布均匀。其中，从入光口入射进入通光腔的光先经过第一内腔面反射，后经过第二内腔面反射，而由于第一内腔面相对于通光腔的光轴的角度大于第二内腔面相对于通光腔的光轴的角度，入射进入通光腔的光先经过第一内腔面反射，使光向偏离光轴的方向偏折，能够使光源的出射光向边缘分散，进一步光经过第二内腔面多次反射，使出光口的出射光强度分布均匀。通光腔的出射光通过准直元件使出射光的出射角度减小。因此，本实用新型投影仪及用于投影仪的匀光装置，能够提高投影画面亮度均匀性。

1.一种用于投影仪的匀光装置，用于设置于所述投影仪的光源的出光侧，其特征在于，所述匀光装置包括：

2.根据权利要求1所述的用于投影仪的匀光装置，其特征在于，所述第一内腔面相对于所述通光腔的光轴的角度范围为30°-45°，所述第二内腔面相对于所述通光腔的光轴的角度范围为25°-40°。

3.根据权利要求1所述的用于投影仪的匀光装置，其特征在于，所述第一内腔面沿所述通光腔的光轴的长度，小于所述第二内腔面沿所述通光腔的光轴的长度。

4.根据权利要求3所述的用于投影仪的匀光装置，其特征在于，所述通光腔的长度为所述第一内腔面沿所述通光腔的光轴的长度的5倍至17倍。

5.根据权利要求1所述的用于投影仪的匀光装置，其特征在于，所述入光口的形状和所述光源的发光面的形状一致。

6.根据权利要求1至5任一项所述的用于投影仪的匀光装置，其特征在于，所述准直元件包括菲涅尔透镜。

7.一种投影仪，其特征在于，包括：

8.根据权利要求7所述的投影仪，其特征在于，还包括：

9.根据权利要求7所述的投影仪，其特征在于，还包括：

10.根据权利要求7至9任一项所述的投影仪，其特征在于，所述匀光装置的出射光的出射角度小于12°。
