用于患者模拟器的电源系统的制作方法

背景技术：

1、本公开总体上涉及患者模拟器。虽然期望在允许与真正的患者接触之前对医务人员进行患者护理协议的培训，但是教科书和示教卡片对学生来说缺乏可以从动手实践中获得的重要益处。另一方面，由于对患者的固有风险，允许缺乏经验的学生对实际患者执行允许动手实践的医疗程序不能被认为是可行的替代方案。由于这些因素，患者护理教育通常使用医疗器械在模拟器（诸如人体模型）上进行患者护理活动来教授。这样的模拟器的示例包括美国专利第11,756,451号、美国专利第8,696,362号、美国专利第8,016,598号、美国专利第7,976,312号、美国专利第7,976,313号、美国专利申请第11/952,669号（公开号20090148822）、美国专利第7,114,954号、美国专利第6,758,676号、美国专利第6,503,087号、美国专利第6,527,558号、美国专利第6,443,735号、美国专利第6,193,519号和美国专利第5,853,292号中公开的模拟器，每个专利通过引用整体并入本文。

2、虽然这些模拟器在许多方面已经是足够的，但它们不是在所有方面都足够的。因此，需要一种用于进行患者护理培训课程的交互式教育系统，该系统更加真实和/或包括附加的模拟特征。

技术实现思路

1、以下概述了本公开的一些方面，以提供对所讨论的技术的基本理解。本 技术实现要素： 不是本公开的所有预期特征的广泛概述，并且既不旨在标识本公开的所有方面的关键或重要元素，也不旨在描绘本公开的任何或所有方面的范围。其唯一目的是以概述形式呈现本公开的一个或多个方面的一些概念，作为稍后呈现的更详细描述的序言。

2、本公开描述了用于患者模拟器的电源系统。电源系统包括一个或多个电源，该电源可以向（多个）泵、（多个）压缩机、（多个）控制单元、（多个）贮存器，包括与（多个）泵、（多个）压缩机和/或（多个）贮存器相关联的一个或多个阀、其他（多个）电源和/或电源系统、和/或患者模拟器的各种其他特征/部件供电。由（多个）电源系统的（多个）电源供电的特征/部件可以被包括在模拟躯干、模拟头部、模拟右臂、模拟左臂、模拟右腿、模拟左腿或其一部分中。

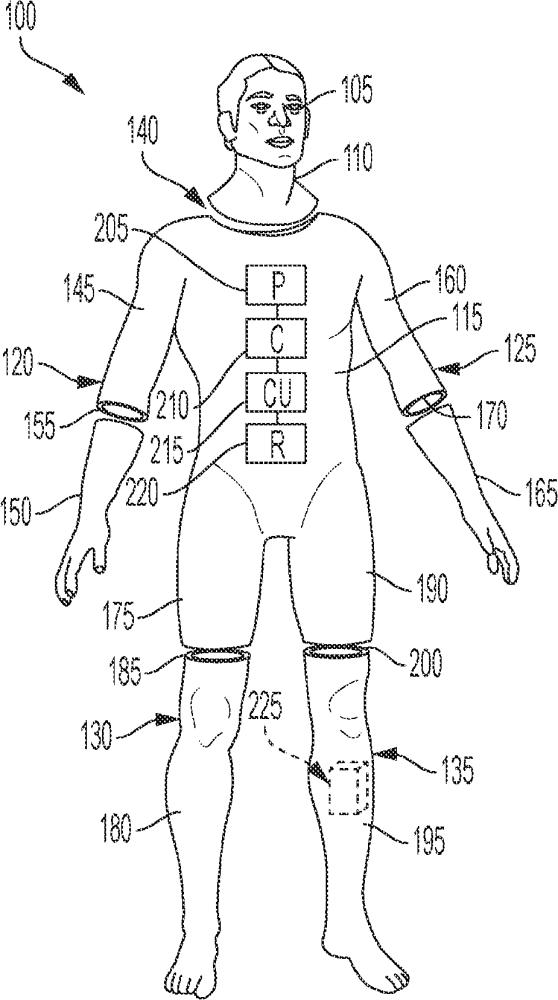

3、在一些情况下，电源系统和/或其部件（例如，（多个）电源）可以位于患者模拟器的一个或多个肢体（例如，模拟右臂、模拟左臂、模拟右腿、模拟左腿和/或其部分）内。在这方面，包括供电系统和/或（多个）电源225的肢体可以可拆卸地联接到模拟躯干。在一些方面，包括供电系统和/或（多个）电源的肢体可以包括快速连接连接器，以便于简单和/或快速的电力系统改变（例如，通过将具有耗尽的电源的肢体更换为具有充电的电源的肢体）。在这方面，快速连接连接器可以将肢体物理地联接到模拟躯干和/或患者模拟器的另一方面（例如，上臂和/或下臂、上腿和/或下腿等）。快速连接连接器还可以将包括在肢体中的（多个）电源电联接到患者模拟器的一个或多个部件（例如，（多个）泵、（多个）压缩机、（多个）控制单元、（多个）贮存器，包括与（多个）泵、（多个）压缩机和/或（多个）贮存器相关联的一个或多个阀、（多个）其他电源和/或电源系统、和/或各种其他特征/部件），包括与患者模拟器的其他模拟零件/部分一起定位的部件。在一些方面，快速连接连接器还可以将包括在肢体中的一个或多个部件（连同（多个）电源和/或供电系统一起）气动地和/或流体地联接到患者模拟器的一个或多个其他部件，包括与患者模拟器的其他模拟零件/部分一起定位的部件。

4、在一些方面，电源系统的（多个）电源可以包括锂电池技术。在这方面，与患者模拟器中使用的传统电池技术（例如，镍金属氢化物和/或镍镉）相比，锂电池技术在提供更大的功率密度的同时减少重量、体积和复杂性。然而，根据本公开，可以使用任何合适的电池技术，包括但不限于锂、锂离子、锂硫、锂锰氧化物、锂聚合物、钛酸锂、锂钴氧化物、磷酸铁锂、镍金属氢化物、镍镉、碱性、超级电容器、钠离子、镁等。

5、在一些方面，本发明涉及包括模拟躯干和模拟肢体的患者模拟器。模拟躯干包括用于在患者模拟器中产生真实生理反应的泵、压缩机或控制单元中的至少一个。模拟肢体可以是模拟腿部分或模拟臂部分，其包括向泵、压缩机或控制单元中的至少一个供电的电源组件。电源组件位于壳体内，壳体的尺寸和形状被设置为模拟模拟肢体的一部分。电源组件包括一个或多个电源（诸如电池）、控制器和风扇。壳体被模拟皮肤层覆盖，该模拟皮肤层具有用于触及联接到电源的充电端口的开口。控制器可以选择性地启动风扇以管理电源的温度。模拟肢体可以使用提供机械连接和电连接的快速连接连接器选择性地联接到模拟躯干。快速连接连接器还可以提供用于模拟血流或气道压力的气动连接和/或流体连接。模拟肢体可以用另一个模拟肢体替换，该模拟肢体也包括用于使用患者模拟器执行不同模拟医学场景的电源组件。本发明还涉及一种使用患者模拟器和模拟肢体的方法，以及模拟肢体本身。

6、例如，在一些情况下，患者模拟器包括：模拟躯干，包括泵、压缩机或控制单元中的至少一个；以及模拟肢体，被配置为选择性地联接到模拟躯干，该模拟肢体包括被配置为向泵、压缩机或控制单元中的至少一个供电的电源组件。模拟肢体可以包括模拟腿部分或模拟臂部分中的至少一个。电源组件可以位于壳体内，壳体的尺寸和形状被设置为模拟模拟肢体的一部分。电源组件可以包括一个或多个电源、控制器和风扇。壳体可以被模拟皮肤层覆盖。联接到一个或多个电源的充电端口可以通过模拟皮肤层中的开口触及。控制器可以被配置为选择性地启动风扇以管理一个或多个电源的热特性。壳体可以联接到快速连接连接器。快速连接连接器可以被配置为选择性地将模拟肢体联接到患者模拟器的另一部分。快速连接连接器可以被配置为提供机械连接、电连接、气动连接和/或流体连接。患者模拟器还可以包括附加模拟肢体，其被配置为选择性地联接到模拟躯干。附加模拟肢体可以包括电源组件，该电源组件被配置为向泵、压缩机或控制单元中的至少一个供电。附加模拟肢体可以被配置为替换模拟肢体。

7、在一些情况下，一种方法包括：将模拟肢体联接到患者模拟器的模拟躯干，其中模拟躯干包括泵、压缩机或控制单元中的至少一个，并且模拟肢体包括电源组件；以及使用患者模拟器执行模拟医学场景，其中执行模拟医学场景包括使用电源组件为泵、压缩机或控制单元中的至少一个供电。将模拟肢体联接到模拟躯干可以包括将模拟腿部分或模拟臂部分中的至少一个联接到模拟躯干。电源组件可以包括一个或多个电源、控制器和位于壳体内的风扇，壳体的尺寸和形状被设置为模拟模拟肢体的一部分。该方法还可以包括使用充电端口对一个或多个电源充电，该充电端口能通过覆盖壳体的模拟皮肤层中的开口触及。将模拟肢体联接到模拟躯干可以包括使用提供机械连接、电连接、气动连接和/或流体连接的快速连接连接器来联接模拟肢体。该方法还可以包括：将模拟肢体与模拟躯干分离；将附加模拟肢体联接到模拟躯干，该附加模拟肢体包括电源组件；以及使用患者模拟器执行附加模拟医学场景，其中执行附加模拟医学场景包括使用附加模拟肢体的电源组件为泵、压缩机或控制单元中的至少一个供电。

8、在一些情况下，与患者模拟器一起使用的模拟肢体包括：模拟肢体，其被配置为选择性地联接到患者模拟器的模拟躯干，该模拟肢体包括电源组件，其被配置为向患者模拟器的泵、压缩机或控制单元中的至少一个供电，其中该电源组件位于壳体内，该壳体的尺寸和形状被设置为模拟该模拟肢体的一部分。模拟肢体可以包括模拟腿部分或模拟臂部分中的至少一个。电源组件可以包括一个或多个电源、控制器和风扇。壳体可以被模拟皮肤层覆盖。联接到一个或多个电源的充电端口可以通过模拟皮肤层中的开口触及。

9、用于本技术的患者模拟器的电源的模块化提供了许多优点。电源部件可以位于模拟器的肢体内，诸如臂部和腿部，它们可以可拆卸地联接到躯干。该模块化设计允许快速简单地更换电源。例如，具有耗尽的电源的肢体可以使用快速连接连接器快速地更换为具有充电的电源的肢体。快速连接连接器不仅将肢体物理地附接到躯干上，而且还可以提供到模拟器其他部件的电连接、气动连接和/或流体连接，从而提高维护的便利性并减少停机时间。

10、此外，使用先进的电池技术，尤其是锂类电池，提供了进一步的益处。锂电池以其高功率密度而闻名。这种重量和体积的减小简化了用于患者模拟器的电源的设计和操作，使得患者模拟器整体上更加高效和用户友好。此外，该系统在电池兼容性方面是通用的，支持广泛的电池技术，这为特定类型的患者模拟器和/或特定医学模拟场景的需求选择最合适的电源提供了灵活性。总的来说，本公开的电源系统增强了患者模拟器的功能性、可维护性和效率，使它们成为用于医学培训和模拟的更有效的工具。

11、在结合附图阅读以下对本发明的具体示例性实例的描述后，本发明的其他方面、特征和实施例对于本领域普通技术人员将变得显而易见。虽然本发明的特征可以相对于下面的某些示例和附图进行讨论，但是本发明的所有方面可以包括本文讨论的一个或多个有利的特征。换句话说，虽然一个或多个布置可以被讨论为具有某些有利的特征，但是这样的特征中的一个或多个也可以根据本文讨论的本发明的各个方面和示例来使用。以类似的方式，虽然下面可以在设备、系统或方法的上下文中讨论示例性方面，但是应当理解，这样的示例性方面可以在各种设备、系统和方法中实现。
