鼓踏板机构的制作方法

本发明涉及一种鼓踏板机构，特别涉及一种使用者在踩踏脚踏板时脚踏板能够更快速地回复到未踩踏状态的鼓踏板机构。

背景技术：

1、在爵士鼓演奏中，鼓组通常包含小鼓、大鼓、嗵鼓以及多种钹类，其中大鼓做为鼓组中的核心部件，大鼓通常被放置于地面上，并通过脚踏板进行操作，脚踏板的设计通常一端与脚踏板基座固定，另一端则连接大鼓槌，当使用者踩下脚踏板时，脚踏板通过连接件带动大鼓槌产生摆动，而能敲击大鼓鼓面发出声响，所述机构使得使用者能将双手专注于其他鼓组演奏。

2、其中，在高强度的爵士鼓演奏中，使用者常需要快速反复地敲击大鼓，以展现特定的节奏，然而，脚踏板在击打后大鼓槌必须等待大鼓槌摆动回复至初始位置，才能进行下一次的踩踏操作，导致演奏者在快速连续的踩踏时，容易受到脚踏板回复时间的限制，进而影响演奏速度与节奏流畅性。

技术实现思路

1、本发明的主要目的在于提供一种鼓踏板机构，所述鼓踏板机构除了具有传统的卷簧组之外，还具有第二组弹性件，借此，在脚踏板被踩踏后，第二组弹性件能够在脚踏板返回至初始位置时提供额外的弹性回复力，使得脚踏板能够更快速地向上返回至初始位置。

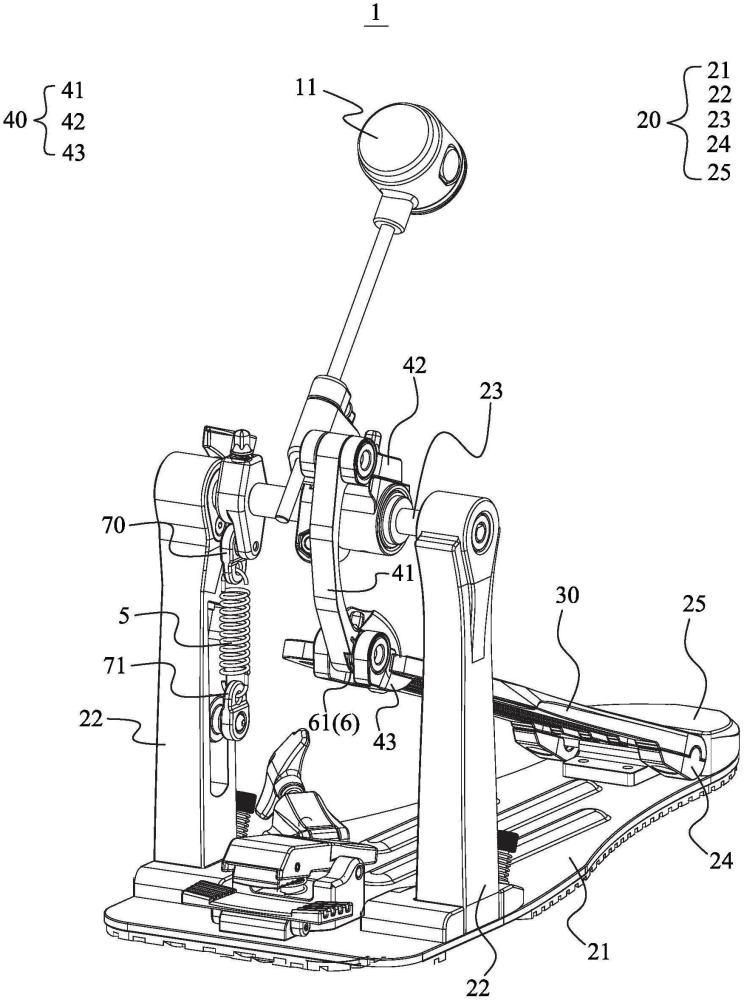

2、为实现前述目的，本发明提供一种鼓踏板机构，包含：一底座、一脚踏板、一连接摆臂、一第一弹性件以及一第二弹性件，其中，所述底座包括一底板、两立柱以及一旋转轴，所述底板的后端设有一枢接块，所述两立柱设置在所述底板前端相反的两侧位置，而所述旋转轴可转动地连接在所述两立柱的顶部；所述脚踏板具有一枢接端以及一踩踏端，所述枢接端被枢接在所述底座的枢接块，所述踩踏端与所述底板之间将形成有一间隔距离，使得所述脚踏板与所述底板呈现一斜向排列；所述连接摆臂连接在所述旋转轴以及所述踩踏端之间，包括一摆臂、一摆动块以及一连接块，所述摆臂枢接在所述摆动块以及所述连接块之间，所述摆动块被固定在所述旋转轴，使得所述摆动块能同步带动所述旋转轴摆转，所述连接块被固定在所述踩踏端，使得所述连接块能同步被所述脚踏板带动；所述第一弹性件一端被设置在所述旋转轴，另一端被设置在所述两立柱其中之一；所述第二弹性件一端被设置在所述摆臂，另一端被设置在所述摆动块或所述连接块的其中之一。

3、其中，当所述脚踏板被向下踩踏时，所述第一弹性件会被所述旋转轴形变产生一第一弹性恢复力，同时所述第二弹性件会被所述摆臂形变产生一第二弹性恢复力；随后，当所述脚踏板未被踩踏时，所述脚踏板将被所述第一弹性恢复力以及所述第二弹性恢复力迅速向上返回至初始位置。

4、于此实施例中，所述踩踏端具有一向内凹陷形成的凹槽，所述凹槽能够容纳一部分所述连接块，使得所述连接块无法相对于所述踩踏端左右偏移；并且所述连接块具有一连接部，所述连接部向后延伸至所述脚踏板下方，并且通过一螺丝与所述脚踏板连接。

5、另外，所述连接块向前具有两安装部以及设置于所述两安装部之间的一连接空间，并且所述两安装部分别具有一通孔与所述连接空间连通；而所述摆臂具有一安装口、一连接销以及两轴承，所述连接销能够被固定在所述安装口内并且所述连接销具有一部分体积分别向外凸出于所述安装口的两端，使得所述两轴承能够分别连接在所述连接销两侧，所述两轴承能分别可转动的连接在所述两通孔，使得所述摆臂能与所述连接块枢接。

6、其中，所述弹性件设置为一卷簧，所述摆臂具有一能摆入所述卷簧中央的定位块，以及一相邻在所述定位块的第一定位孔，且所述摆动块与连接块的其中之一设有一第二定位孔，所述卷簧的相反两端分别固定在所述第一定位孔以及所述第二定位孔中。

7、此外，当所述脚踏板未被踩踏时所述卷簧与所述定位块之间具有一第一间隙，而当所述脚踏板被向下踩踏时，所述卷簧会被所述摆臂拉扯形变，使得所述卷簧与所述定位块之间具有一比所述第一间隙小的第二间隙。

8、再者，所述摆臂具有两枢接部、一臂部以及一肋部，所述臂部连接在所述两枢接部之间，而所述肋部连接在所述两枢接部与所述臂部之间，所述枢接部具有供所述卷簧缠绕的所述定位块，所述定位块与所述臂部之间构造有一容置空间，并且所述臂部还具有一提供所述第一定位孔设置的避让槽，所述定位块的顶部能与所述臂部切齐，使得所述卷簧能够安装在所述容置空间以及所述避让槽内。

9、再者，所述鼓踏板机构还包含一第三弹性件，所述第三弹性件一端被设置在所述摆臂部，另一端被设置在所述摆动块或所述连接块的其中另一者；当所述脚踏板被向下踩踏时，所述第三弹性件会被所述连接摆臂形变产生一第三弹性恢复力。

10、最后，所述摆动块具有一固定部、一锁固件以及一滑动部，所述固定部被固定在所述旋转轴，使得所述摆动块能同步带动所述旋转轴摆转，而所述滑动部一端与所述摆臂枢接，另一端可滑动地与所述固定部连接，并且可通过所述锁固件使得所述滑动部无法相对于所述固定部移动，进而使得使用者能通过调整所述锁固件改变所述摆动块的整体长度。

11、本发明的特点在于，所述鼓踏板机构除了具有一第一弹性件还具有一第二弹性件，而所述第二弹性件连接在所述摆臂与所述摆动块或所述连接块的其中之一，当所述脚踏板被向下踩踏时，所述第一弹性件会产生所述第一弹性恢复力，且所述第二弹性件也会被所述摆臂形变产生一第二弹性恢复力，随后，当所述脚踏板未被踩踏时，所述脚踏板将同时被所述第一弹性恢复力以及所述第二弹性恢复力向上返回至初始位置。

1.一种鼓踏板机构，其特征在于，包括：

2.根据权利要求1所述的鼓踏板机构，其特征在于，所述踩踏端具有一向内凹陷形成的凹槽，所述凹槽能够容纳一部分所述连接块，使得所述连接块无法相对于所述踩踏端左右偏移。

3.根据权利要求1所述的鼓踏板机构，其特征在于，所述连接块具有一连接部，所述连接部向后延伸至所述脚踏板下方，并且通过一螺丝与所述脚踏板连接。

4.根据权利要求1所述的鼓踏板机构，其特征在于，所述连接块向前具有两安装部以及设置于所述两安装部之间的一连接空间，并且所述两安装部分别具有一通孔与所述连接空间连通；而所述摆臂具有一安装口、一连接销以及两轴承，所述连接销能够被固定在所述安装口内并且所述连接销具有一部分体积分别向外凸出于所述安装口的两端，使得所述两轴承能够分别连接在所述连接销两侧，所述两轴承能分别可转动的连接在两个所述通孔，使得所述摆臂能与所述连接块枢接。

5.根据权利要求1所述的鼓踏板机构，其特征在于，所述弹性件设置为一卷簧，所述摆臂具有一能摆入所述卷簧中央的定位块，以及一相邻在所述定位块的第一定位孔，且所述摆动块与连接块的其中之一设有一第二定位孔，所述卷簧的相反两端分别固定在所述第一定位孔以及所述第二定位孔中。

6.根据权利要求5所述的鼓踏板机构，其特征在于，当所述脚踏板未被踩踏时所述卷簧与所述定位块之间具有一第一间隙，而当所述脚踏板被向下踩踏时，所述卷簧会被所述摆臂拉扯形变，使得所述卷簧与所述定位块之间具有一比所述第一间隙小的第二间隙。

7.根据权利要求5所述的鼓踏板机构，其特征在于，所述摆臂具有两枢接部、一臂部以及一肋部，所述臂部连接在所述两枢接部之间，而所述肋部连接在所述两枢接部与所述臂部之间，所述枢接部具有供所述卷簧缠绕的所述定位块，所述定位块与所述臂部之间构造有一容置空间，并且所述臂部还具有一提供所述第一定位孔设置的避让槽，所述定位块的顶部能与所述臂部切齐，使得所述卷簧能够安装在所述容置空间以及所述避让槽内。

8.根据权利要求1所述的鼓踏板机构，其特征在于，所述鼓踏板机构还包含一第三弹性件，所述第三弹性件一端被设置在所述摆臂部，另一端被设置在所述摆动块或所述连接块的其中另一；当所述脚踏板被向下踩踏时，所述第三弹性件会被所述连接摆臂形变产生一第三弹性恢复力。

9.根据权利要求1所述的鼓踏板机构，其特征在于，所述摆动块具有一固定部、一锁固件以及一滑动部，所述固定部被固定在所述旋转轴，使得所述摆动块能同步带动所述旋转轴摆转，而所述滑动部一端与所述摆臂枢接，另一端可滑动地与所述固定部连接，并且能够通过所述锁固件使得所述滑动部无法相对于所述固定部移动，进而使得使用者能通过调整所述锁固件改变所述摆动块的整体长度。
