一种钢琴压键档的加固装置

本发明涉及钢琴配件，尤其涉及一种钢琴压键档的加固装置。

背景技术：

1、压键档是横贯在琴键后方的一根木质压条，主要作用是从上方压住琴键后端，防止弹奏时琴键向上翘起或左右窜动，在钢琴的日常维护中，一旦琴键出现故障需要更换，或进行定期保养，都不可避免地要先将琴盖和压键档拆除，才能对琴键实施调整或拆装。

2、传统压键档大多直接用螺钉将其两端固定在键盘两侧的台体上，拆卸时需要用专用工具把螺钉完全旋出，多次拆装后，螺孔或螺钉的螺纹易产生磨损，使得压键档无法被可靠地固紧，久而久之便丧失对琴键的稳定限位作用；此外压键档本身为木质材料，吸湿后木纤维发生膨胀，由于背侧受到中盘的抵挡，膨胀只能向正面释放，随着使用时间的推移，压键档会出现向前的弓形弯曲，这一变形会导致压键档对各个琴键的限位量不再均一，中部与两端出现偏差，进而影响整架钢琴键盘的触感与动作稳定性。

技术实现思路

1、本发明提供了一种钢琴压键档的加固装置，以解决传统压键档大多直接用螺钉将其两端固定在键盘两侧的台体上，拆卸时需要用专用工具把螺钉完全旋出，多次拆装后，螺孔或螺钉的螺纹易产生磨损，使得压键档无法被可靠地固紧，久而久之便丧失对琴键的稳定限位作用；压键档的弓形弯曲会导致压键档对各个琴键的限位量不再均一，中部与两端出现偏差，进而影响整架钢琴键盘的触感与动作稳定性的问题。

2、本发明提供了一种钢琴压键档的加固装置，具体包括：压键档主体，所述压键档主体的两端分别固定连接有端头封板，端头封板的外侧端面上均设置有向外伸出的定位插头；钢琴键盘两侧的固定位置通过螺钉安装有端部底座，端部底座上焊接有向压键档主体一侧延伸的固定锁块；所述固定锁块上套设有可沿其延伸方向滑动的活动锁块，活动锁块朝向压键档主体的一面开设有与所述定位插头相匹配的限位插口，定位插头以可插拔的方式嵌合在限位插口内；所述活动锁块背离压键档主体的一端开设有锁块插腔，锁块插腔滑动套在固定锁块外；固定锁块内端面上开设有一弹簧装配腔，弹簧装配腔内装有一复位弹簧，复位弹簧的两端分别抵接在弹簧装配腔的底面和锁块插腔的对应壁面上，以向活动锁块施加朝压键档主体方向的弹性力；两端的所述端头封板之间还跨接有一v型牵引骨架，v型牵引骨架与端头封板焊接固定。

3、进一步的，所述压键档主体的两端面上分别开设有三处档端螺旋接孔，所述端头封板中活动穿接有三处封板定位螺柱，三处封板定位螺柱呈直角三角形布设，封板定位螺柱的里端螺旋连接在对应的档端螺旋接孔中，以使端头封板多点紧固在压键档主体端部。

4、进一步的，所述活动锁块外表面开设有条纹结构的防滑纹。

5、进一步的，所述锁块插腔的顶壁和底壁上分别开设有一条沿活动锁块滑动方向延伸的条形限位滑槽。

6、进一步的，所述固定锁块的上表面和下表面分别螺纹连接有一限位挡柱，两处限位挡柱分别伸入对应的限位滑槽内。

7、进一步的，所述v型牵引骨架为金属材质，整体呈“v”形，且其“v”形开口朝向前方。

8、进一步的，所述压键档主体的背部开设有沿其长向贯通的长条形档后条槽，所述v型牵引骨架嵌装在该档后条槽内，v型牵引骨架的前边缘与档后条槽的槽底相贴，v型牵引骨架中段的后表面与压键档主体的后表面平齐。

9、进一步的，所述压键档主体的中部开设有前后贯穿的复形穿孔，复形穿孔内可转动地穿设有一复形螺钉。

10、进一步的，所述v型牵引骨架的中部开设有前后贯穿的复位螺孔，所述复形螺钉的后端螺纹连接在该复位螺孔内。

11、进一步的，所述压键档主体下表面粘合安装有压键呢，压键呢下表面接触琴键后端。

12、本发明提供了一种钢琴压键档的加固装置，具有如下有益效果：

13、本发明中压键档主体的两端不再依靠传统的螺孔直接受力，而是通过端头封板上的三处封板定位螺柱与档端螺旋接孔多点紧固，三处螺柱按直角三角形布设，使端部的受力分布更为合理，钢琴键盘两侧的端部底座仅需在初次安装时通过螺钉固定一次，此后的日常维护全程无需再次旋拧底座螺钉，拆卸压键档主体时，调律师捏住活动锁块向外拉动，复位弹簧被压缩，定位插头从限位插口中脱出，压键档主体即可整体取下；回装时将定位插头对准限位插口推入，松开活动锁块后，复位弹簧推动活动锁块复位并锁紧，限位挡柱与限位滑槽配合限定了活动锁块的滑动行程，防止用力过度导致部件脱出，整个拆装过程不涉及螺纹的反复旋合，从根源上避免了螺孔磨损导致的紧固失效。

14、此外，本装置利用嵌装于档后条槽内的v型牵引骨架对压键档主体施加约束，v型牵引骨架采用“v”形开口朝前的金属构件，两端通过端头封板与压键档主体形成可靠连接，当中段木料因吸湿产生向前的弯曲趋势时，v型牵引骨架的刚性结构能够从背面提供抵抗弯矩，将变形应力沿骨架两端分散传递，从而维持压键档主体的平直状态，在此基础上，压键档主体中部还设有复形穿孔和复形螺钉，复形螺钉后端螺纹连接在v型牵引骨架的复位螺孔中，对于已经出现微量弓弯的旧档，扳手旋拧复形螺钉即可将v型牵引骨架中段向后拉紧，利用螺纹进给产生可控的矫正力，逐步将弯曲部位拉回，延长旧件的使用寿命。

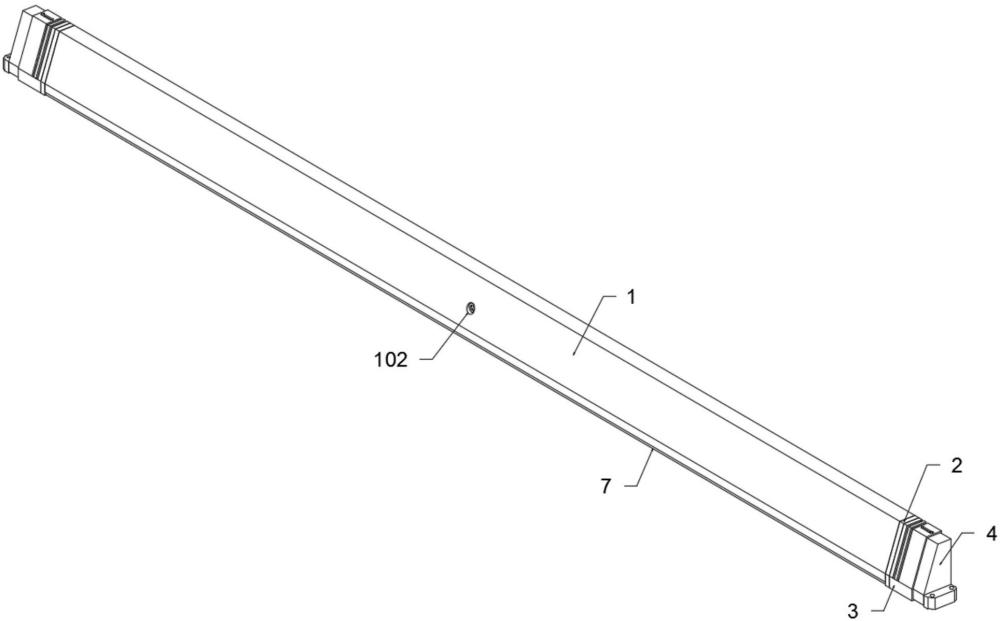

1.一种钢琴压键档的加固装置，包括：压键档主体（1），其特征在于，所述压键档主体（1）的两端分别固定连接有端头封板（2），端头封板（2）的外侧端面上均设置有向外伸出的定位插头（201）；

2.根据权利要求1所述的一种钢琴压键档的加固装置，其特征在于，所述压键档主体（1）的两端面上分别开设有三处档端螺旋接孔（104），所述端头封板（2）中活动穿接有三处封板定位螺柱（202），三处封板定位螺柱（202）呈直角三角形布设，封板定位螺柱（202）的里端螺旋连接在对应的档端螺旋接孔（104）中，以使端头封板（2）多点紧固在压键档主体（1）端部。

3.根据权利要求1所述的一种钢琴压键档的加固装置，其特征在于，所述活动锁块（3）外表面开设有条纹结构的防滑纹（304）。

4.根据权利要求1所述的一种钢琴压键档的加固装置，其特征在于，所述锁块插腔（302）的顶壁和底壁上分别开设有一条沿活动锁块（3）滑动方向延伸的条形限位滑槽（303）。

5.根据权利要求4所述的一种钢琴压键档的加固装置，其特征在于，所述固定锁块（4）的上表面和下表面分别螺纹连接有一限位挡柱（402），两处限位挡柱（402）分别伸入对应的限位滑槽（303）内。

6.根据权利要求1所述的一种钢琴压键档的加固装置，其特征在于，所述v型牵引骨架（6）为金属材质，整体呈“v”形，且其“v”形开口朝向前方。

7.根据权利要求1所述的一种钢琴压键档的加固装置，其特征在于，所述压键档主体（1）的背部开设有沿其长向贯通的长条形档后条槽（101），所述v型牵引骨架（6）嵌装在该档后条槽（101）内，v型牵引骨架（6）的前边缘与档后条槽（101）的槽底相贴，v型牵引骨架（6）中段的后表面与压键档主体（1）的后表面平齐。

8.根据权利要求1所述的一种钢琴压键档的加固装置，其特征在于，所述压键档主体（1）的中部开设有前后贯穿的复形穿孔（102），复形穿孔（102）内可转动地穿设有一复形螺钉（103）。

9.根据权利要求8所述的一种钢琴压键档的加固装置，其特征在于，所述v型牵引骨架（6）的中部开设有前后贯穿的复位螺孔（601），所述复形螺钉（103）的后端螺纹连接在该复位螺孔（601）内。

10.根据权利要求1所述的一种钢琴压键档的加固装置，其特征在于，所述压键档主体（1）下表面粘合安装有压键呢（7），压键呢（7）下表面接触琴键后端。
