一种倾斜式轧辊离心铸造机的制作方法

本发明涉及离心铸造机，具体为一种倾斜式轧辊离心铸造机。

背景技术：

1、离心铸造是一种将液态金属浇入旋转的铸型里，在离心力作用下充型并凝固成铸件的铸造方法。按照铸型的旋转轴方向不同，离心铸造机分为卧式、立式和倾斜式3种。卧式离心铸造机主要用于浇注各种管状铸件，如灰铸铁球墨铸铁的水管和煤气管，各种碳钢、合金钢管以及要求内外层有不同成分的双层材质钢轧辊。立式离心铸造机则主要用以生产各种环形铸件和较小的非圆形铸件。

2、倾斜式离心铸造机是介于卧式、立式离心铸造机之间的特种铸造设备，铸型沿倾斜主轴匀速旋转，倒入的液态金属同时受离心力、重力、惯性力叠加作用，适合加工锥形管、螺旋叶片、涡轮壳体等铸件。现有的倾斜式离心铸造机在调整到合适的倾斜角度后，还需要对浇口杯进行适当的调整，使浇口杯能够适应调节后的铸型，在进行批量加工时，单独调节需要花费较多的时间，影响加工的效率。

技术实现思路

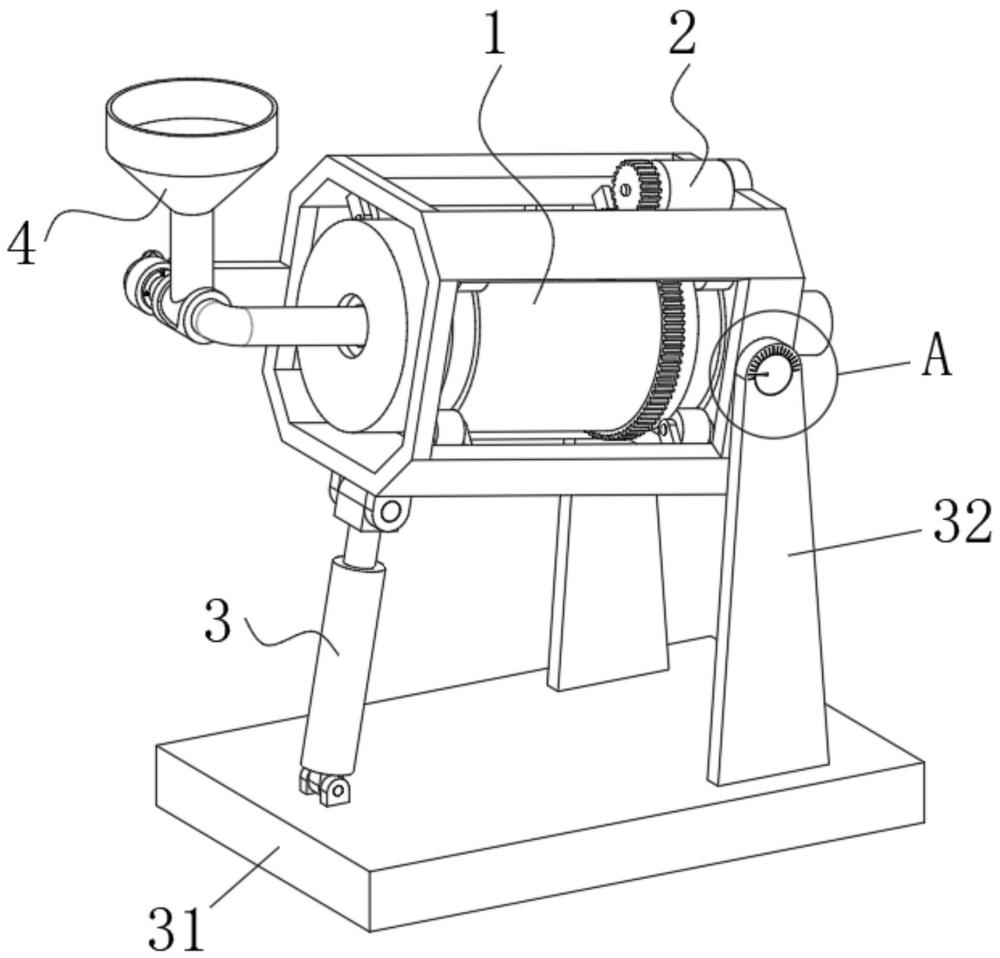

1、为了解决上述问题，本发明提供了一种倾斜式轧辊离心铸造机，包括转鼓机构，所述转鼓机构包括转动鼓，所述转动鼓为右端开口的圆筒状结构，所述转动鼓左端的中心处开设有通孔，所述转动鼓的内部安装有可更换的铸型组件，所述转动鼓的右端安装有排料组件。

2、驱动机构，所述驱动机构包括支撑框架，所述转动鼓转动安装在支撑框架的内部。

3、调节机构，安装在支撑框架底部用于驱动支撑框架在竖直面内转动。

4、浇注机构，所述浇注机构包括固定连接在支撑框架左侧的支撑板，所述支撑板的前侧转动安装有外套管，所述外套管的内部转动安装有内套管，所述内套管的顶部固定连接有浇口杯，所述外套管的前侧固定连接有用于向铸型组件中浇注铁水的浇注管，所述浇注管呈l形，所述支撑板上安装有用于驱动内套管转动的翻转组件。

5、在一种可能实施的方式中，所述铸型组件包括插接安装在转动鼓内部的模具，所述模具的左端安装有模盖，所述模盖的中心处开设有浇注口，所述浇注口和通孔共轴线，所述模具的左侧端口处周向均匀安装有若干限位柱，所述模盖上开设有周向均匀分布的若干限位孔，所述限位柱与对应的限位孔插接配合。

6、在一种可能实施的方式中，所述排料组件包括铰接在转动鼓右端的端盖，所述端盖的前侧螺纹连接有用于将端盖与转动鼓固定在一起的固定螺栓，所述端盖上安装有用于推挤模具的电动推杆。

7、在一种可能实施的方式中，所述支撑框架的内部周向均匀安装有若干滚轮，所述转动鼓的外环壁上开设有左右分布的限位槽，所述滚轮滚动安装在对应的限位槽中，所述支撑框架上还安装有用于驱动转动鼓旋转的驱动电机，所述驱动电机通过齿轮齿圈与转动鼓传动连接。

8、在一种可能实施的方式中，所述调节机构包括位于支撑框架下方的底板，所述底板的顶部固定连接有前后对称的支撑腿，所述支撑框架的前后两侧均安装有转轴，所述转轴转动安装在支撑腿的顶部，所述底板的顶部铰接有液压伸缩杆，所述液压伸缩杆的顶部与支撑框架的底部铰接。

9、在一种可能实施的方式中，还包括设置在前侧支撑腿前端面上的若干角度刻度线，若干角度刻度线关于转轴周向均匀分布，所述转轴的前端面上安装有用于指示角度刻度线的指针。

10、在一种可能实施的方式中，所述内套管的右端开设有与浇注管连通的连通口，所述浇口杯呈漏斗状且位于外套管的外部，所述外套管上开设有供浇口杯小口端转动的窗口，所述内套管、浇口杯和浇注管的内壁上均喷涂有防粘涂料，所述浇注管的右端贯穿通孔和浇注口后延伸至模具的内部。

11、在一种可能实施的方式中，所述翻转组件包括固定连接在内套管后侧的转杆，所述支撑框架的后侧转动安装有传动杆，所述转杆的后端转动贯穿外套管和支撑板后通过锥齿轮组与传动杆传动连接，所述传动杆的右端固定连接有锥齿轮一，后侧所述支撑腿上固定安装有与转轴共轴线的锥齿轮二，所述锥齿轮一的后侧与锥齿轮二的左侧啮合配合。

12、本发明的有益效果：1、本发明通过设置可更换的铸型组件，能够对不同锥度的轧辊进行离心铸造，再将不同的铸型组件安装到转动鼓中后，通过调节机构驱动支撑框架在竖直面内转动，能够对转动鼓的倾斜程度进行调节，满足不同锥度轧辊的加工需要，同时采用可拆卸的铸型组件，当铸型组件中的铸件基本成型后，可以将铸型组件连通铸件一起直接从转动鼓中拆卸下来，然后换装新的铸型组件进行批量的铸造，不需要等铸件完成冷却后，再将铸件从铸型组件中拆卸出来进行后续的铸造，提高铸造的效率。

13、2、本发明在对支撑框架的倾斜角度进行调节时，支撑框架会带动传动杆一起转动，传动杆带动锥齿轮一围绕锥齿轮二转动，利用锥齿轮二驱动锥齿轮一旋转，使锥齿轮一带动传动杆自转，传动杆通过锥齿轮组带动转杆转动，使转杆带动内套管旋转，内套管与支撑框架的旋转方向相反，无论支撑框架旋转至何种倾斜角度时，浇口杯都能够保持竖直的状态，方便向浇口杯中浇注铁水。

1.一种倾斜式轧辊离心铸造机，其特征在于，包括：

2.根据权利要求1所述的一种倾斜式轧辊离心铸造机，其特征在于：所述铸型组件（12）包括插接安装在转动鼓（11）内部的模具（121），所述模具（121）的左端安装有模盖（122），所述模盖（122）的中心处开设有浇注口（123），所述浇注口（123）和通孔（111）共轴线，所述模具（121）的左侧端口处周向均匀安装有若干限位柱（124），所述模盖（122）上开设有周向均匀分布的若干限位孔（125），所述限位柱（124）与对应的限位孔（125）插接配合。

3.根据权利要求2所述的一种倾斜式轧辊离心铸造机，其特征在于：所述排料组件（13）包括铰接在转动鼓（11）右端的端盖（131），所述端盖（131）的前侧螺纹连接有用于将端盖（131）与转动鼓（11）固定在一起的固定螺栓（132），所述端盖（131）上安装有用于推挤模具（121）的电动推杆（133）。

4.根据权利要求1所述的一种倾斜式轧辊离心铸造机，其特征在于：所述支撑框架（21）的内部周向均匀安装有若干滚轮（22），所述转动鼓（11）的外环壁上开设有左右分布的限位槽（23），所述滚轮（22）滚动安装在对应的限位槽（23）中，所述支撑框架（21）上还安装有用于驱动转动鼓（11）旋转的驱动电机（24），所述驱动电机（24）通过齿轮齿圈与转动鼓（11）传动连接。

5.根据权利要求1所述的一种倾斜式轧辊离心铸造机，其特征在于：所述调节机构（3）包括位于支撑框架（21）下方的底板（31），所述底板（31）的顶部固定连接有前后对称的支撑腿（32），所述支撑框架（21）的前后两侧均安装有转轴（33），所述转轴（33）转动安装在支撑腿（32）的顶部，所述底板（31）的顶部铰接有液压伸缩杆（34），所述液压伸缩杆（34）的顶部与支撑框架（21）的底部铰接。

6.根据权利要求5所述的一种倾斜式轧辊离心铸造机，其特征在于：还包括设置在前侧支撑腿（32）前端面上的若干角度刻度线（35），若干角度刻度线（35）关于转轴（33）周向均匀分布，所述转轴（33）的前端面上安装有用于指示角度刻度线（35）的指针（36）。

7.根据权利要求6所述的一种倾斜式轧辊离心铸造机，其特征在于：所述内套管（43）的右端开设有与浇注管（45）连通的连通口，所述浇口杯（44）呈漏斗状且位于外套管（42）的外部，所述外套管（42）上开设有供浇口杯（44）小口端转动的窗口，所述内套管（43）、浇口杯（44）和浇注管（45）的内壁上均喷涂有防粘涂料，所述浇注管（45）的右端贯穿通孔（111）和浇注口（123）后延伸至模具（121）的内部。

8.根据权利要求7所述的一种倾斜式轧辊离心铸造机，其特征在于：所述翻转组件（46）包括固定连接在内套管（43）后侧的转杆（461），所述支撑框架（21）的后侧转动安装有传动杆（462），所述转杆（461）的后端转动贯穿外套管（42）和支撑板（41）后通过锥齿轮组与传动杆（462）传动连接，所述传动杆（462）的右端固定连接有锥齿轮一（463），后侧所述支撑腿（32）上固定安装有与转轴（33）共轴线的锥齿轮二（464），所述锥齿轮一（463）的后侧与锥齿轮二（464）的左侧啮合配合。
