用于联接扩张器和鞘套的机构的制作方法

本发明总体上涉及可用于对患者递送治疗的方法和装置。更具体地，本发明涉及一种用于将治疗装置递送到心脏的系统和方法。

背景技术：

1、目前存在用于在位于患者体内的组织内建立穿刺、通道或穿孔的装置。一种此类装置是brockenbrough™针，其通常用于穿刺心脏的心房隔膜。该装置是坚硬的细长针，该细长针的结构使得其可以经由股静脉引入患者体内并指向心脏。该装置依靠使用机械力来驱动尖锐末端穿过隔膜。替代地，已经开发了射频穿孔设备，由此经由在相对较细的传导探针的远侧端部处的电极将聚焦的射频能量施加到间隔组织来实现间隔穿孔。

2、此类穿孔装置通常与扩张器结合使用，以帮助支撑并引导穿孔装置。此类扩张器通常与适用于向患者递送治疗的治疗鞘套结合使用。

技术实现思路

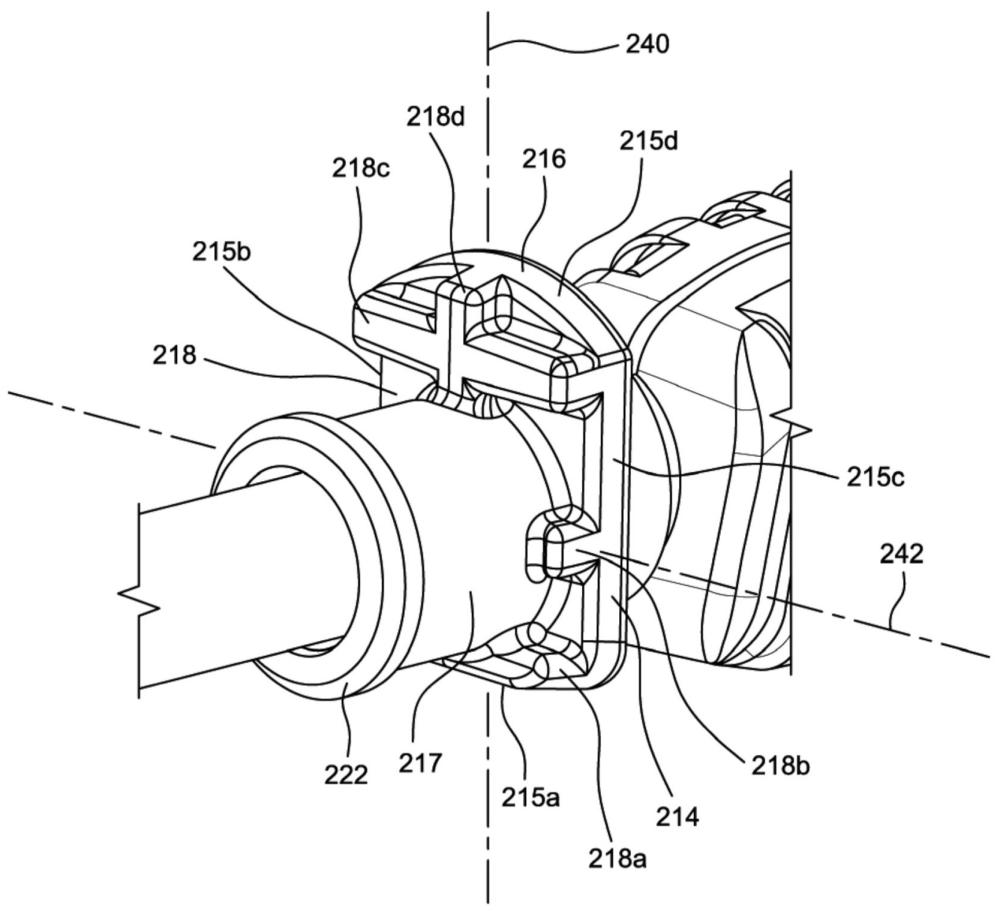

1、示例1是一种用于便于接近患者的心脏并且用于与包括鞘套毂座的鞘套联接的扩张器。该扩张器包括扩张器轴，该扩张器轴限定适于接收并支撑穿刺装置的管腔。扩张器轴包括供使用者操纵的近侧部分和用于放置在心脏内或心脏附近的远侧部分。扩张器毂座联接到扩张器轴的近侧部分。该扩张器毂座包括凸缘，该凸缘具有沿着竖直轴线的对称形状和沿着水平轴线的非对称形状。该凸缘被配置成用于联接到鞘套毂座，以阻止扩张器和鞘套之间的相对旋转。

2、示例2是示例1所述的扩张器，其中，所述扩张器毂座直接联接到所述扩张器轴。

3、示例3是示例1或2所述的扩张器，其中，所述鞘套是治疗鞘套，并且所述穿刺装置是射频穿刺装置。

4、示例4是示例1-3中任一项所述的扩张器，进一步包括轴向锁定特征件，该轴向锁定特征件被配置成产生对轴向脱离力的阻力，使得所述扩张器毂座轴向地固接在所述鞘套毂座内。

5、示例5是示例1-4中任一项所述的扩张器，其中，所述轴向锁定特征件包括适于与肩部配合的突起。

6、示例6是示例5所述的扩张器，其中，所述突起为环形。

7、示例7是示例5或6中任一项所述的扩张器，其中，所述凸起包括远侧倾斜表面、近侧倾斜表面、以及位于所述远侧倾斜表面和近侧倾斜表面之间的外部平坦表面。

8、示例8是示例1-7中任一项所述的扩张器，其中，所述毂座包括柱形部分，所述轴向锁定特征件位于所述柱形部分的远侧端部处。

9、示例9是示例1-8中任一项所述的扩张器，其中，所述凸缘包括朝向所述远侧部分倾斜的厚度。

10、示例10是示例1-9中任一项所述的扩张器，其中，所述凸缘包括具有多个支撑件的表面。

11、示例11是示例10所述的扩张器，其中，所述多个支撑件包括底部支撑件、中间支撑件和上部支撑件。

12、示例12是示例11所述的扩张器，其中，所述上部支撑件包括第一水平支撑件和第二竖直支撑件，所述第二竖直支撑件与所述竖直轴线对准。

13、示例13是示例1-10中任一项所述的扩张器，其中，所述凸缘包括水平底壁、基本上正交于所述水平底壁的左壁、基本上正交于所述水平底壁的右壁、以及弯曲的上壁。

14、示例14是示例1-10中任一项所述的扩张器，其中，所述凸缘包括垂直于一对间隔开的第二壁的第一壁。

15、示例15是示例12所述的扩张器，其中，第三凸形壁与所述第一壁相对，并联结所述一对间隔开的第二壁。

16、示例16是一种用于便于接近患者的心脏并且用于与包括鞘套毂座的鞘套联接的扩张器。该扩张器包括扩张器轴，该扩张器轴限定适于接收并支撑穿刺装置的管腔。扩张器轴包括供使用者操纵的近侧部分和用于放置在心脏内或心脏附近的锥形远侧部分。扩张器毂座联接到扩张器轴的近侧部分。扩张器毂座包括凸缘，该凸缘具有沿着竖直轴线的对称形状和沿着水平轴线的非对称形状。该凸缘被配置成用于联接到鞘套毂座，以阻止扩张器和鞘套之间的相对旋转。

17、示例17是示例16所述的扩张器，进一步包括轴向锁定特征件，该轴向锁定特征件被配置成产生对轴向脱离力的阻力，使得所述扩张器毂座轴向地固接在所述鞘套毂座内。

18、示例18是示例17所述的扩张器，其中，所述轴向锁定特征件包括适于与肩部配合的环形突起。

19、示例19是示例18所述的扩张器，其中，所述凸起包括远侧倾斜表面、近侧倾斜表面、以及位于所述远侧倾斜表面和近侧倾斜表面之间的外部平坦表面。

20、示例20是示例16所述的扩张器，其中，所述毂座包括柱形部分，所述轴向锁定特征件位于所述柱形部分的远侧端部处。

21、示例21是示例16所述的扩张器，其中，所述凸缘包括朝向所述远侧部分倾斜的厚度。

22、示例22是示例16所述的扩张器，其中，所述凸缘包括具有多个支撑件的表面。

23、示例23是示例16所述的扩张器，其中，所述凸缘包括水平底壁、基本上正交于所述水平底壁的左壁、基本上正交于所述水平底壁的右壁、以及弯曲的上壁。

24、示例24是示例16所述的扩张器，其中，所述凸缘包括垂直于一对间隔开的第二壁的第一壁和与所述第一壁相对的第三凸形壁。

25、示例25是一种用于便于接近患者的心脏并且用于与包括扩张器毂座的扩张器联接的鞘套。该鞘套包括鞘套轴，该鞘套轴限定适于接收并支撑扩张器的管腔。鞘套轴包括供使用者操纵的近侧部分和扩张器能够延伸穿过的远侧开口。鞘套毂座联接到鞘套轴的近侧部分。鞘套毂座包括开口，该开口具有沿着竖直轴线的对称形状和沿着水平轴线的非对称形状。开口被配置用于联接到扩张器的凸缘，以阻止鞘套和扩张器之间的相对旋转。

26、示例26是示例25所述的鞘套，其中，所述开口包括水平底壁、基本上正交于所述水平底壁的左壁、基本上正交于所述水平底壁的右壁、以及弯曲的上壁。

27、示例27是示例25所述的鞘套，其中，所述开口包括垂直于一对间隔开的第二壁的第一壁和与所述第一壁相对的第三凸形壁。

28、示例28是示例25所述的鞘套，其中，所述鞘套毂座包括通路，以容纳所述扩张器毂座的至少一部分。

29、示例29是示例25所述的鞘套，其中，所述鞘套毂座包括凹部，以接收阀。

30、示例30是示例29所述的鞘套，其中，所述鞘套毂座包括至少一个连接器和阀板，所述阀板配置成接收卡扣跑道，其中，所述阀板包括多个导轨以引导毂座盖和突起。

31、示例31是示例30所述的鞘套，其中，所述突起防止所述毂座盖的不正确定向。

32、示例32是示例31所述的鞘套，其中，所述毂座盖包括多个狭槽，以容纳所述多个导轨、以及至少一个开口，以容纳所述连接器。

33、示例33是一种用于便于接近患者的心脏的系统。该系统包括鞘套，该鞘套具有限定适于接收扩张器的管腔的鞘套主体。该鞘套主体包括近侧部分和远侧部分。鞘套毂座联接到鞘套的近侧部分。鞘套毂座包括开口。该系统包括扩张器，该扩张器具有扩张器轴，该扩张器轴限定适于接收并支撑穿刺装置的管腔。扩张器轴包括供使用者操纵的近侧部分和用于放置在心脏内或心脏附近的锥形远侧部分。扩张器毂座联接到扩张器轴的近侧部分。扩张器毂座包括被配置成容纳在开口中的凸缘。开口和凸缘包括沿着竖直轴线的对称形状和沿着水平轴线的非对称形状。

34、示例34是示例33所述的系统，其中，所述开口和所述凸缘包括水平底壁、基本上正交于所述水平底壁的左壁、基本上正交于所述水平底壁的右壁、以及弯曲的上壁。

35、示例35是示例33所述的系统，其中，所述开口和所述凸缘包括垂直于一对间隔开的第二壁的第一壁，以及与所述第一壁相对的第三凸形壁。

36、虽然公开了多个实施例，但通过以下详细描述，本领域技术人员将清楚本发明的其他实施例，其中显示并描述了本发明的示例性实施例。因此，附图和详细描述本质上应该被视为说明性的，而不是限制性的。
