一种可挂式多用锐器盒的制作方法
本技术涉及医用锐器盒领域,尤其涉及一种可挂式多用锐器盒。
背景技术:
1、锐器盒是医疗领域中专门用于安全收集损伤性医疗废物的一次性硬质容器,用于盛装可能刺伤人体的废弃医用锐器,包括注射针头、手术刀片、缝合针、玻璃安瓿、载玻片等,降低医护人员针刺伤风险,防止血源性疾病传播,阻断病原体扩散,避免医疗场所交叉感染,锐器盒可以规范医疗废物分类管理,降低环境污染,锐器盒本质是医疗安全的保障装置,通过物理隔离与标准化流程,平衡职业防护、感染控制与环保需求。
2、例如专利号(cn219783391u),公开了一种可挂式多用锐器盒,锐器盒盒体的上端盖设有盒盖,盒盖上开设有贯通盒盖的锐器收集口和注射器卡口,锐器收集口处安置有剪刀,注射器卡口是具有齿条边的三角形开口,盒体的一侧固定有挂钩,盒体的另一侧固定有安瓿收集盒,与盒体贴合的安瓿收集盒的一侧底部开设有与盒体内部相连通的安瓿头部滑落口,安瓿收集盒的底部是由贴合盒体的一侧向另一侧倾斜向上设置的斜面,安瓿收集盒的底部开设三角形的安瓿头部切割口,沿着安瓿头部切割口的三角形两边固定有砂条。以解决现有锐器盒不便移动,且功能单一,使用时多为不便的问题。属于医疗卫生领域。
3、目前,可挂式多用锐器盒在使用时,通常可以将锐器盒悬挂于治疗车上,方便使用,但悬挂结构上存在一定的局限性,悬挂结构的安装稳定程度不足,容易受到治疗车颠簸,误触等外界因素的影响,导致可能出现锐器盒悬挂脱落的情况。
4、因此,针对上述问题,可以设计一种具有稳定悬挂夹持和防跌落保护结构的可挂式多用锐器盒。
技术实现思路
1、为了克服可挂式多用锐器盒在使用时,悬挂结构的安装稳定程度不足,容易受到治疗车颠簸,误触等外界因素的影响,导致可能出现锐器盒悬挂脱落的情况的问题。
2、本实用新型的技术方案为:一种可挂式多用锐器盒,包括有锐器盒体,还包括有防护套壳,锐器盒体的左端固定安装有连接架,连接架的右端固定安装有悬挂钩板,连接架的内侧固定安装有连接套筒,连接套筒的内部固定安装有挤压弹簧一,挤压弹簧一的左端固定安装有活动块,活动块的左端固定安装有活动杆,活动杆的左端延伸至悬挂钩板的内侧固定安装有夹持板,活动杆的表面位于悬挂钩板的内侧设置有挤压弹簧二,防护套壳的外侧固定安装有缓冲垫块,缓冲垫块的内部设置有缓冲组件;
3、缓冲组件包括弹性空腔,弹性空腔的内部设置有气孔和缓冲弹簧。
4、优选的,多用锐器盒包括有安瓿收集口,注射器卡口收集口,锐器收集口等结构,兼容注射针头、手术刀片、缝合针、玻璃安瓿、载玻片等所有尖锐医疗废物,顶部自适应开口根据不同锐器类型(针头、刀片、安瓿)调整入口尺寸,利用重力使锐器自然落入盒内,避免投放时手部接触锐器边缘,内部防反溅挡板为倾斜挡板结构,阻隔液体飞溅,同时防止锐器因碰撞反弹外溢。
5、作为优选,连接架呈u型结构设计,悬挂钩板呈u型结构设计,连接套筒呈等间距分布。
6、作为优选,活动块的表面与连接套筒滑动连接,活动杆的表面与连接套筒滑动连接,活动杆的表面与悬挂钩板滑动连接。
7、作为优选,悬挂钩板下端的左侧设置有导向弧面,夹持板的下端设置有相同的向弧面。
8、作为优选,活动杆与挤压弹簧二相互套接,挤压弹簧二的一端与悬挂钩板固定连接,挤压弹簧二的另一端与夹持板固定连接。
9、作为优选,防护套壳的内侧与锐器盒体固定连接,防护套壳呈等间距分布,缓冲组件呈等间距分布。
10、作为优选,缓冲弹簧的两端均固定安装有连接块,连接块与缓冲垫块固定连接。
11、本实用新型的有益效果:
12、1、该可挂式多用锐器盒,通过悬挂钩板将锐器盒体悬挂在治疗车上,利用挤压弹簧结构配合活动杆向内侧推动夹持板,使得夹持板与悬挂钩板在悬挂的同时可以相互配合,对钩挂部位进行紧密夹持,方便提高悬挂钩板钩挂的稳定程度,从而减少颠簸、误触等外界因素对悬挂钩板的影响,可以有效的降低锐器盒悬挂脱落的情况,有利于提高装置安装使用的稳定性;
13、2、该可挂式多用锐器盒,通过在锐器盒体的边角处设置防护套壳,利用缓冲垫块对锐器盒体进行全方位的缓冲保护,避免锐器盒体直接摔落接触地面,配合弹性空腔以及缓冲弹簧吸收转换外力,且通过空腔中形成的空气阻尼,进一步降低缓冲压缩幅度,减少锐器盒体摔落时造成的震动传导,从而避免摔落地面和震动外力对盒体的影响,防止盒体破损,锐器溢出,满足锐器盒的防跌落安全标准,保证锐器盒在意外事故下的安全性。

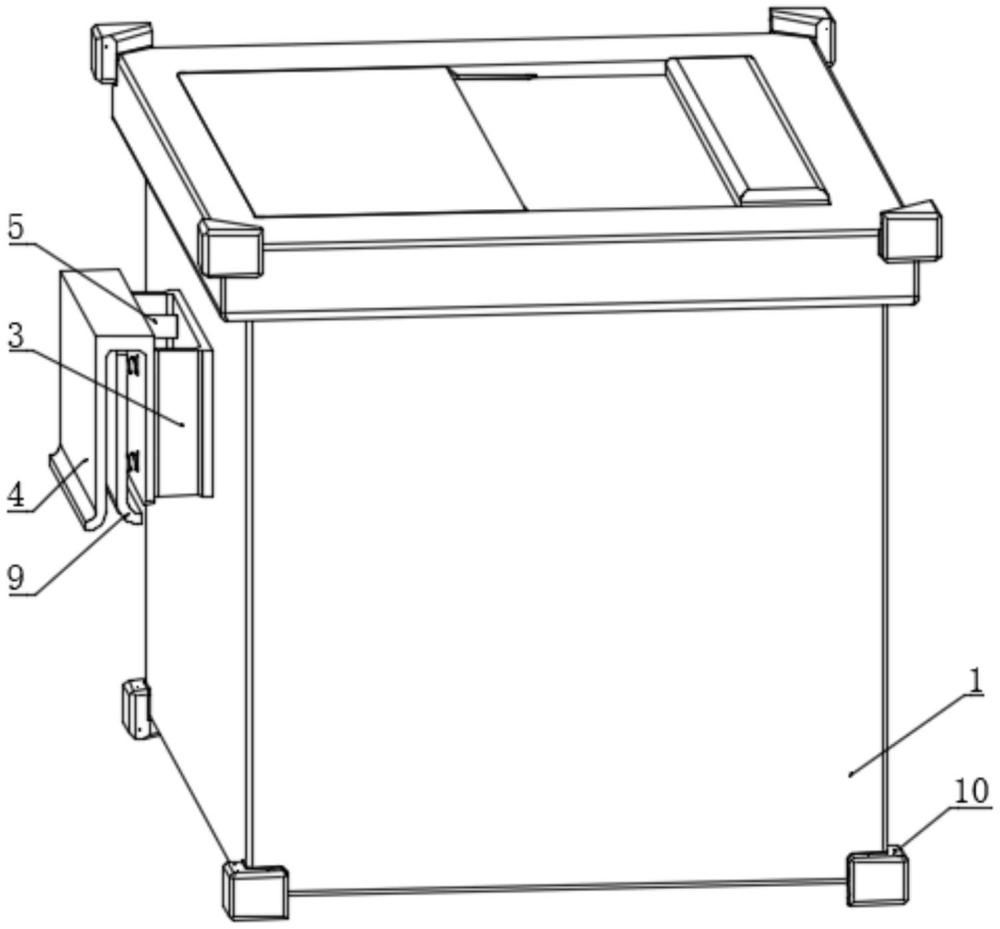

1.一种可挂式多用锐器盒,包括有锐器盒体(1),其特征在于:还包括有防护套壳(2),锐器盒体(1)的左端固定安装有连接架(3),连接架(3)的右端固定安装有悬挂钩板(4),连接架(3)的内侧固定安装有连接套筒(5),连接套筒(5)的内部固定安装有挤压弹簧一(6),挤压弹簧一(6)的左端固定安装有活动块(7),活动块(7)的左端固定安装有活动杆(8),活动杆(8)的左端延伸至悬挂钩板(4)的内侧固定安装有夹持板(9),活动杆(8)的表面位于悬挂钩板(4)的内侧设置有挤压弹簧二(14),防护套壳(2)的外侧固定安装有缓冲垫块(10),缓冲垫块(10)的内部设置有缓冲组件;
2.根据权利要求1所述的一种可挂式多用锐器盒,其特征在于:连接架(3)呈u型结构设计,悬挂钩板(4)呈u型结构设计,连接套筒(5)呈等间距分布。
3.根据权利要求2所述的一种可挂式多用锐器盒,其特征在于:活动块(7)的表面与连接套筒(5)滑动连接,活动杆(8)的表面与连接套筒(5)滑动连接,活动杆(8)的表面与悬挂钩板(4)滑动连接。
4.根据权利要求3所述的一种可挂式多用锐器盒,其特征在于:悬挂钩板(4)下端的左侧设置有导向弧面,夹持板(9)的下端设置有相同的向弧面。
5.根据权利要求4所述的一种可挂式多用锐器盒,其特征在于:活动杆(8)与挤压弹簧二(14)相互套接,挤压弹簧二(14)的一端与悬挂钩板(4)固定连接,挤压弹簧二(14)的另一端与夹持板(9)固定连接。
6.根据权利要求1所述的一种可挂式多用锐器盒,其特征在于:防护套壳(2)的内侧与锐器盒体(1)固定连接,防护套壳(2)呈等间距分布,缓冲组件呈等间距分布。
7.根据权利要求1所述的一种可挂式多用锐器盒,其特征在于:缓冲弹簧(13)的两端均固定安装有连接块(15),连接块(15)与缓冲垫块(10)固定连接。
