一种管路测量固定器的制作方法

本技术涉及医疗器械的，特别是涉及一种管路测量固定器。

背景技术：

1、临床应用中，通常需要将导管插入至患者体内，而导管插入的深度需要进行控制，当前导管的插入深度通常是由护士凭借经验进行控制，并使用无纺布进行粘贴固定，易出现导管固定不牢， 易滑脱的问题，且易出现敷料掩盖穿刺眼导管深度不易观察的问题。

2、现有技术中申请号为cn201720143213.9的中国实用新型专利涉及一种管路固定器，包括固定粘黏贴、下壳、柱销、卡扣和竖直槽等，其结构简单实用性强。

3、但是上述装置在实际使用中无法对导管的伸入长度进行快速有效的观察。

技术实现思路

1、为解决上述技术问题，本实用新型提供一种通过测量装置便于医护人员快速了解导管插入深度，通过辅助装置对测量装置进行固定即对导管的位置进行固定，通过防滑装置对测量装置上的刻度绳位置进行固定，防止绳子自然脱落，提高了装置的实用性的一种管路测量固定器。

2、本实用新型的一种管路测量固定器；包括测量装置、辅助装置和防滑装置，辅助装置安装在测量装置上，防滑装置安装在测量装置上；通过测量装置便于医护人员快速了解导管插入深度，通过辅助装置对测量装置进行固定即对导管的位置进行固定，通过防滑装置对测量装置上的刻度绳位置进行固定，防止绳子自然脱落，提高了装置的实用性。

3、优选的，测量装置包括第一固定卡扣、第二固定卡扣、卡线槽、测量线和测量孔，第一固定卡扣和第二固定卡扣上分别设置有一组卡线槽，第一固定卡扣贴近于患者导管插入口，导管分别穿过第一固定卡扣和第二固定卡扣上的卡线槽，第一固定卡扣的上端面上设置有测量线，第二固定卡扣的上端面上设置有测量孔，测量线的非固定端穿过测量孔，测量线的侧面上设置有刻度线；通过第一固定卡扣和第二固定卡扣上的卡线槽对导管进行限位，在导管插入前查看测量线上刻度，对第一固定卡扣和第二固定卡扣之间的距离进行记录，在导管插入过程中第二固定卡扣跟随导管移动，完成导管的插入后将测量线拉直，再次对测量线在测量孔中的刻度线位置进行观察，以确定导管的插入深度，从而进行调整，减少因敷料遮盖穿刺眼影响医护人员观察导管插入深度的问题，提高了装置的实用性。

4、优选的，辅助装置包括连接槽、尼龙粘、医用纱布胶和防尘膜，第一固定卡扣和第二固定卡扣的上下两端面左右两侧分别设置有一组连接槽，连接槽中设置有尼龙粘，位于第一固定卡扣和第二固定卡扣贴近皮肤的一侧面上的尼龙粘上粘附有医用纱布胶，医用纱布胶的另一端弯折后粘附在其上侧连接槽中的尼龙粘上，医用纱布胶贴近皮肤的一侧面为医用纱布胶的黏贴面，医用纱布胶的黏贴面上黏贴有防尘膜；通过防尘膜对医用纱布胶的粘附面进行覆盖，减少灰尘对医用纱布胶主体造成的污染，且便于揭下防尘膜使医用纱布胶粘附在患者身上对导管位置进行固定，通过尼龙粘与医用纱布胶的连接使医用纱布胶能够与第一固定卡扣或第二固定卡扣主体分离，便于第一固定卡扣和第二固定卡扣消毒后进行二次使用，提高了装置的实用性。

5、优选的，还包括弯折膜和防滑凸起，防尘膜的边缘上设置有弯折膜，弯折膜的边缘上连接有防滑凸起；通过弯折膜和防滑凸起便于医护人员快速将防尘膜扯下，提高了装置的实用性。

6、优选的，防滑装置包括弧形压板和延长板，测量孔内一侧设置有弧形压板，弧形压板的上部设置有延长板；通过弧形压板压紧测量孔中的测量线，防止测量线滑脱，通过延长板便于操作人员拽动弧形压板松开测量线进行调节，提高了装置的实用性。

7、与现有技术相比本实用新型的有益效果为：通过测量装置便于医护人员快速了解导管插入深度，通过辅助装置对测量装置进行固定即对导管的位置进行固定，通过防滑装置对测量装置上的刻度绳位置进行固定，防止绳子自然脱落，提高了装置的实用性。

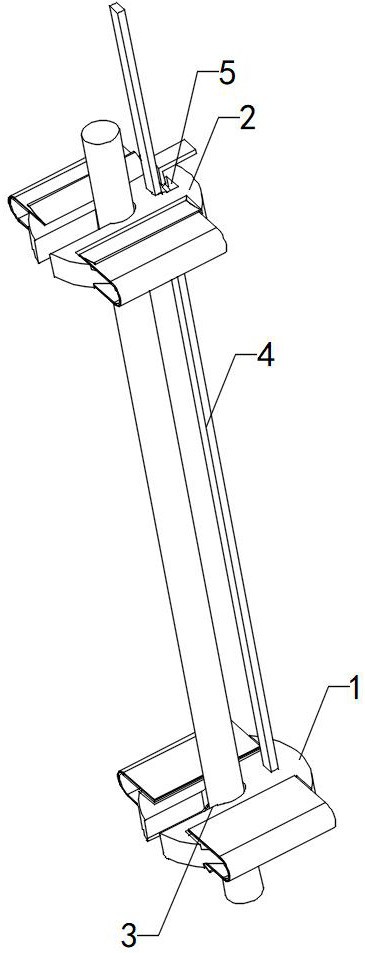

1.一种管路测量固定器；其特征在于，包括测量装置、辅助装置和防滑装置，辅助装置安装在测量装置上，防滑装置安装在测量装置上；测量装置包括第一固定卡扣（1）、第二固定卡扣（2）、卡线槽（3）、测量线（4）和测量孔（5），第一固定卡扣（1）和第二固定卡扣（2）上分别设置有一组卡线槽（3），第一固定卡扣（1）贴近于患者导管插入口，导管分别穿过第一固定卡扣（1）和第二固定卡扣（2）上的卡线槽（3），第一固定卡扣（1）的上端面上设置有测量线（4），第二固定卡扣（2）的上端面上设置有测量孔（5），测量线（4）的非固定端穿过测量孔（5），测量线（4）的侧面上设置有刻度线。

2.如权利要求1所述的一种管路测量固定器，其特征在于，辅助装置包括连接槽（6）、尼龙粘（7）、医用纱布胶（8）和防尘膜（9），第一固定卡扣（1）和第二固定卡扣（2）的上下两端面左右两侧分别设置有一组连接槽（6），连接槽（6）中设置有尼龙粘（7），位于第一固定卡扣（1）和第二固定卡扣（2）贴近皮肤的一侧面上的尼龙粘（7）上粘附有医用纱布胶（8），医用纱布胶（8）的另一端弯折后粘附在其上侧连接槽（6）中的尼龙粘（7）上，医用纱布胶（8）贴近皮肤的一侧面为医用纱布胶（8）的黏贴面，医用纱布胶（8）的黏贴面上黏贴有防尘膜（9）。

3.如权利要求2所述的一种管路测量固定器，其特征在于，还包括弯折膜（10）和防滑凸起（11），防尘膜（9）的边缘上设置有弯折膜（10），弯折膜（10）的边缘上连接有防滑凸起（11）。

4.如权利要求3所述的一种管路测量固定器，其特征在于，防滑装置包括弧形压板（12）和延长板（13），测量孔（5）内一侧设置有弧形压板（12），弧形压板（12）的上部设置有延长板（13）。
